8. INSTALLATIONSINSTRUKTIONER - KONTROLPANEL 3020 013
Kontrolpanel 3020 013 er beregnet til Alde Compact 3020 HE kedlen.
Kontrolpanelet skal være placeret mindst en meter over gulvet, men ikke for tæt på loftet. Den bør heller ikke place-
res på en ydervæg eller tæt på objekter, som udstråler varme, såsom en cd-afspiller, køleskab eller lamper, da dette
kan medføre ukorrekte temperaturer. Pladsen bag panelet skal være godt ventileret. Hvis rumtermostaten på panelet
stadig er påvirket, skal en ekstern føler tilsluttes panelet.

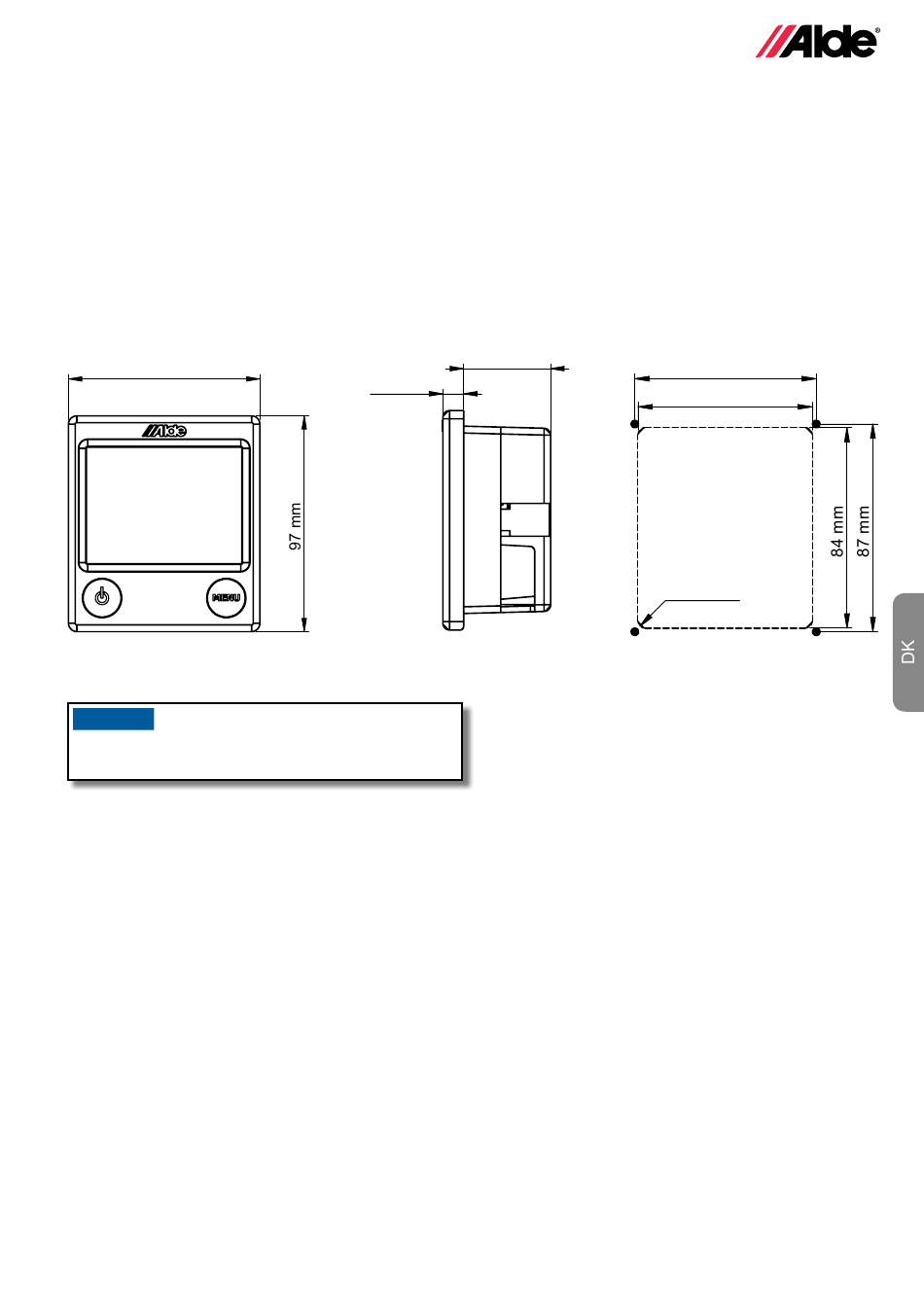

Lav et hul for kontrolpanelet, som vist i figur C. Skru betjeningspanelet forsvarligt på plads, og skub forskærmen på
plads. Fastgør kablet med klemmer for at forhindre belastning på panelets klemliste.
Lav et hul for panelet, som vist i figur C. Skru panelet på plads, og tryk forskærmen på. Brug klip for at fastgøre kab-
lerne for at undgå slitage på panelets klemliste.
86 mm
A.
VIGTIGT
Hvis rumtemperaturen på panelet påvirkes negativt af et ap-
parat, skal en ekstern føler
9 mm
tilsluttes panelet.
(vare.nr. 3010 346)
38,5 mm
B.
76 mm
73 mm
R3(4x)
C.
