5:11 CONEXIÓN DE GLP

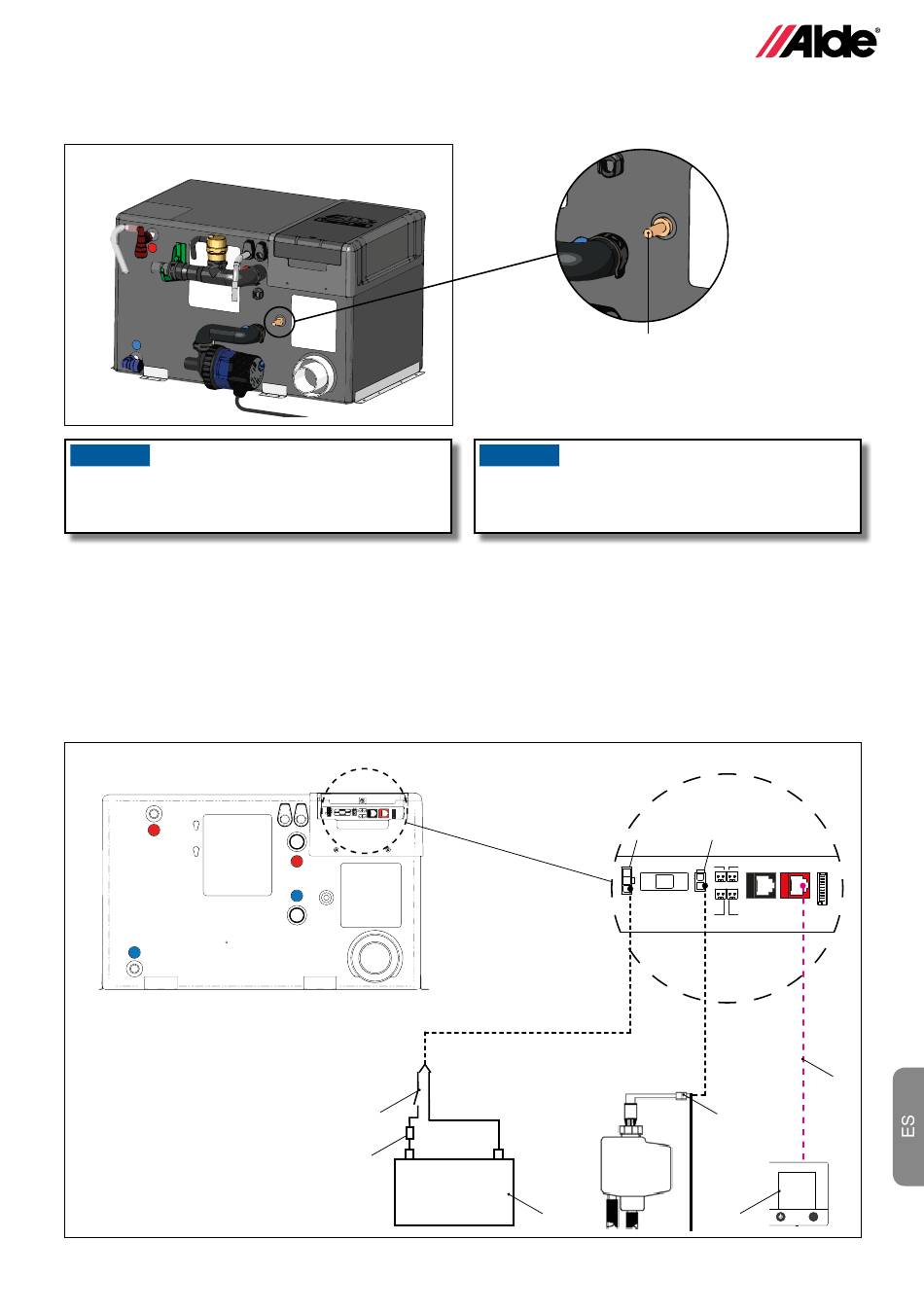

Retire el capuchón de protección del tubo de gas de la caldera (Figura K, 29).
Figura K
AVISO
Al instalar sistemas de GLP deben cumplirse las regu-
laciones nacionales vigentes.
• La instalación del GLP en la caldera debe realizarse con un tubo de cobre o acero de 8 mm y conectarse al tubo
de gas de la caldera con un acoplamiento de compresión. Al tender los tubos recuerde que todas las juntas/aco-
plamientos deben ser fácilmente accesibles y que debe ser posible desmontar la caldera para su revisión.
• La protección de GLP a la caldera debe tener un grifo de cierre independiente y fácilmente accesible.
• La caldera debe conectarse a un cilindro de GLP con una válvula reductora de tipo aprobado con una presión de 30 mbar.
Para mayor seguridad, recomendamos montar un detector de fugas Alde tipo 4071 lo más cerca posible del regulador reductor.
5:12 CONEXIÓN ELÉCTRICA
Figura L
1. Cable de conexión.
2. Interruptor.
3. Fusible principal, 5 A.
4. Bloque de terminales para 12 V ent.
5. Panel de control 3020 013
6. Batería, 12 V.
7. Conexión de la bomba (opcional)
8. Conexión de la bomba de circulación
AVISO
Antes de hacer funcionar el GLP debe procederse a
una inspección de la instalación, consulte la sección
Inspecciones de la instalación.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
Fuse 3,15 A 12 V
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13
