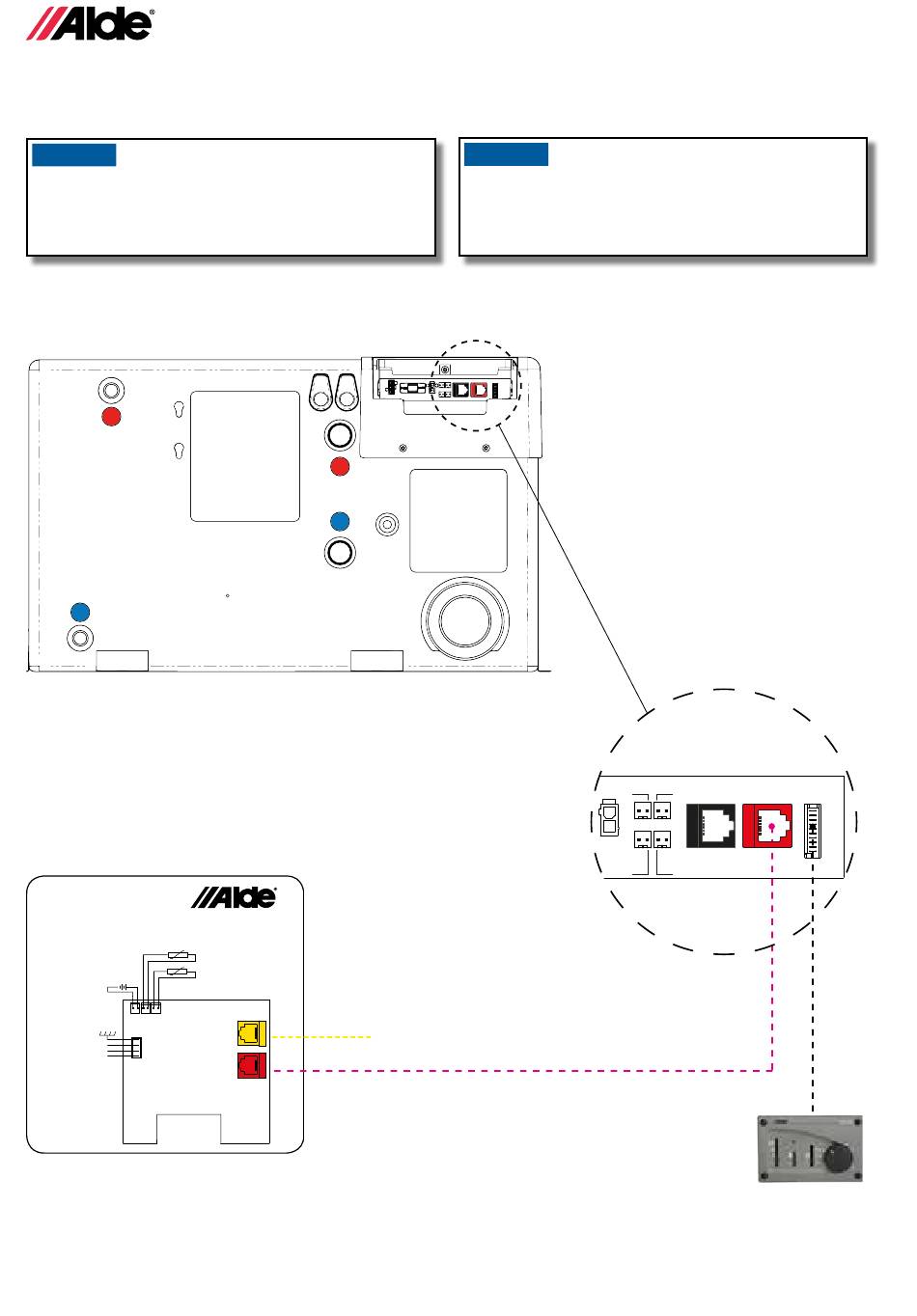

8:1 KABELTILSLUTNING COMPACT 3020 HE OG KONTROLPANEL
• Tilslut kedlen og kontrolpanelet som vist i diagrammet nedenfor.
VIGTIGT
Undlad at klemme eller binde 12 V-kabler eller følerkab-
ler sammen med 230 V-kabler. Kablerne bør helst ikke
placeres tæt på hinanden. Hvis kablerne bundtes, øges
risikoen for funktionsfejl.
Kontrolpanel bagside
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
150
18
3020
Bed
Sofa
CI Bus
Heater
VIGTIGT
Brug kun originale Alde kabler
elektromagnetisk kompatibilitet for at beskytte mod
funktionsfejl.
Fuse 3,15 A
12 V DC
CI Bus-forbindelse
afskærmede kabler for
,
Printkort på Compact
3020 HE kedel
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Mekanisk panel 3010 214
Option board/
Mechanical panel
