Alde Compact 3020 HE Montageanleitung Seite 219

5:5 NAMESTITEV STENSKE DIMNE CEVI
NEVARNOST ZASTRUPITEV Z
OGLJIKOVIM MONOKSIDOM
FARA
V primeru nepravilne namestitve in uporabe tega ogre-
valnega sistema lahko pri delovanju na UNP pride do DANGER
nastanka nevarnega ogljikovega monoksida (CO).
GEFAHR
PERICOLO
DANGER
• Grelnik je treba namestiti skupaj z originalno stensko dimno cevjo Alde. Nikoli ne namestite stenske dimne cevi na
tla ali na streho. Dimna cev ne sme biti zamašena. Pri izbiri mesta upoštevajte, da mora biti zagotovljeno zadostno
PELIGRO
odvajanje izpušnih plinov na prosto.
VAARA
GEVAAR
Stena
• Stenska dimna cev mora biti nameščena na čim bolj ravno površino, da se omogoči neovirano kroženje zraka
okoli dimne cevi.
• Najmanjša bočna razdalja od kakršnega koli štrlečega predmeta mora znašati 200 mm.
• Najmanjša bočna razdalja od okna, ki ga je mogoče odpreti, ali vhoda zraka za prezračevanje mora znašati 300 mm.
Dimne cevi ni dovoljeno namestiti pod okno, ki ga je mogoče odpreti, ali vhod zraka za prezračevanje; glejte spodnjo skico.
> 200 mm
Če je treba dimno cev namestiti bližje od zgornjih mer, je treba namestiti okensko stikalo (št. dela 3010 280), ki ustavi
delovanje na UNP pri odprtem oknu. Če želite zagotoviti pravilno delovanje grelnika, ne sme biti v polmeru 300 mm od
dimne cevi nameščen noben drug predmet (to ni zakonska zahteva). Vedno je treba upoštevati nacionalne predpise.
• Razdalja med dimno cevjo in vhodom zraka za prezračevanje pod vozilom mora znašati najmanj 300 mm.
• Razdalja med dimno cevjo in polnilnim mestom ali odzračevanjem za gorivo mora znašati najmanj 500 mm.
• Označite mesto namestitve dimne cevi. Nato skozi zunanjo steno izvrtajte luknjo premera 83 mm. Najprej namestite
tesnilo (slika D 7) in nato s šestimi samoreznimi vijaki (slika D 9) trdno privijačite dimno cev (slika D 8). Če je površina
zaobljena, npr. tolčena pločevina, je treba okoli tesnila nanesti karoserijsko tesnilno sredstvo za avtomobile. Dimno
cev je treba namestiti tako, da je koleno obrnjeno navzgor. Dimna cev je tudi ustrezno označena (TOP OBEN). Nato
s priloženima vijakoma (slika D 11) pritrdite plastični pokrov (slika D 10a) in tesnilni obroček (slika D 10b).

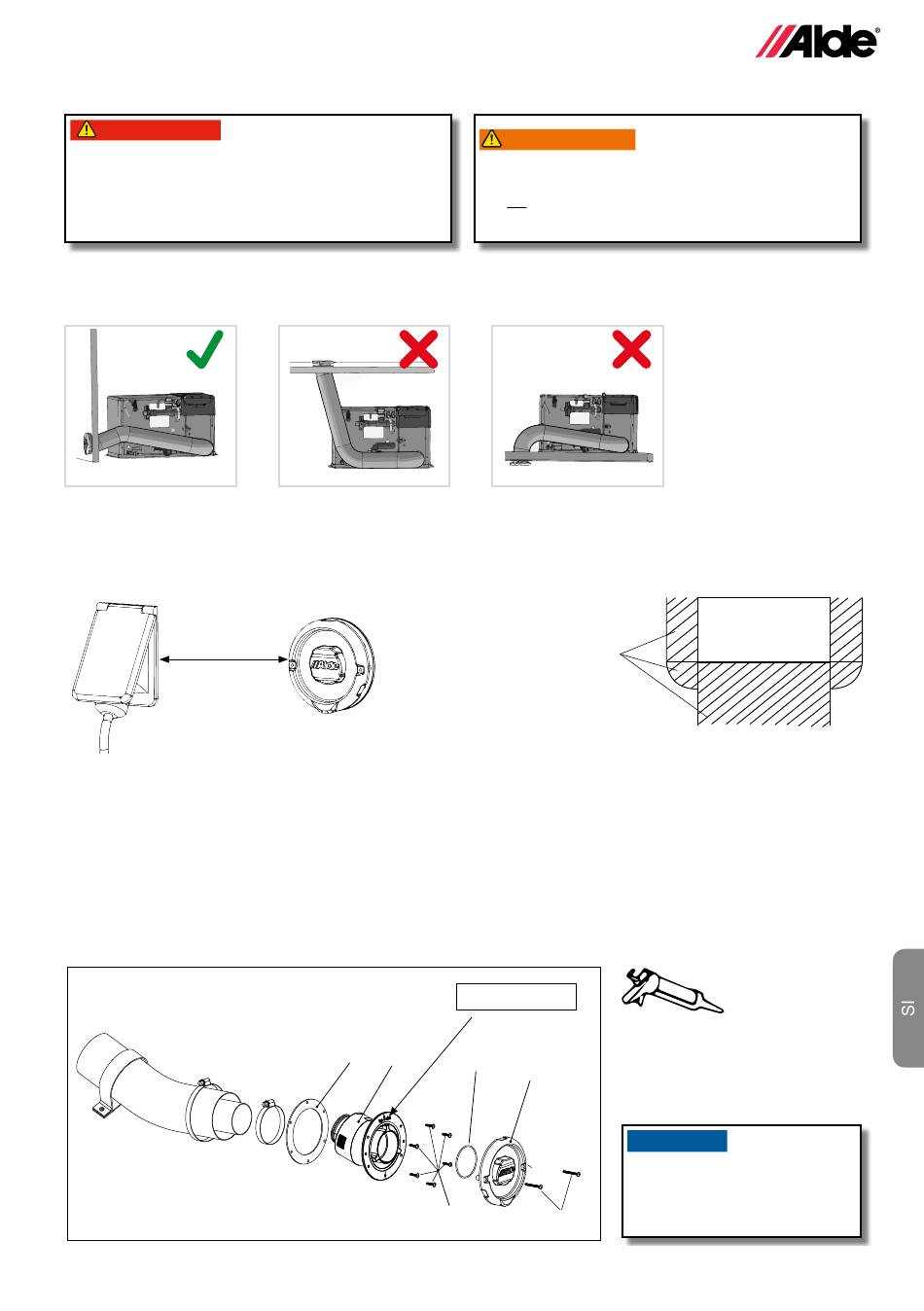

Slika D
Izpušni plini iz gorilnika UNP lahko dosežejo temperatu-
ro 200 °C.
–
dimne cevi.
Streha
Prepovedano
območje
TOP OBEN
7
8
10b
9
NEVARNOST
OPOZORILO
POŽARA/EKSPLOZIJE
VARNING
AVERTISSEMENT
Ne postavljajte gorljivih snovi in tekočin v bližino
WARNUNG
AVVERTENZA
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
Tla
OPOMBA! Če je površina
zaobljena, npr. tolčena pločevi-
na, je treba okoli tesnila
10a
nanesti karoserijsko tesnilno
sredstvo za avtomobile (D.7).
OBVESTILO
Dimno cev je treba namestiti
tako, da je koleno obrnjeno nav-
zgor. Dimna cev je tudi ustrezno
11
označena (TOP/OBEN).
Okno
219 9
