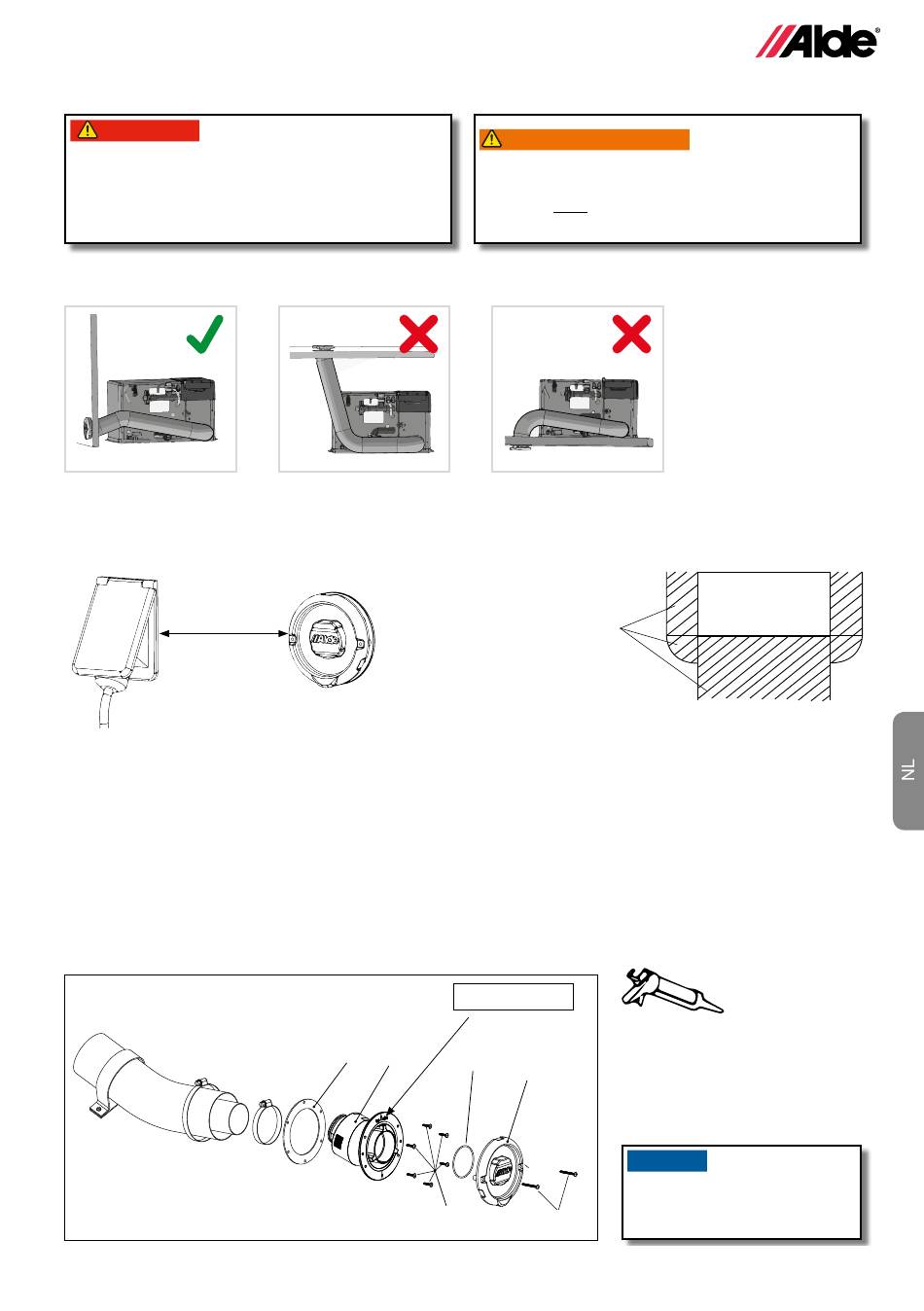

5:5 EEN WANDSCHOORSTEEN MONTEREN
GEVAAR
KOOLMONOXIDEVERGIFTIGING
FARA
Dit verwarmingssysteem kan gevaarlijk koolmonoxi-
degas (CO) veroorzaken bij toepassing van de LPG-
DANGER
functie, als het niet op de juiste manier geïnstalleerd en
gebruikt wordt.
DANGER
FARE
• De ketel moet samen met de originele Alde-wandschoorsteen gemonteerd worden. Monteer de wandschoorsteen
VAARA
nooit op de vloer of het dak. De schoorsteen mag niet geblokkeerd worden. Houd bij het kiezen van de plaats in
gedachten dat uitlaatgassen altijd via een adequate ventilatie naar de buitenlucht moeten kunnen worden afgevoerd.
PELIGRO
PERICOLO
Wand
GEFAHR
• De wandschoorsteen moet op een zo vlak mogelijk oppervlak gemonteerd worden, zodat lucht vrijelijk langs de
schoorsteen kan circuleren.
• Zijwaarts moet er een minimumafstand zijn van 200 mm vanaf elk uitstekend deel.
• Zijwaarts moet er een minimumafstand zijn van 300 mm vanaf een te openen raam of vanaf een ventilatieluchtinlaat. De schoor-
steen mag niet onder een te openen raam of een ventilatieluchtinlaat gemonteerd worden; zie de onderstaande tekening.
> 200 mm
Als de schoorsteen dichterbij moet worden gemonteerd dan conform bovenstaande maten, moet er een raamschake-
laar (onderdeelnr. 3010 280) worden geplaatst, die de LPG-functie stopzet wanneer het raam is geopend. Om ervoor
te zorgen dat de ketel op de beoogde manier werkt, mag er binnen een straal van 300 mm rondom de schoorsteen
niets gemonteerd worden (geen wettelijk voorschrift). De landelijke regelgeving moet altijd worden nageleefd.
• De afstand van de schoorsteen tot een ventilatieluchtinlaat onder het voertuig moet ten minste 300 mm bedragen.
• De afstand van de schoorsteen tot een vulpunt of ventilatie voor brandstof moet ten minste 500 mm bedragen.
• Markeer waar de schoorsteen moet komen. Boor vervolgens een Ø 83 mm gat door de buitenwand. Bevestig
eerst de pakking (afbeelding D 7) en schroef vervolgens de schoorsteen (afbeelding D 8) stevig vast met de zes
zelftappende schroeven (afbeelding D 9). Als het oppervlak is voorgevormd, bijvoorbeeld in de vorm van geha-
merd plaatmetaal, moet er rondom de pakking een carrosseriedichtmiddel worden aangebracht. Denk eraan dat
de schoorsteen moet worden geplaatst met de elleboog naar boven wijzend. De schoorsteen is ook gemarkeerd
met TOP OBEN. Bevestig vervolgens het kunststof kapje (afbeelding D 10a) en de O-ring (afbeelding D 10b) met
behulp van de twee bijgevoegde schroeven (afbeelding D 11).
Afbeelding D
De uitlaattemperatuur van de LPG-brander kan oplopen
tot 200 °C.
–
de buurt van de schoorsteen.
Plafond
Verboden gebied
TOP OBEN
7
8
10b
9
WAARSCHUWING
VARNING
AVERTISSEMENT
Plaats geen brandbare materialen en vloeistoffen in
WARNUNG
ADVARSEL
VAROITUS
ADVERTENCIA
AVVERTENZA
WARNUNG
Vloer
LET OP! Als het oppervlak is
voorgevormd, bijvoorbeeld in
de vorm van gehamerd
10a
plaatmetaal, breng dan rondom
de pakking een carrosserie-
dichtmiddel aan (D.7).
PAS OP
Monteer de schoorsteen met de
bocht omhoog (de wandschoorsteen
11
is ook gemarkeerd met TOP/OBEN).
BRAND-/
EXPLOSIEGEVAAR
Raam
