5:6 NAMESTITEV CEVI ZA DOVOD ZRAKA/DIMNE PLINE
• Dolžina strešne dimne cevi: najmanj 2,0 m in največ 3,5 m.
• Dolžina stenske dimne cevi: najmanj 0,5 m in največ 2 m.
• Izmerite in odrežite zahtevano dolžino cevi za dovod zraka (Ø 75 mm). Cev za dimne pline (Ø 50 mm) je treba
odrezati tako, da je približno 50 mm daljša od cevi za dovod zraka. Velja za cevi, ki so daljše od 1 m.
Cevi je treba potisniti približno 20 mm na cevne priključke.

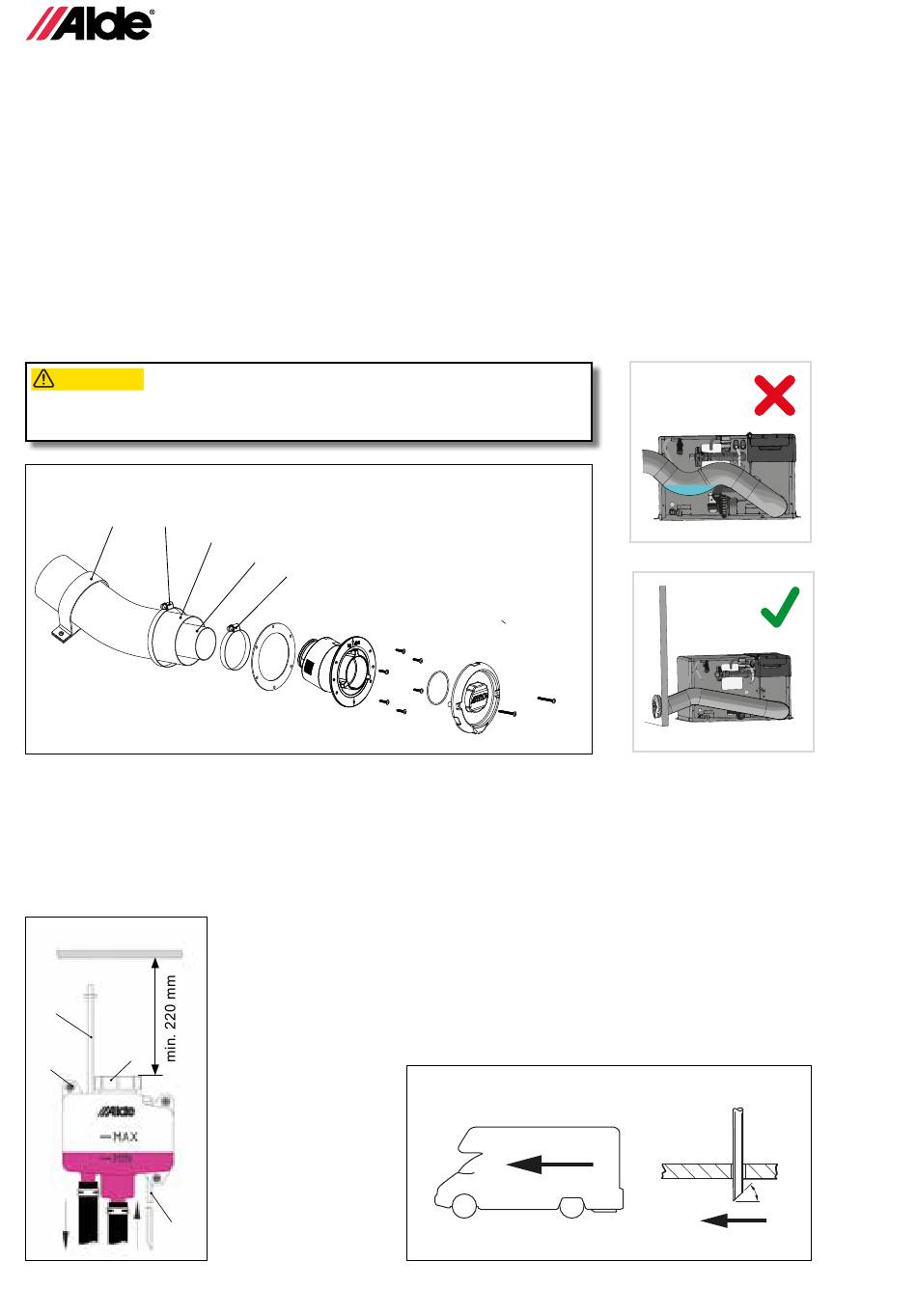

• Vstavite cev za dimne pline v cev za dovod zraka. Najprej namestite cev za dimne pline (slika C, E 12) na dimno
cev in jo pritrdite s cevno objemko (slika C, E 13). Nato dodajte še cev za dovod zraka (slika C, E 14) in jo pritrdite
z drugo cevno objemko (slika C, E 15). Nato na isti način namestite cevi na grelnik. Pritrdite cev s cevnimi objem-
kami (slika E 16) na vsakih 600 mm ali enakovredno.
• Preverite napeljavo cevi za dovod zraka/dimne pline in poskrbite, da se v njej ne morejo pojaviti vodni žepi. Preve-
rite tudi, ali so cevne objemke pravilno nameščene.
POZOR
OBSERVERA
Preverite napeljavo cevi in poskrbite, da v dovodni/izpušni cevi ne
more zastajati voda.
ATTENTION
VOORZICHTIG
Slika E
15
16
5:7 NAMESTITEV RAZTEZNE POSODE
• Raztezna posoda mora biti nameščena najmanj 200 mm nad najvišjo točko ogrevalnega sistema. Nad raztezno
posodo mora biti na voljo najmanj 220 mm prostora za polnjenje in servisiranje. Namestite raztezno posodo s pri-
loženimi vijaki in skoznjiki (slika F 16).
• Obtočna črpalka, ki jo je morda treba namestiti v raztezno posodo, je sesalna črpalka, zato je treba dovodne cevi
priključiti na cev pod črpalko, izhodne cevi pa na cev ob njej (glejte sliko F). Odzračevalno cev (slika F 17) je treba
namestiti navpično in pritrditi s cevnimi objemkami, da se prepreči zvijanje cevi. Izpustno cev (slika F 18) je treba
Slika F
17
19
16
18
10
220
14
12
13
namestiti tako, da je napeljana po najkrajši poti iz raztezne posode in ven skozi dno vozila.
Cev pod vozilom odrežite poševno pod kotom 30° proti zadnjemu delu vozila (slika G). Ko
je ogrevalni sistem napolnjen, v posodo namestite morebitno izbirno črpalko in jo pritrdite z
matico (slika F 19). Nato pritrdite kontakt za črpalko na ustrezno mesto na plošči z vezjem.
(Slika K 7, stran 9).
Slika G
30º
