5:11
PRIKLJUČITEV NA UNP

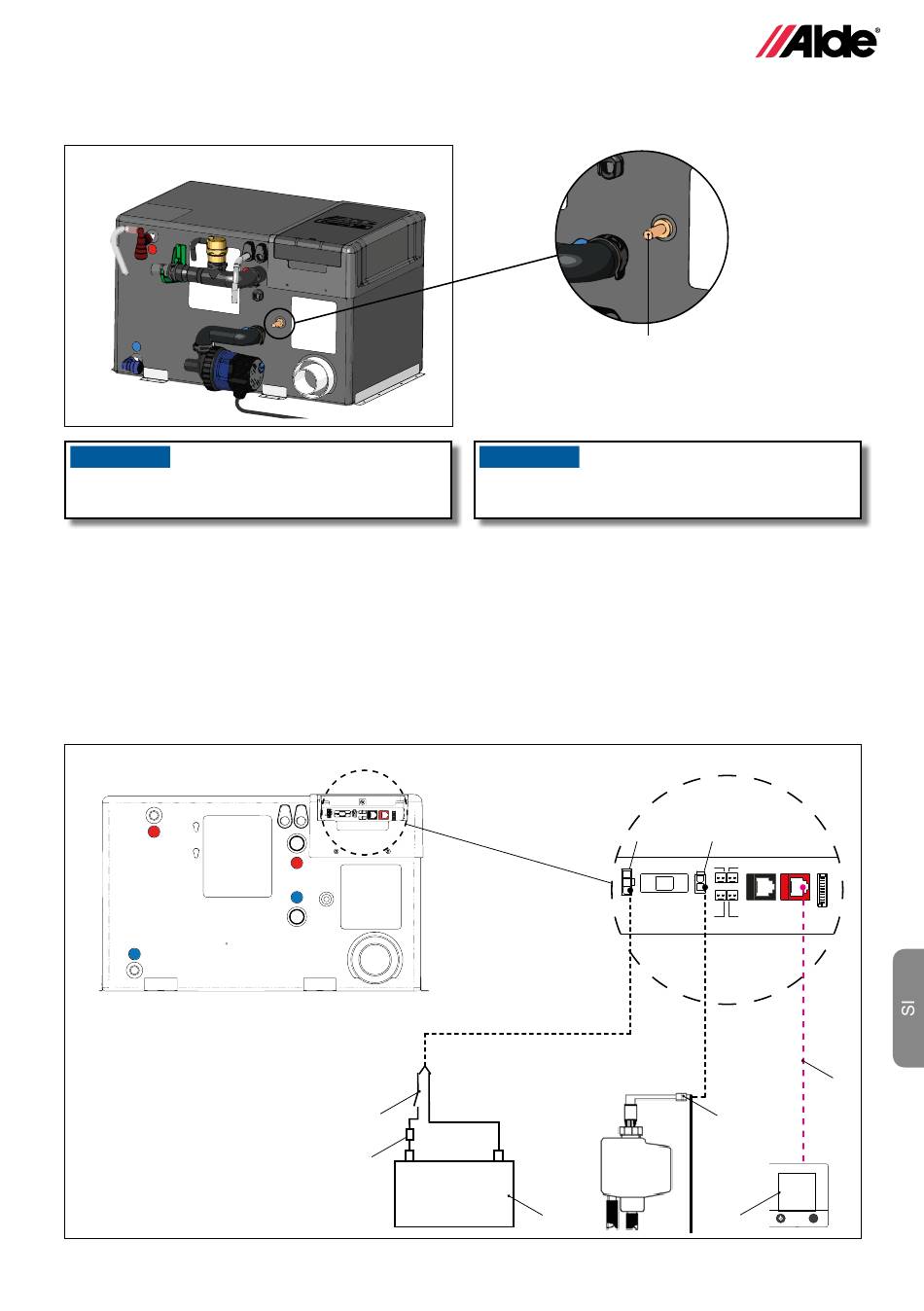

Odstranite zaščitni pokrov s cevi za plin na grelniku (slika K 29).
Slika K
OBVESTILO
Pri namestitvi sistema UNP je treba upoštevati veljavne
nacionalne predpise.
•
Napeljavo za UNP do grelnika je treba izvesti z 8-mm bakreno ali jekleno cevjo, za priključitev na cev za plin na
grelniku pa je treba uporabiti kompresijsko spojko. Pri napeljevanju cevi upoštevajte, da morajo biti vse spojke/
spoji preprosto dostopni in da mora biti mogoče razstaviti grelnik za servisiranje.
•
Priključek grelnika na UNP mora imeti ločeno zaporno pipo, ki je preprosto dostopna.
•
Grelnik mora biti priključen na jeklenko UNP s homologiranim reducirnim ventilom, ki ima tlak 30 mbar.
Priporočamo, da za večjo varnost namestite detektor uhajanja Alde, tip 4071, in sicer čim bližje reducirnemu regulatorju.
5:12 ELEKTRIČNA POVEZAVA
Slika L
1. Priključni kabel
2. Stikalo
3. Glavna varovalka, 5 A
4. Priključni blok za 12-voltno napajanje
5. Upravljalna plošča 3020 013
6. Akumulator, 12 V
7. Priključek za črpalko (izbirno)
8. Povezava z obtočno črpalko
OBVESTILO
Pred začetkom delovanja na UNP je treba izvesti pre-
gled namestitve; glejte poglavje Preverjanja namestitve.
MENU
2
3
-
+
12V DC
MENU
29
4
7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus
Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13
