Alde Compact 3020 HE Montageanleitung Seite 11

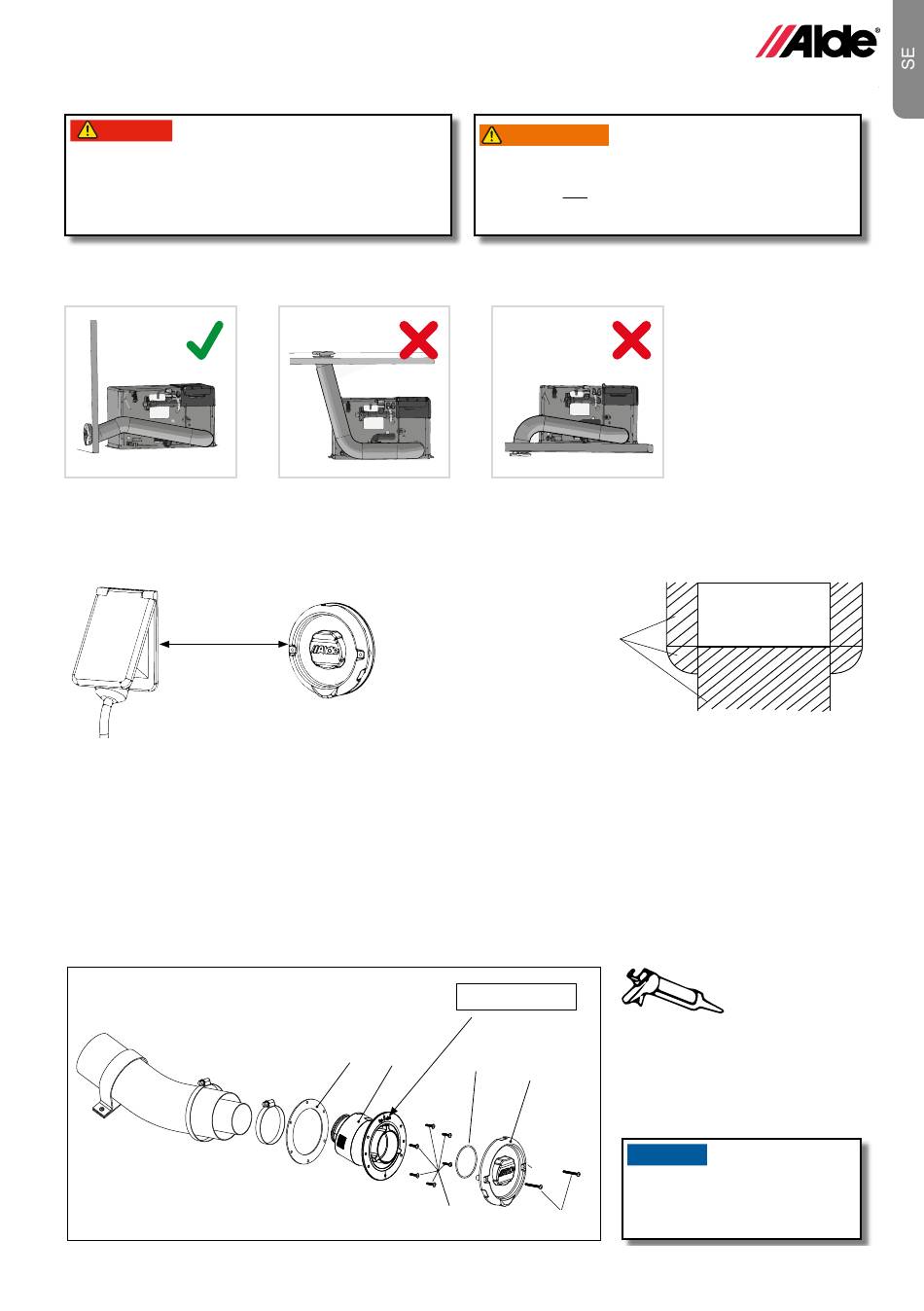

5:5 MONTERING AV VÄGGSKORSTEN
FARA
KOLMONOXIDFÖRGIFTNING
FARE
Värmesystemet kan producera farlig kolmonoxid (CO)
vid användning av gasoldrift, om den inte är korrekt
DANGER
installerad och används korrekt.
GEFAHR
PERICOLO
• Värmepannan måste installeras tillsammans med Alde originalskorsten, montera aldrig väggskorstenen på golv
eller tak. Skorstenen får inte blockeras. Vid val av placering, tänk på att skorstenen alltid ska få tillräcklig ventile-
DANGER
ring av avgaser ut i det fria.
PELIGRO
VAARA
Vägg
GEVAAR
• Väggskorstenen bör installeras på en så plan yta som möjligt samt så att luft fritt kan cirkulera förbi skorstenen.
• Avstånd i sidled till utskjutande del ska vara minst 200 mm.
• Skorstenen får inte installeras närmare än 300 mm i sidled från öppningsbart fönster eller ventilationsintag. Skor-
stenen får inte installeras under öppningsbart fönster eller ventilationsintag, se skiss nedan.
> 200 mm
Monteras skorstenen närmare än ovanstående mått ska en fönsterbrytare (art. Nr 3010 280) installeras, vilken stänger
av gasoldriften när fönstret är öppet. För att säkerställa pannans funktion bör inget föremål installeras inom en radie
på 300 mm runt skorstenen (ej krav från myndighet). Gällande nationella bestämmelser ska följas.
• Avståndet från skorsten till ventilationsintag under fordonet bör vara minst 300 mm.
• Avståndet från skorsten till påfyllnadsställe eller ventilation för drivmedel ska vara minst 500 mm.
• Märk ut var skorstenen ska sitta. Borra därefter ett hål Ø 83 mm genom ytterväggen. Montera först packningen
(figur D 7) och skruva därefter fast skorstenen (figur D 8) med de sex gängpressande skruvarna (figur D 9). Om
ytan är strukturerad, t.ex. kulhamrad plåt, ska tätningsmedel för karosseribruk användas vid packningen. Obser-
vera att skorstenen installeras med böjen uppåt. Skorstenen är även märkt med TOP/OBEN. Montera därefter
plasthatten (figur D 10a) och O-ringen (figur D 10b) med de två medföljande skruvarna (figur D 11)
Figur D
Avgastemperaturen från gasolbrännaren kan vara upp
till 200 °C.
–
skorstenen.
Tak
Ej tillåten zon
TOP/OBEN
7
8
10b
9
VARNING
BRAND-/EXPLOSIONSRISK
ADVARSEL
AVERTISSEMENT
Placera inte brännbara material och vätskor nära
WARNUNG
AVVERTENZA
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
Golv
OBS! Om ytan är strukture-
rad, t.ex. kulhamrad plåt, ska
tätningsmedel för karosse-
10a
ribruk användas vid pack-
ningen (D.7).
OBS
Skorstenen installeras med böjen
uppåt (väggskorstenen är även
11 märkt med TOP/OBEN).
Fönster
9 11
