5. INSTRUCCIONES DE INSTALACIÓN DEL ALDE COMPACT 3020 HIGH EFFICIENCY
PRECAUCIÓN
OBSERVERA
No beba alcohol ni tome ninguna droga antes ni durante
la instalación del sistema de calefacción y siga atenta-
ATTENTION
mente las instrucciones de seguridad.
VOORZICHTIG
5:1 INFORMACIÓN IMPORTANTE
• No debe ponerse en marcha la caldera si no hay fluido de etilenglicol en el sistema. Debido a ello, no conecte
nunca la alimentación de 12 V a la caldera antes de haber llenado el sistema con fluido de etilenglicol.
• Vacíe siempre totalmente el depósito de agua caliente del sistema de calefacción cuando haya riesgo de congela-
ción y cuando no vaya a usarse el vehículo. Si no lo hace, habrá riesgo de daños graves por congelación.
5:2 PLANIFICACIÓN DEL SISTEMA DE CALEFACCIÓN
• Hay un par de reglas prácticas que deben seguirse para conseguir un sistema de calefacción lo más eficiente posible.

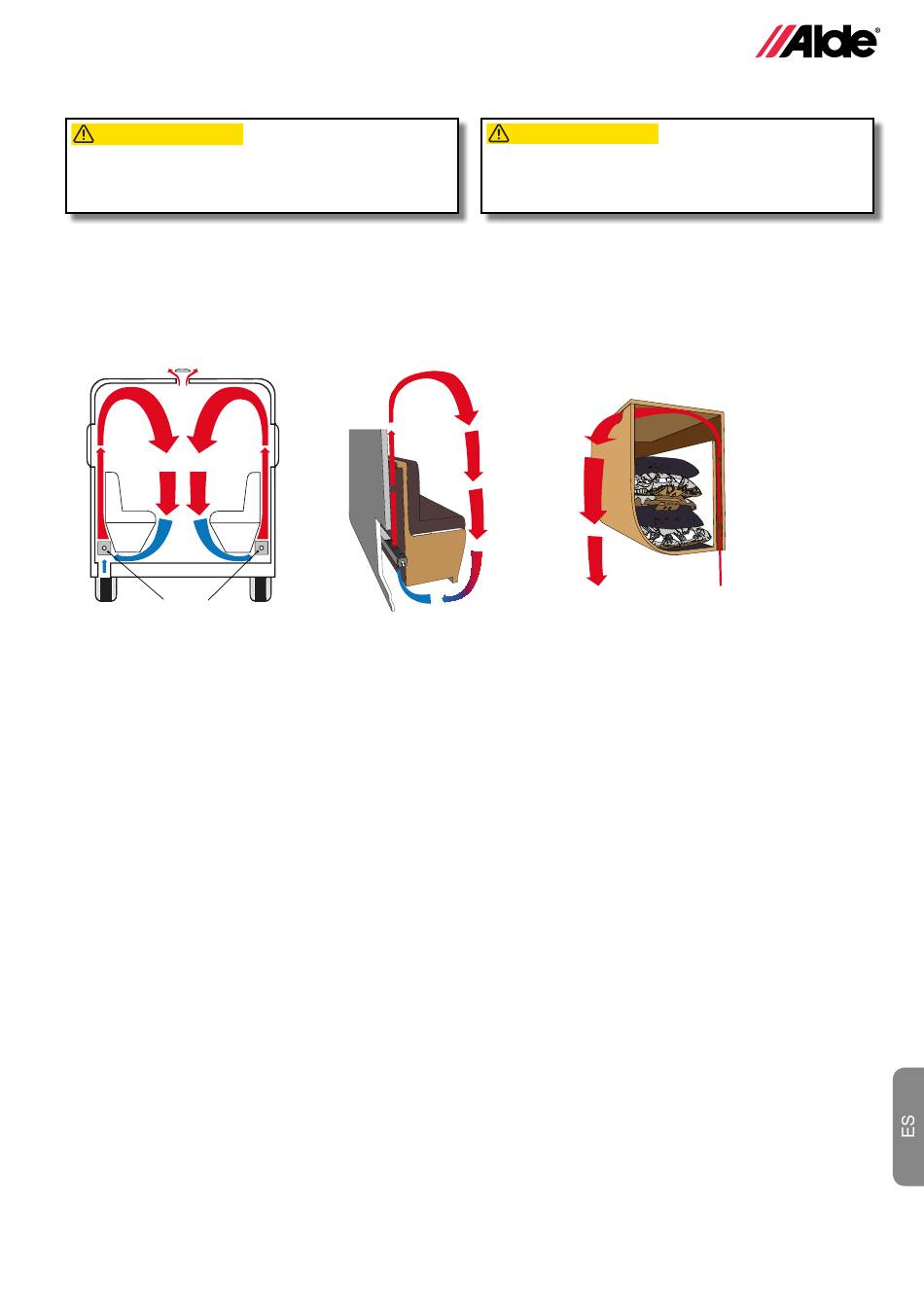

Flujo de aire
Convectores
• Circulación del aire
Para conseguir el mejor uso de la calefacción por agua, es importante que el aire pueda circular libremente por
los espacios bajo los camastros y detrás de los respaldos y de los armarios montados en la pared. Si, por ejem-
plo, hay una alfombra en el vehículo, asegúrese de que no bloquea la alimentación de aire a los convectores.
También es muy importante que cortinas, almohadones o mantas no bloqueen el flujo de aire detrás de los respal-
dos y los armarios de pared.
• Diseño de pasos de aire
Los pasos de aire entre las paredes y los muebles deben tener una superficie estanca y suave por ambos lados
y estar diseñados de forma que sean más estrechos por arriba (aprox. 20-25 mm) para aumentar la velocidad del
aire. En la parte inferior el paso de aire debe estar sellado contra el convector. Es preferible que el paso de aire
tenga una inclinación uniforme entre las paredes y los muebles. También debe haber un flujo de aire libre hacia
los convectores, paso de aire que debe ser de 40 mm como mínimo. Los pasos de aire de las alacenas elevadas
deben ser de 20 mm como mínimo en la parte inferior y con una apertura suficientemente ancha en la parte supe-
rior para disponer de una circulación del aire satisfactoria.
• Colocación de la caldera
El mejor lugar para la caldera es un guardarropa o espacio de almacenamiento, pero también puede colocarse
en el doble suelo del vehículo. Al elegir la ubicación, recuerde que debe ser posible retirar el panel de servicio
(Figura A. 1) y que se debe dejar espacio para la sustitución de componentes durante las revisiones.
La placa de características (Figura A. 2) de la caldera debe ser legible después de la instalación.
Al elegir la ubicación tenga también presente que la chimenea (Figura A. 3) no debe finalizar en el mismo lado
que ningún toldo. Tenga presente la necesidad de desmontar la caldera para su revisión/sustitución.
• Dirección del flujo del fluido de etilenglicol
Para conseguir el mejor confort térmico en el vehículo, instale siempre el sistema de calefacción de forma que el
calor de la caldera se dirija primero hacia la parte delantera del vehículo. Ello se debe a que en las autocaravanas
se necesita más calor para calentar el espacio del conductor, además de que normalmente se prefiere estar un
poco más fresco en la zona de dormitorio, tanto en caravanas como en autocaravanas.
• Cantidad de convectores
Para conseguir el mejor confort térmico en el vehículo debe utilizarse una cantidad de convectores suficiente. Una
forma sencilla de estimarla es multiplicar la longitud del vehículo por 1.5.
Ejemplo: Si el vehículo tiene 7.5 m de largo, la longitud de convectores debe ser de 11 m. No obstante esta es
simplemente una regla práctica, para estar plenamente seguro de conseguir el resultado deseado debe realizarse
un ensayo de cámara fría, ya que hay muchos factores que inciden en la eficacia del calentamiento del un vehí-
culo, como el aislamiento del vehículo, su diseño, el mobiliario, etc.
• Colocación de los convectores
Los convectores deben distribuirse homogéneamente por el vehículo, entre las paredes exteriores y los muebles y a
una altura de 100 mm como mínimo respecto al suelo y debe haber uno debajo de cada ventana. También pueden
colocarse convectores en los suelos intermedios. Si se necesitan convectores adicionales, se pueden colocar uno
sobre otro. Un convector de metro corresponde aproximadamente a 400 W. Si se colocan dos convectores uno
sobre otro, la potencia es del 100 % para el inferior y del 50 % para el superior. Ejemplo: Si se colocan dos convec
res, cada uno de un metro de longitud, uno sobre el otro, la potencia será aproximadamente de 400 W + 200 W.
PRECAUCIÓN
OBSERVERA
Si el sistema de calefacción está en marcha;
– Preste siempre atención a las superficies calientes.
ATTENTION
VOORZICHTIG
