Alde Compact 3020 HE Montageanleitung Seite 66

5:10 EINBAU EINES SICHERHEITSVENTILS/ABLASSHAHNS
Das/der Alde-Sicherheitsventil/-Ablasshahn muss an dem Kaltwasserschlauch montiert werden, der in den Warm-
wasserbereiter eintritt.
VORSICHT
OBSERVERA
Das Sicherheitsventil/der Ablasshahn darf nicht höher
als der Schlauchanschluss montiert werden.
ATTENTION
VOORZICHTIG
1. Ein Loch Ø 16 mm für den Ablaufschlauch in den Boden bohren und anschließend das Sicherheitsventil/den
Ablasshahn fest in den Boden schrauben.
2. Den Schlauchanschluss (Abbildung H 21) am Einlassnippel montieren.
3. Das Sicherheitsventil/ den Ablasshahn am Schlauchanschluss anschließen.
4. Anschließend den Winkelanschluss mit eingebautem Entlüftungsventil an den Auslassanschluss montieren
(Abbildung H 25). Diese Montage muss auf die gleiche Weise wie der Schlauchanschluss erfolgen. Den Entlüf-
tungsschlauch (Abbildung H 20) an den Schlauchanschluss des Ventils montieren und den Schlauch durch den
Boden herausziehen. Den Schlauch schräg unter dem Fahrzeug in einem Winkel von 30° zum Fahrzeugheck hin
abschneiden (Abbildung G). Der Schlauch darf nicht verstopft sein.

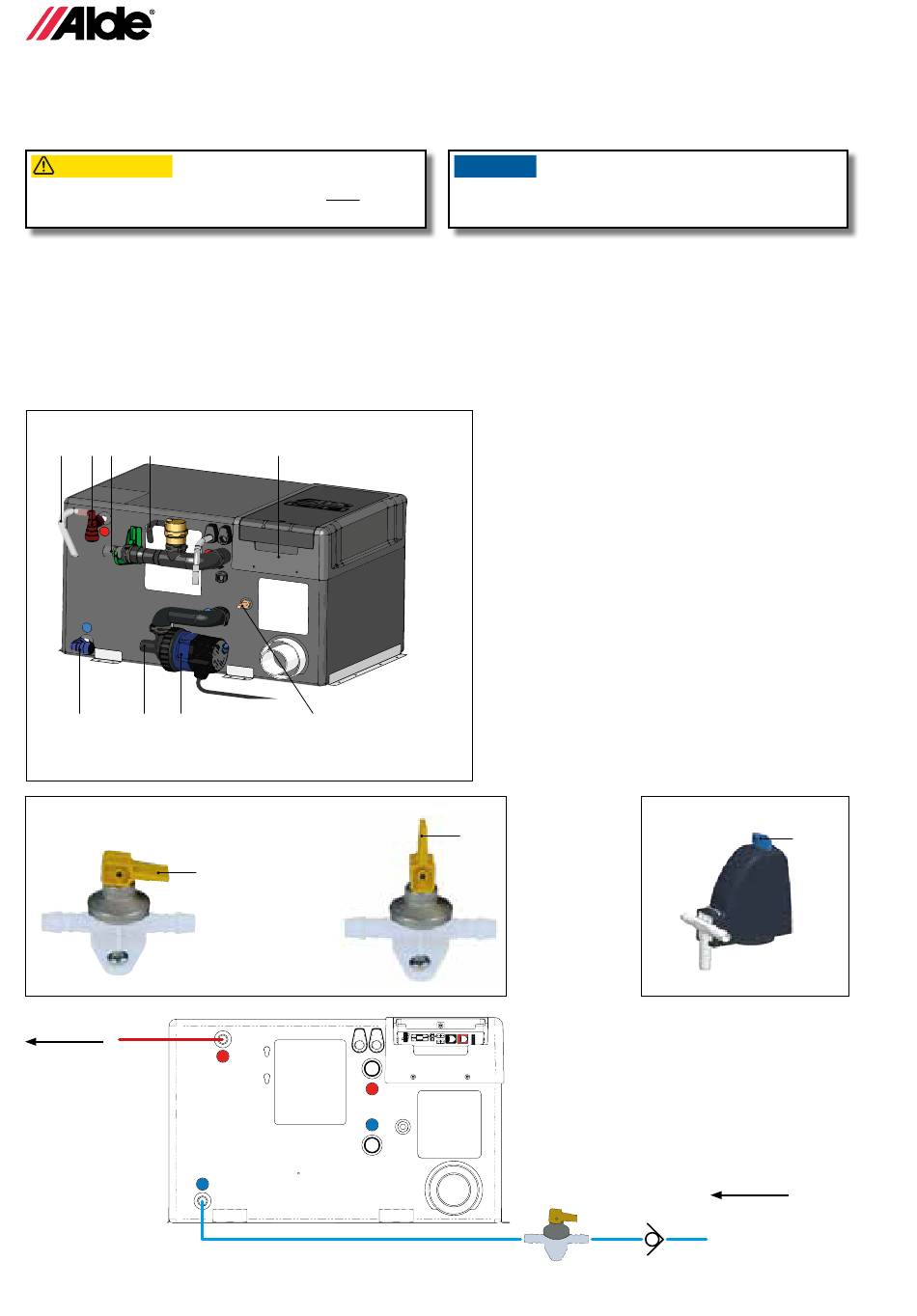

Abbildung H
20 21 22 23
25 26 27
Abbildung I
Geschlossen
M
Warmwasser aus dem
Warmwasserbereiter
12 66
24
28
Offen
HINWEIS
Es dürfen nur Original-Alde-Ventile verwendet werden.
M
Abbildung J
K
Frischwasser aus
dem Wassertank
max. 0,3 MPa (3 bar)
