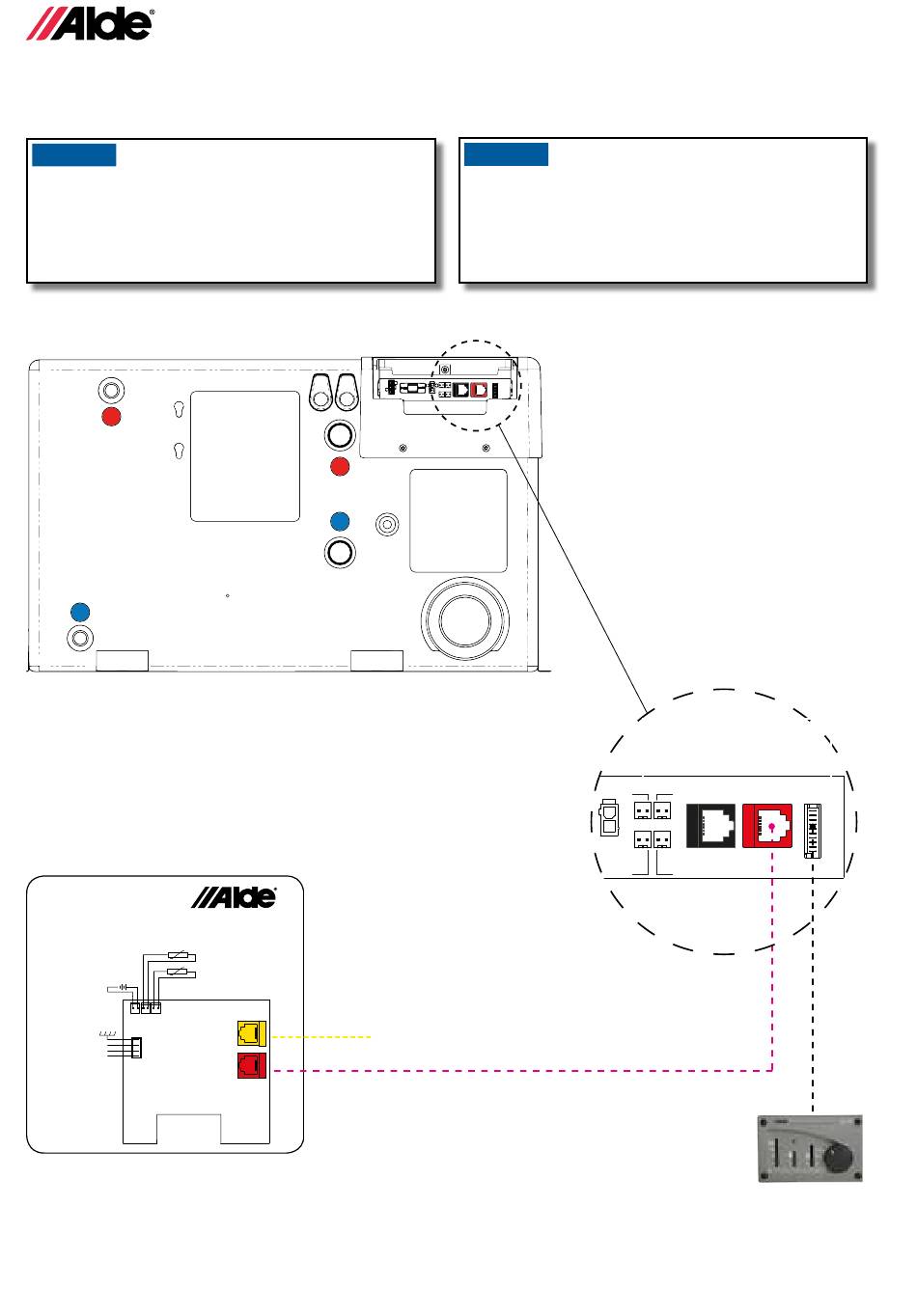

8:1 CONNESSIONE TRAMITE CAVO FRA COMPACT 3020 HE E CENTRALINA DI COMANDO
• Collegare gli accessori alla caldaia e alla centralina come mostrato nello schema elettrico sottostante.
AVVISO
Non raccogliere o legare i cavi a 12V o quelli del senso-
re assieme ai cavi a 230V. I cavi dovrebbero essere fis-
sati preferibilmente non troppo vicini gli uni agli altri. Se
i cavi sono raccolti in un fascio, c'è un rischio maggiore
di disfunzione durante le operazioni dell'impianto.
Parte posteriore della centralina
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
202
18
3020
Bed
Sofa
CI Bus
Heater
AVVISO
Per proteggersi dal rischio di disfunzioni utilizzare solo
cavi originali Alde
Fuse 3,15 A
12 V DC
Bus di connessione CI
cavi schermati per EMC.
,
Scheda a circuito
stampato nella caldaia
Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Centralina meccanica 3010 214
Option board/
Mechanical panel
