8. MONTERINGSANVISNING – MANÖVERPANEL 3020 013
Manöverpanelen 3020 013 är avsedd för värmepannan Alde Compact 3020 HE.
Manöverpanelen bör placeras på minst 1 meters höjd över golvet, men ej för högt upp mot taket. Den bör inte heller
placeras på yttervägg eller nära värmeavgivande föremål, som cd-spelare, kylskåp och lampor, då detta kan ge felak-
tig temperatur. Utrymmet bakom panelen bör vara väl ventilerat. Påverkas ändå rumstermostaten på panelen bör en
extern givare anslutas till panelen.

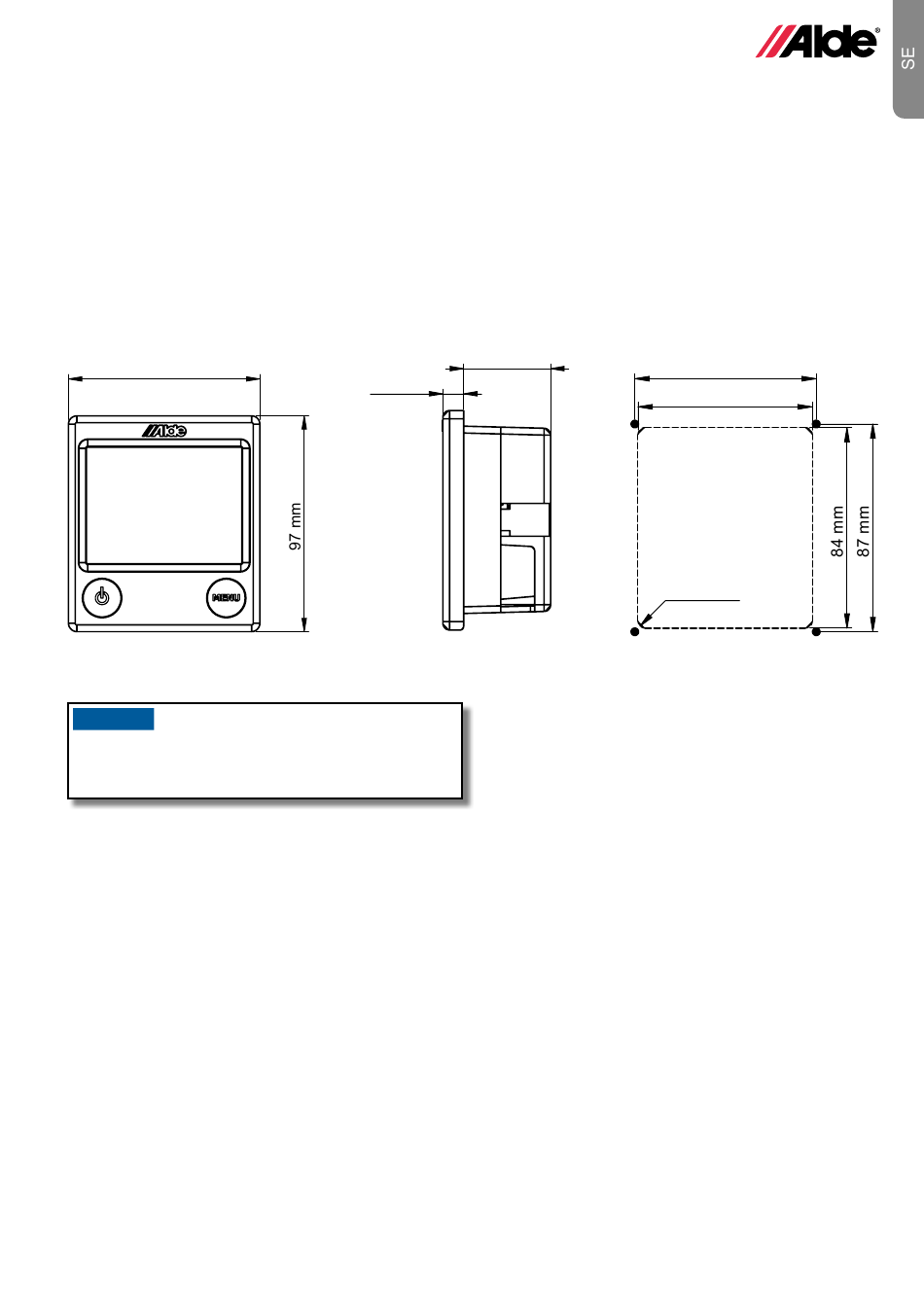

Gör hål för manöverpanelen enligt figur C. Skruva fast manöverpanelen och tryck fast frontdelen. Klamra fast kablaget
så att det inte uppstår påfrestningar i panelens plintlist.
Gör hål för panelen enligt figur C. Skruva fast panelen och tryck fast frontdelen. Haka fast kablaget så att det inte upp-
står påfrestningar i panelens plintlist.
86 mm
A.
OBS
Om rumstemperaturen på panelen påverkas negativt
av någon apparat bör en extern givare
anslutas till panelen.
38,5 mm
9 mm
B.
(art nr 3010 346)
76 mm
73 mm
R3(4x)
C.
