Alde Compact 3020 HE Montageanleitung Seite 196

5:10 INSTALLAZIONE DELLA VALVOLA DI SICUREZZA/DRENAGGIO
La valvola di sicurezza/drenaggio Alde deve essere installata sul flessibile dell'acqua fredda che entra nello scaldacqua.
ATTENZIONE
OBSERVERA
La valvola di sicurezza/drenaggio non deve montata più
in alto rispetto al raccordo del tubo flessibile.
ATTENTION
VOORZICHTIG
1. Praticare un foro da Ø 16 mm nel pavimento per il flessibile di drenaggio e poi fissare saldamente la valvola di sicu-
rezza/drenaggio al pavimento.
2. Inserire il raccordo del flessibile (Figura H 21) nel nipplo di ingresso.
3. Collegare la valvola di sicurezza/drenaggio al raccordo del flessibile.
4. Poi installare il raccordo a gomito con la valvola di spurgo incorporata nel raccordo di uscita (Figura H 25). Questo va
inserito nello stesso modo del raccordo del flessibile. Installare il flessibile di spurgo (Figure H 20) al raccordo del fles-
sibile nella valvola e tirare il flessibile attraverso il pavimento. Tagliare il flessibile in modo obliquo sotto il veicolo a un
angolo di 30°, con il taglio rivolto verso la parte posteriore del veicolo (Figura G). Il flessibile non deve essere ostruito.

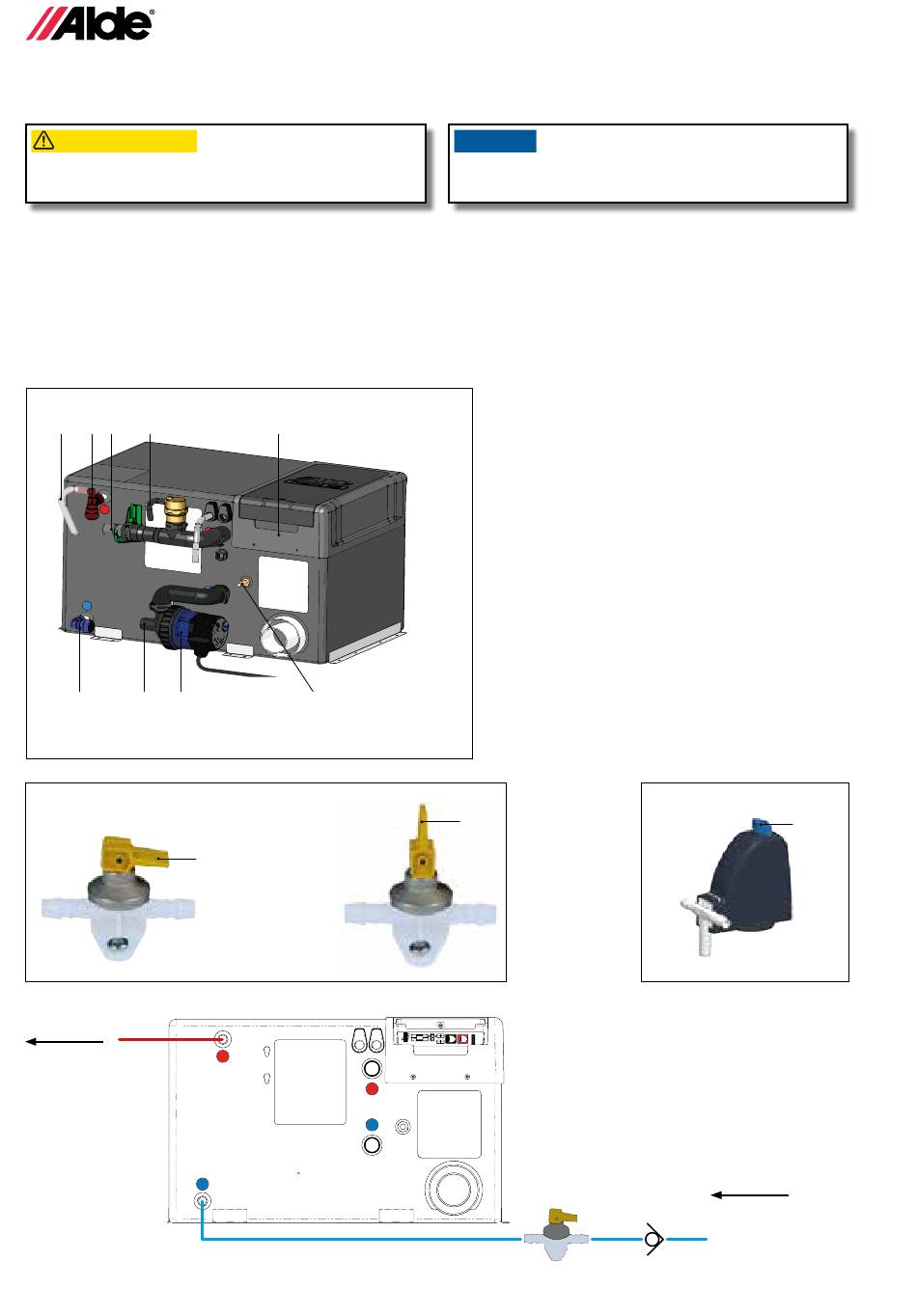

Figura H
20 22 23
21
25 26 27
Figura I
Chiusa
M
Acqua calda dallo
scaldacqua
12 196
24
28
Aperta
AVVISO
Usare solo valvole originali Alde.
M
Figura J
K
Acqua per uso dome-
stico dallo scaldacqua
0,3 MPa (3 bar)
