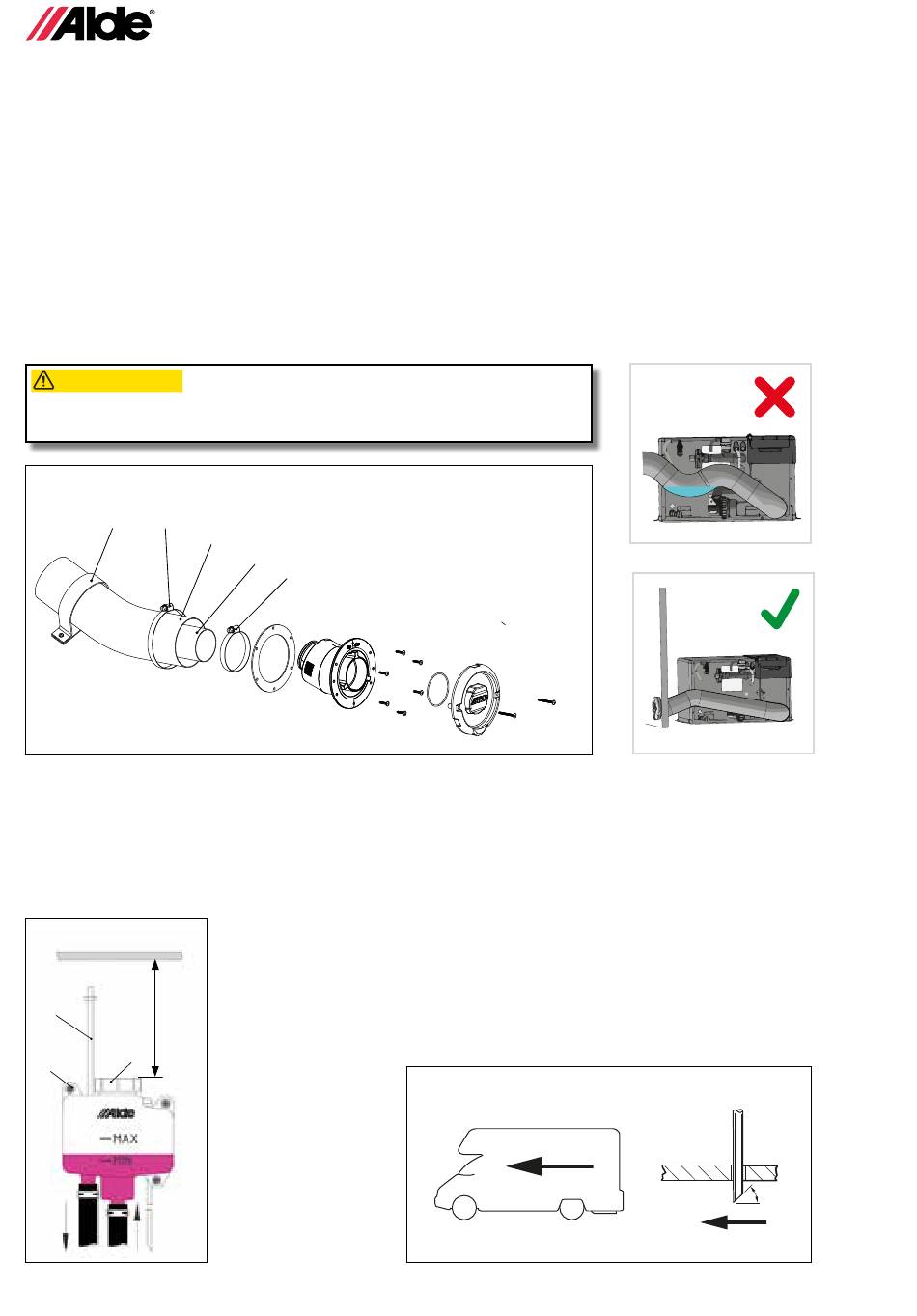

5:6 MISE EN PLACE DU CONDUIT DE LA PRISE D'AIR/DE LA CHEMINÉE
• Longueur du conduit avec cheminée de toit : min 2,0 et max 3,5 m.
• Longueur du conduit avec cheminée murale : min 0,5 et max 2 m.
• Mesurez et coupez le conduit de prise d'air à la longueur voulue (Ø 75 mm). Le conduit de la cheminée (Ø 50 mm) doit
être coupé en comptant 50 mm de plus environ que le conduit de prise d'air. Pour les conduits mesurant plus d'1 m.
Les conduits doivent pénétrer sur au moins 20 mm dans les raccords de tuyaux.
• Insérez le conduit d'échappement dans le conduit de prise d'air. Raccordez tout d'abord le conduit d'échappement
(Figure C,E 12) à la cheminée et fixez-le à l'aide d'un collier (Figure C,E 13). Insérez ensuite le conduit de prise
d'air (Figure C,E 14) et fixez-le à l'aide de l'autre collier (Figure C,E 15). Raccordez ensuite les conduits à la chau-
dière de la même manière. Fixez ensuite à l'aide de colliers de serrage (Figure E 16) à 600 mm c/c, ou équivalent.
• Contrôlez le passage du conduit de prise d'air/d'évacuation afin de vous assurer que des poches d'eau ne peuvent
pas se former dans l'un ou l'autre. Contrôlez également que les colliers de serrage sont correctement installés.
PRUDENCE
OBSERVERA
ATTENTION
VOORZICHTIG
Vérifiez le passage des tuyaux afin de vous assurer que l'eau ne peut pas être
piégée dans le flexible d'admission/d'échappement.
Figure E
16 15
5:7 MISE EN PLACE DU VASE D'EXPANSION
• Installez le vase d'expansion au moins 200 mm au-dessus du point le plus haut du système de chauffage. Laissez
un espace de 220 mm au moins au-dessus du vase d'expansion pour le remplissage et les interventions d'entre-
tien. Fixez le vase d'expansion à l'aide des vis et œillets fournis (Figure F 16).
• Si une pompe de circulation doit être reliée au vase d'expansion, il devra s'agir d'une pompe d'aspiration. Pour
cette raison, les flexibles en entrée doivent être reliés au tuyau situé sous la pompe et les flexibles en sortie au
tuyau le long de la pompe (voir la Figure F). Le flexible d'évent (Figure F 17) doit être installé verticalement et
Figure F
17
19
16
18
10 90
14
12
13
maintenu par des colliers afin qu'il reste bien droit. Le flexible de vidange (Figure F 18)
doit être installé de manière à ce que son trajet soit le plus court possible depuis le vase
d'expansion et en traversant le plancher du véhicule. Coupez le flexible en biseau sous le
véhicule, à un angle de 30° face à l'arrière du véhicule (Figure G). Une fois le système de
chauffage rempli, la pompe en option est installée dans le réservoir et fixée à l'aide d'un
écrou (Figure F 19). Installez ensuite le contact avec la pompe au « bon emplacement »
sur la carte de circuit imprimé. (Figure K 7, page 9).
Figure G
30º
