5:10 NAMESTITEV VARNOSTNEGA/IZPUSTNEGA VENTILA
Na cev za hladno vodo, ki je napeljana v toplovodni bojler, je treba namestiti varnostni/izpustni ventil Alde.
POZOR
OBSERVERA
Varnostni/izpustni ventil ne sme biti nameščen višje od
cevnega priključka.
ATTENTION
VOORZICHTIG
1. V tla izvrtajte luknjo premera 16 mm za izpustno cev in nato varnostni/izpustni ventil trdno privijačite v tla.
2. Namestite cevni priključek (slika H 21) na vhodni nastavek.
3. Priključite varnostni/izpustni ventil na cevni priključek.
4. Nato namestite kolenski priključek z vgrajenim odzračevalnim ventilom na izhodni priključek (slika H 25). To je treba name-
stiti na enak način kot cevni priključek. Pritrdite izpustno cev (slika H 20) na cevni priključek ventila in jo povlecite ven skozi
tla. Cev pod vozilom odrežite poševno pod kotom 30° proti zadnjemu delu vozila (slika G). Cev ne sme biti zamašena.

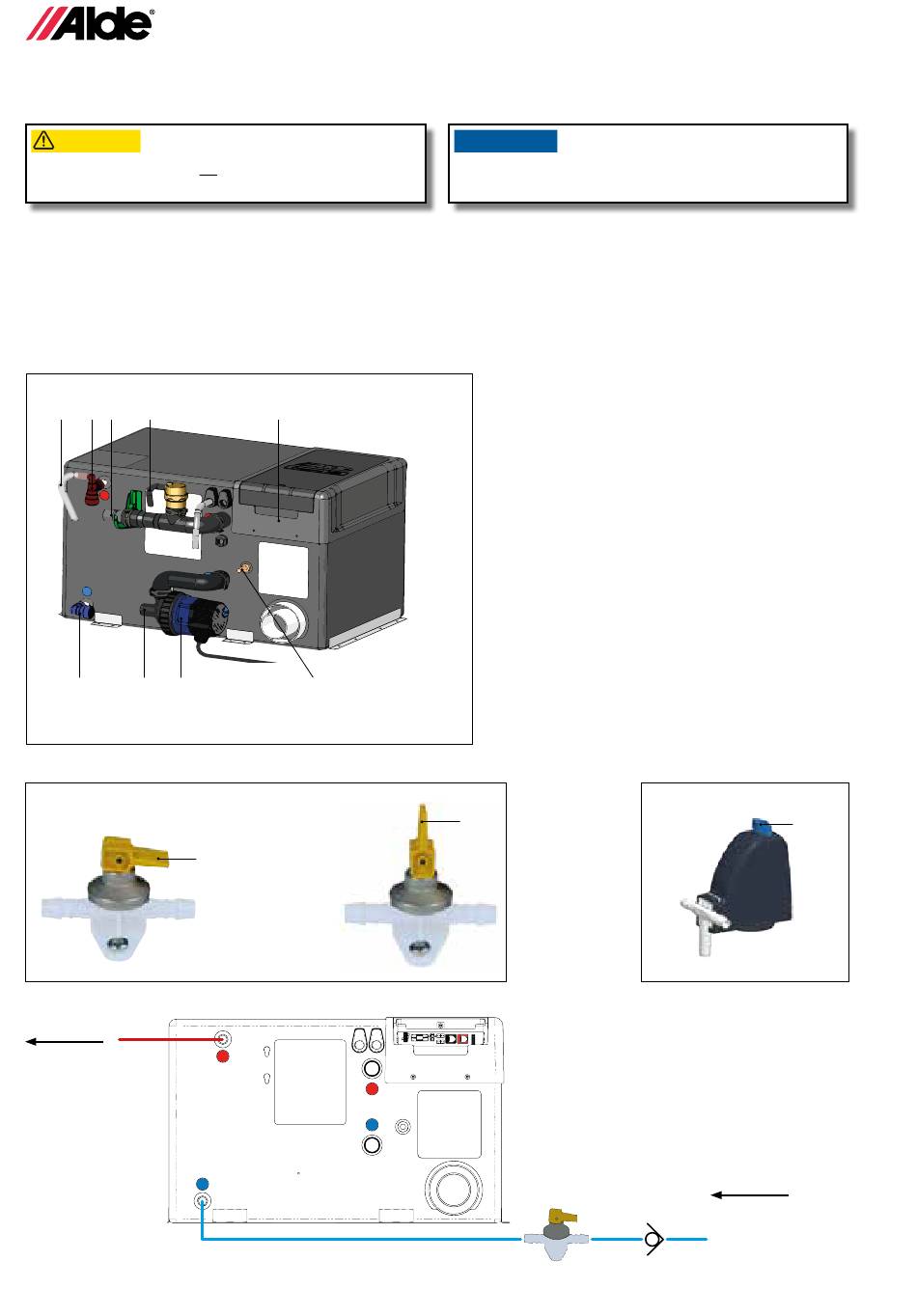

Slika H
20 21 22 23
25 26 27
Slika I
Zaprto
M
Izhod tople vode iz
toplovodnega bojlerja
12 222
24
28
Odprto
OBVESTILO
Uporabljati je dovoljeno samo originalne ventile Alde.
M
Slika J
K
Sladka voda iz
rezervoarja za vodo
najv. 0,3 MPa (3 bari)
