Alde Compact 3020 HE Montageanleitung Seite 271

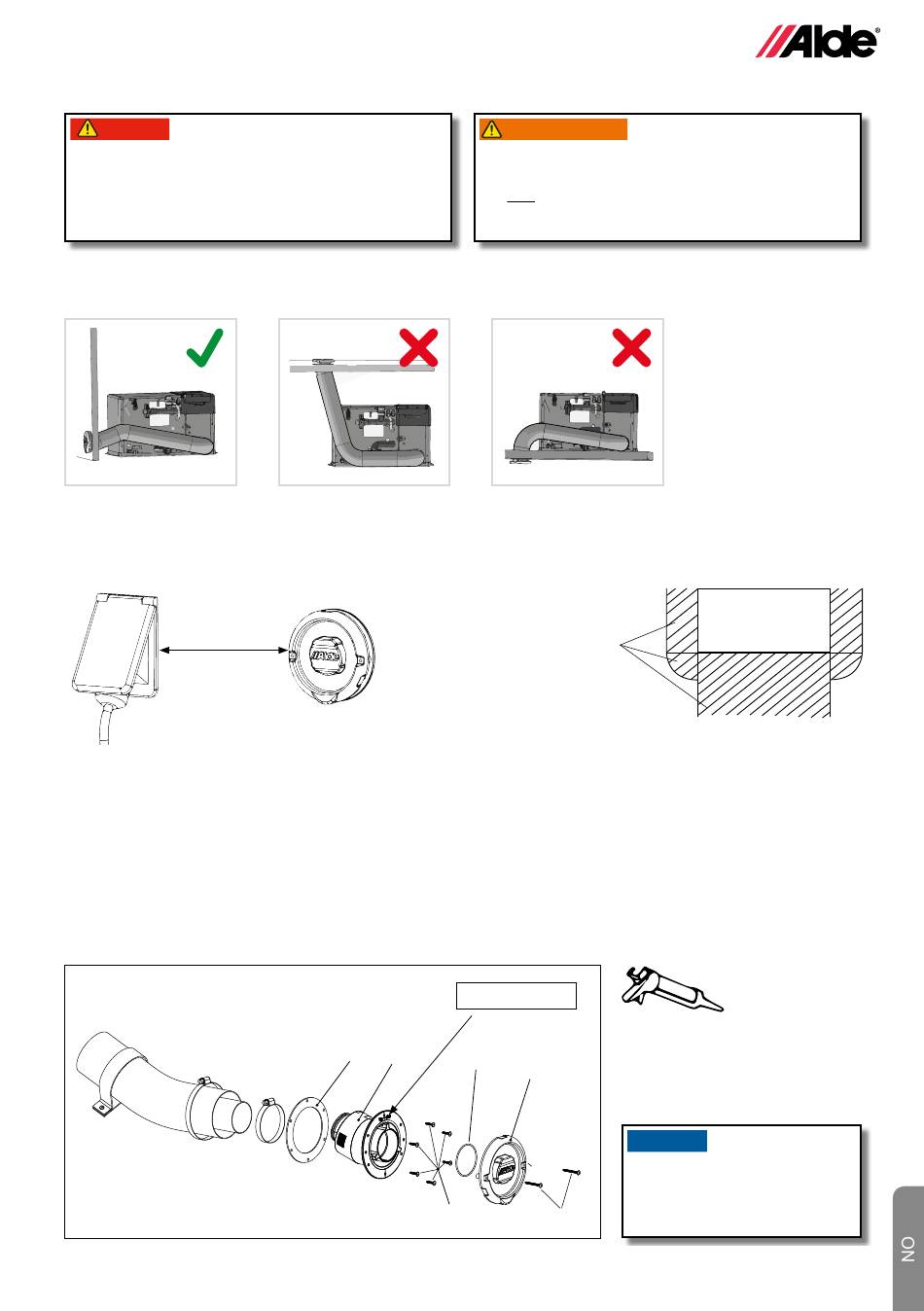

5:5 MONTERE EN VEGGAVTREKKSKANAL
FARE
KARBONMONOKSYDFORGIFTNING
FARA
Dette varmesystemet kan avgi farlig karbonmonok-
sydgass (CO) ved bruk av LPG-driften hvis det ikke
DANGER
installeres og brukes på riktig måte.
GEFAHR
PERICOLO
• Kjelen må må monteres sammen med den originale veggavtrekkskanalen fra Alde. Veggavtrekkskanalen må aldri
DANGER
monteres til gulv eller tak. Avtrekkskanalen må ikke blokkeres. Når du velger plassering, må du huske at det alltid
PELIGRO
må være tilstrekkelig ventilasjon av avgasser ut i åpen luft.
VAARA
Vegg
GEVAAR
• Veggavtrekkskanalen skal monteres på en så flat overflate som mulig, slik at luft kan sirkulere fritt forbi avtrekkskanalen.
• Det må være en minimum lateral avstand på 200 mm fra ethvert utstikkende element.
• Det må være en minimum lateral avstand på 300 mm fra et vindu som kan åpnes eller et ventilasjonsluftinntak. Avtrekk-
skanalen må ikke monteres under et vindu som kan åpnes eller et ventilasjonsluftinntak. Se tegningen nedenfor.
> 200 mm
Hvis avtrekkskanalen skal monteres nærmere enn målene over, må det monteres en vindusbryter (delenr. 3010 280) som
stopper LPG-drift når vinduet er åpent. Hvis du vil sikre at kjelen fungerer som den skal, må du ikke montere elementer
innenfor en radius på 300 mm rundt avtrekkskanalen (ikke et lovpålagt krav). Nasjonale forskrifter skal alltid følges.
• Avstanden fra avtrekkskanalen til et ventilasjonsluftinntak under kjøretøyet skal være minst 300 mm.
• Avstanden fra avtrekkskanalen til et påfyllingspunkt eller ventilasjon for drivstoff må være minst 500 mm.
• Merk av hvor avtrekkskanalen skal plasseres. Deretter borer du et Ø 83 mm hull gjennom ytterveggen. Først mon-
terer du pakningen (figur D 7), og deretter skrur du avtrekkskanalen (figur D 8) godt fast med de seks selvskru-
ende skruene (figur D 9). Hvis overflaten er av profilert type, som f.eks. hamret blikk, må du bruke et tetningsmid-
del for bilkarosserier rundt pakningen. Vær oppmerksom på at avtrekkskanalen må monteres med benden rettet
oppover. Avtrekkskanalen er dessuten merket med TOP OBEN. Deretter monterer du plastlokket (figur D 10a) og
o-ringen (figur D 10b) ved hjelp av de to skruene som følger med (illustrert D 11)
Figur D
Avgasstemperaturene fra LPG-brenneren kan være
opptil 200 °C.
–
heten av avtrekkskanalen.
Tak
Forbudt sone
TOP OBEN
7
8
10b
9
FARE FORBUNDET MED
ADVARSEL
BRANN/EKSPLOSJON
VARNING
AVERTISSEMENT
Ikke plasser brennbare materialer og væsker i nær-
WARNUNG
AVVERTENZA
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
Gulv
MERK! Hvis overflaten er av
profilert type, som f.eks.
hamret blikk, må du bruke et
10a
tetningsmiddel for bilkarosse-
rier rundt pakningen (D.7).
MERK
Avtrekkskanalen må monteres
med benden oppover (veggav-
trekkskanalen er dessuten merket
11
med TOP/OBEN).
Vindu
9
271
