ABB IRB 1100 Produkthandbuch Seite 571

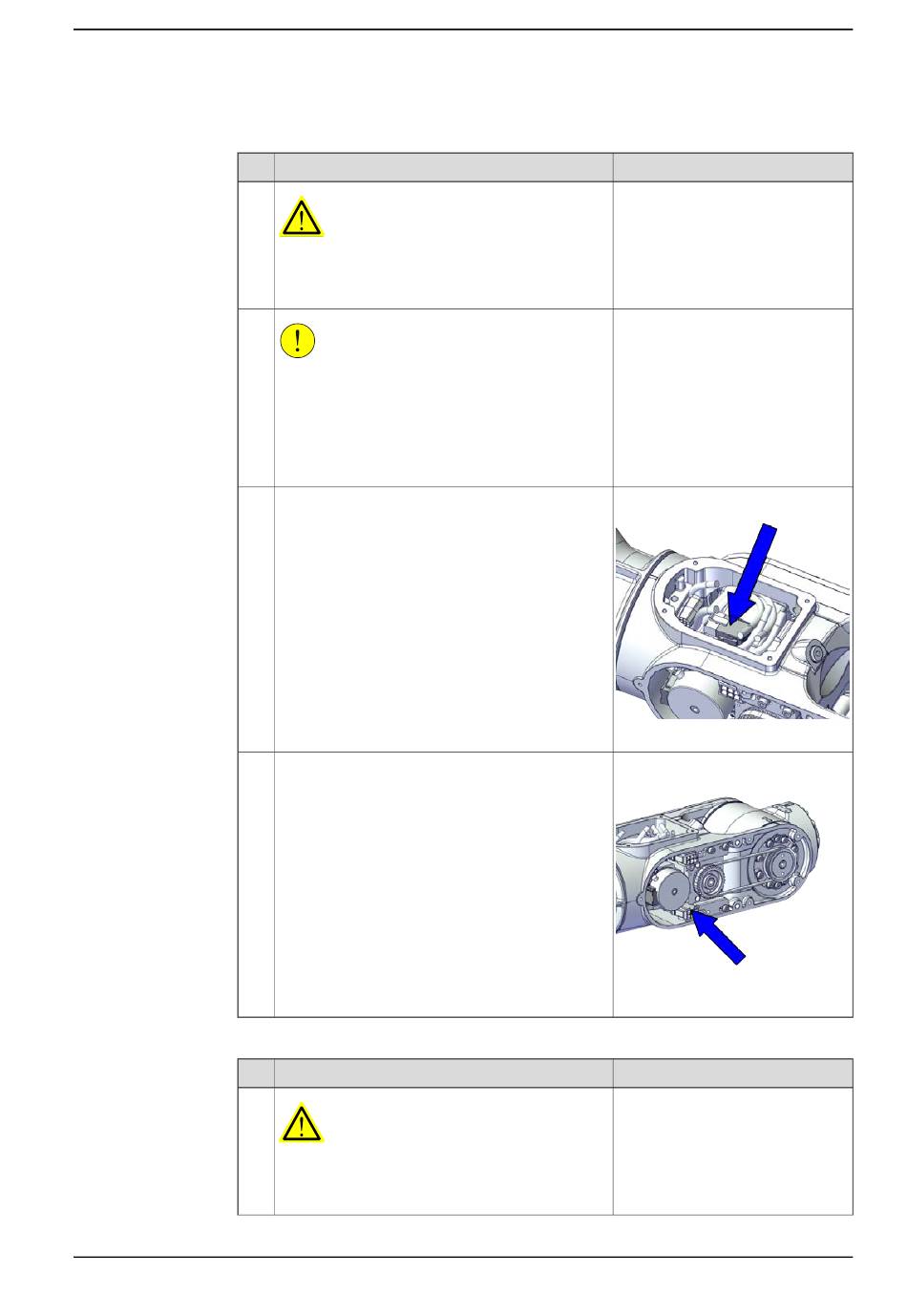

Trennen der Motoranschlüsse Achse 5
1
2
3
4
Ausbauen von Motor Achse 5
1
Produkthandbuch - IRB 1100
3HAC064992-003 Revision: J
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Greifen Sie an der Prozessnabe auf den FB5-
Verbinder zu und trennen Sie ihn ab.
Trennen Sie folgenden Steckverbinder:
• MP5
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
5.7.5 Austauschen des Motors von Achse 5
Hinweis
Schneiden
125.
xx1800002950
xx1800002993
Hinweis
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
571
