ABB IRB 1100 Produkthandbuch Seite 532

5 Reparatur
5.7.2 Austauschen des Motors von Achse 2
Fortsetzung

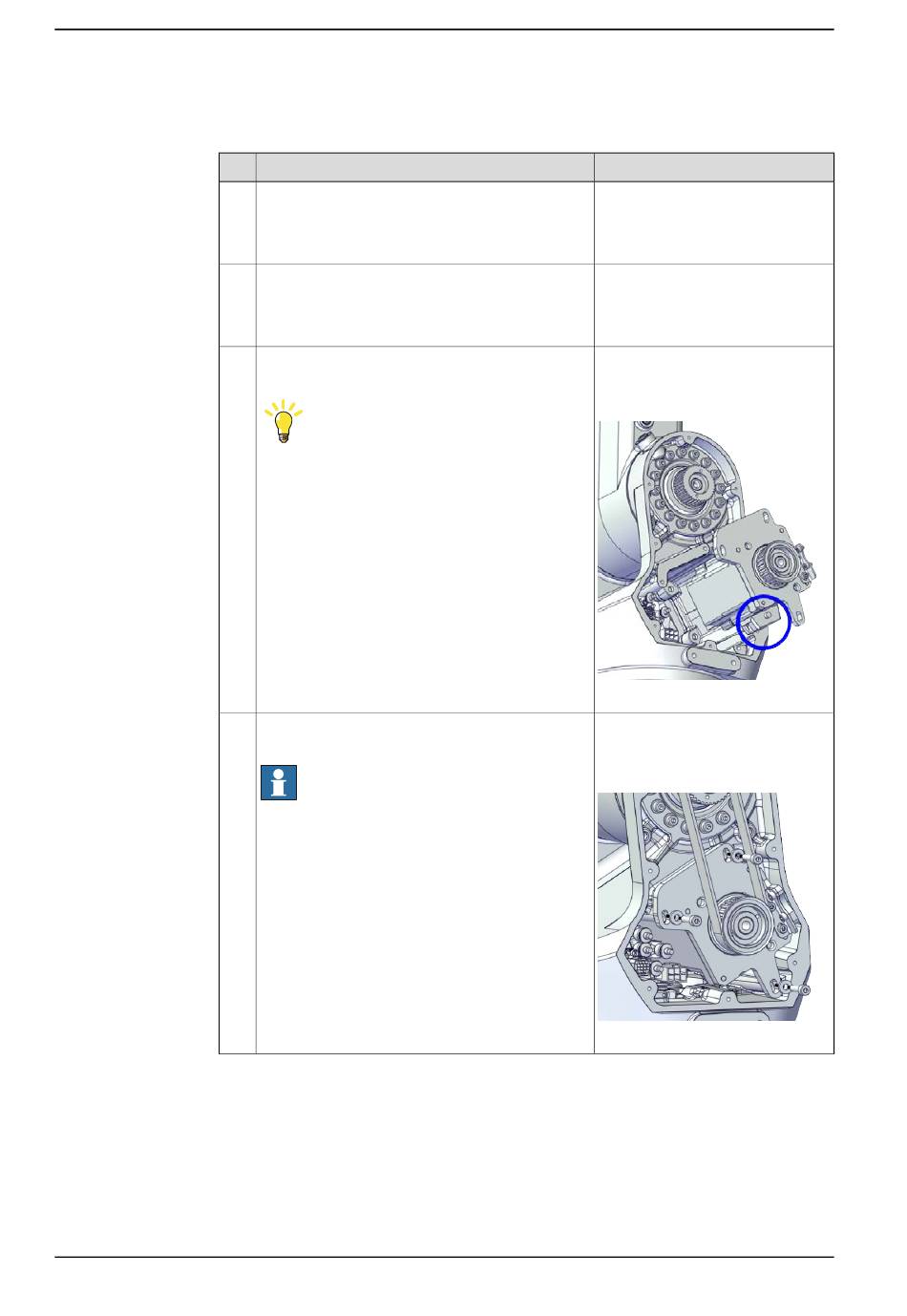

Wiedereinbau des Motors von Achse 2
1
2
3
4
Fortsetzung auf nächster Seite
532
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Stellen Sie Folgendes sicher:
• Alle Montageflächen sind sauber und unbe-
schädigt.
• Der Motor ist sauber und unbeschädigt.
Richten Sie den Motor korrekt aus und bringen
Sie ihn im Schwenkwerk an.
Tipp
Biegen Sie das Motorsignalkabel nach hinten zur
Schwenkwerk-Halterung.
Bringen Sie die Schrauben und Unterlegscheiben
wieder an.
Hinweis
Drehen Sie die Schrauben noch nicht fest.
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Hinweis
Motorausrichtung: Richten Sie den
Motor entsprechend der Abbildung
unten entsprechend dem einge-
kreisten Motoranschluss aus.
xx1800003027
Schraube: M4x16 12.9 Lafre
2C2B/FC6.9 (3 St.)
Unterlegscheibe, 3HAC063985-001
(3 St.)
xx1800002494
Produkthandbuch - IRB 1100
3HAC064992-003 Revision: J
