5 Reparatur
5.3.1 Austauschen des oberen Kabelpakets
Fortsetzung
4
5
Sichern des oberen Kabelpakets am Getriebe von Achse 2.
1
Fortsetzung auf nächster Seite
164
Aktion

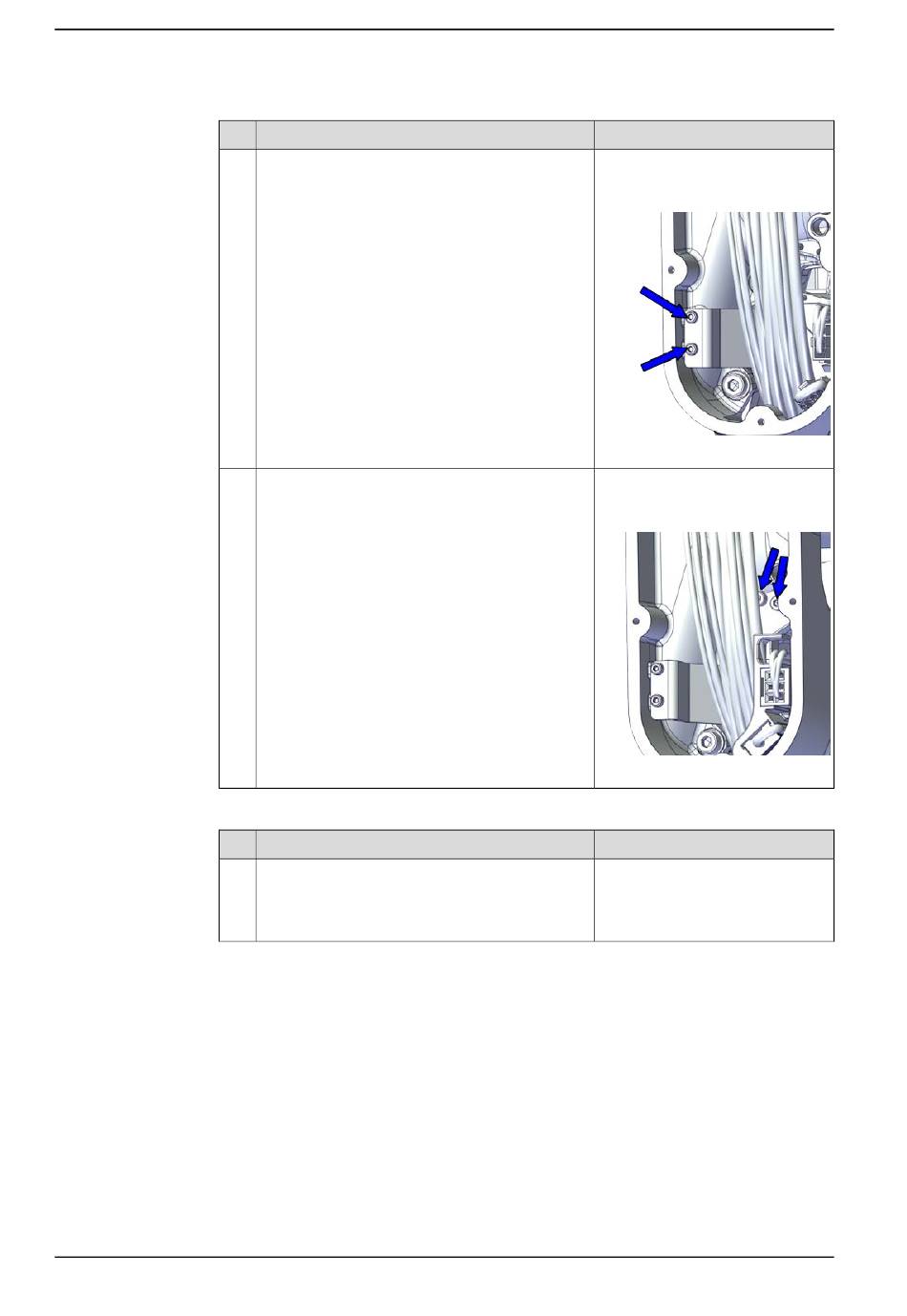

Bringen Sie die Kabelhalterung wieder an.
Bringen Sie die Anschlussplatte wieder an.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: M2.5x6 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 0,6 Nm
xx1800003006
Schraube: M3x12 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 0,4 Nm
xx1800003004
Hinweis
