Навигация И Икони На Папките
За да се придвижвате между папките, показани като раздели на LCD
дисплея, натискайте бутоните НАДЯСНО и НАЛЯВО. При навигацията
преминавате от последната на първата папка и обратно.

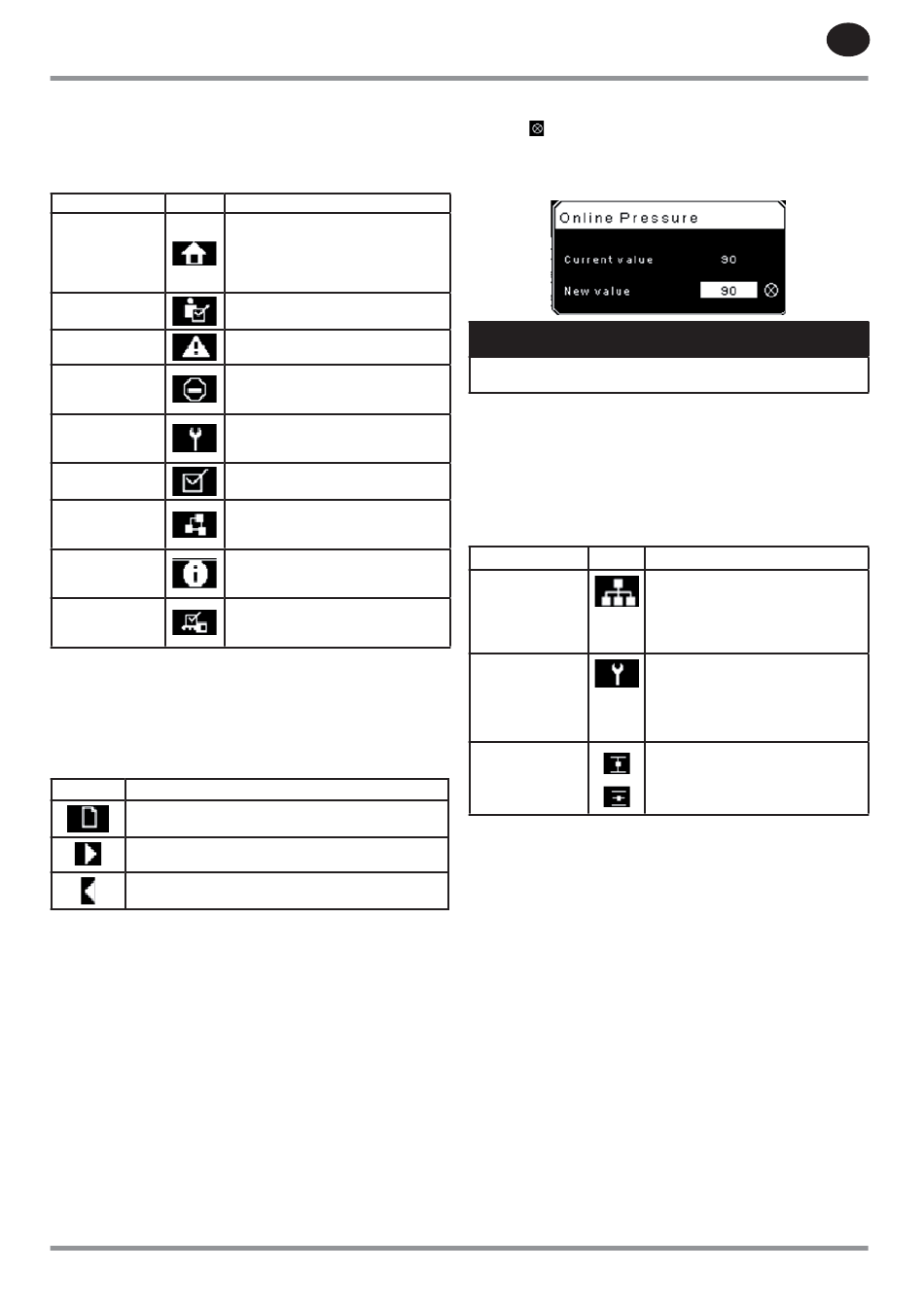

Таблица 29: Икони в лентата на папките
Име на папката Икона Описание
Начало
Настройки от
оператора
Събития
Trip History
(Хронология на
алармите)
Поддръжка
Общи настройки
Интегрална
последователност
Състояние
Фабрични
настройки

Навигация В Страниците
След като сте избрали желаната папка, натиснете клавиша НАДОЛУ, за да
се преместите в областта за избор на страница, след което използвайте
бутоните НАДЯСНО и НАЛЯВО, за да изберете желаната страница.
Използвайте бутона НАГОРЕ, за да се върнете в разделите на папките.
Таблица 30: Икони на страниците в заглавната лента
Икона
Начало на областта за избор на страница.
Показва, че има още страници, достъпни с преминаване
надясно.
Показва, че има още страници, достъпни с преминаване
наляво.

Достъп До Параметрите
След като сте избрали желаната страница, параметрите на страницата
могат да бъдат избирани с помощта на бутона НАДОЛУ. Курсорът се
премества на следващия параметър при всяко натискане на бутона
НАДОЛУ. Използвайте бутона НАГОРЕ, за да се върнете към предишния.
Курсорът се връща в началото, така че след като е избран последният
параметър, натискането на бутона НАДОЛУ ще премести курсора в
лентата на папките. Ако е избран първият параметър, натискането на
бутона НАГОРЕ ще придвижи курсора в областта за избор на страница.
След като сте избрали параметъра, за да влезете в него, натиснете бутона
ENTER. Направете промени, използвайки бутоните за навигация, и след
това въведете настройката с натискане на бутона ENTER. След като сте
влезли в параметъра, ако натиснете бутона ENTER, ще въведете текущата
настройка в програмата за управление и курсорът ще се придвижи
обратно към избрания параметър на страницата.
Когато курсорът е върху параметър, който има квадратче за включване/
изключване, ако натиснете бутона ENTER, ще смените настройката.
80447188 Изд. B
Основна информация за работата и
състоянието на системата. Първата
страница на тази папка е страницата по
подразбиране, когато контролерът се
включва за първи път.
Опции и настройки за конфигурация на
системата.
Регистър на събитията в системата.
Подробности за най-новите показани
аларми.
Състояние и конфигуриране
на известията за поддръжка на
компонентите на компресора.
Общи настройки като език, час и мерни
единици.
Комуникационен статус и
конфигурация на интегралната
последователност.
Измерванията или състоянието от/на
всички аналогови и цифрови входове/
изходи.
Параметри за настройка на
компресора. Показва и версиите на
хардуера и софтуера.
Описание
Тази икона се появява в прозорци за въвеждане на цифри (вж. фиг. 5.4
по-долу). Ако поставите курсора върху нея и след това натиснете бутона
ENTER, ще отмените въведената стойност и всички направени промени.
Фигура 69: Прозорец за въвеждане на цифрови стойности
БЕЛЕЖКА
Не всички страници съдържат достъпни за настройване
параметри. Някои съдържат информация само за четене.

Икони На Арматурното Табло
Арматурното табло дава бърз общ поглед върху състоянието на
системата. В таблицата по-долу са показани стандартните икони на
арматурното табло и техните описания. Имайте предвид, че цветът на
тези икони се променя според състоянието, зададено от приложението
по време на работа.
Таблица31: Икони на арматурното табло на Xe-70M
Наименование Икона Описание
Remote Control
(Дистанционно
управление)
Service Required
(Необходимо
е сервизно
обслужване)
Разтоварен
или
Натоварен

Съобщения За Състояние На Арматурното Табло
Арматурното табло също показва текущото работно състояние на
компресора. По време на работа на машината могат да се срещнат
следните състояния :
• Ready to Start (Готов за старт) – В момента няма активирана аларма
или състояние, което да възпрепятства старта. Машината може да
бъде стартирана чрез натискане на бутона за старт по всяко време.
• Starting (Стартиране) – На компресора е подадена команда за старт
и се извършва стартовият цикъл. Времето за това състояние може да
варира в зависимост от типа на старта на машината.
• Load Delay (Забавяне на натоварването) – Компресорът изчаква
кратък период от време след старта, преди да позволи на машината
да се натовари. Това гарантира, че машината е в работно състояние
преди натоварването.
• Running Loaded (Извършва се натоварване) – Компресорът работи
и произвежда въздух. Входният клапан е отворен, а изпускателният
клапан е затворен.
• Running Unloaded (Работи разтоварен) – Компресорът работи, но
не произвежда въздух. Входният клапан е затворен, а изпускателният
клапан е отворен.
• Reload Delay (Забавяне на натоварването) – Това е кратък период
от време след разтоварване на компресора, преди да е възможно той
да бъде отново натоварен. Това осигурява нужното време на входния
и обходния вентили да достигнат до нужното си положение.
Дистанционното управление
е активирано. Това може да
бъде дистанционен старт/стоп,
СОМ контрол, интегрална
последователност или уеб контрол.
Напомняне за наближаващ или минал
момент за извършване на сервизно
обслужване
(т. е.: трябва да се смени въздушен или
маслен филтър.
Компресорът е в разтоварено
състояние.
Компресорът е в натоварено
състояние.
