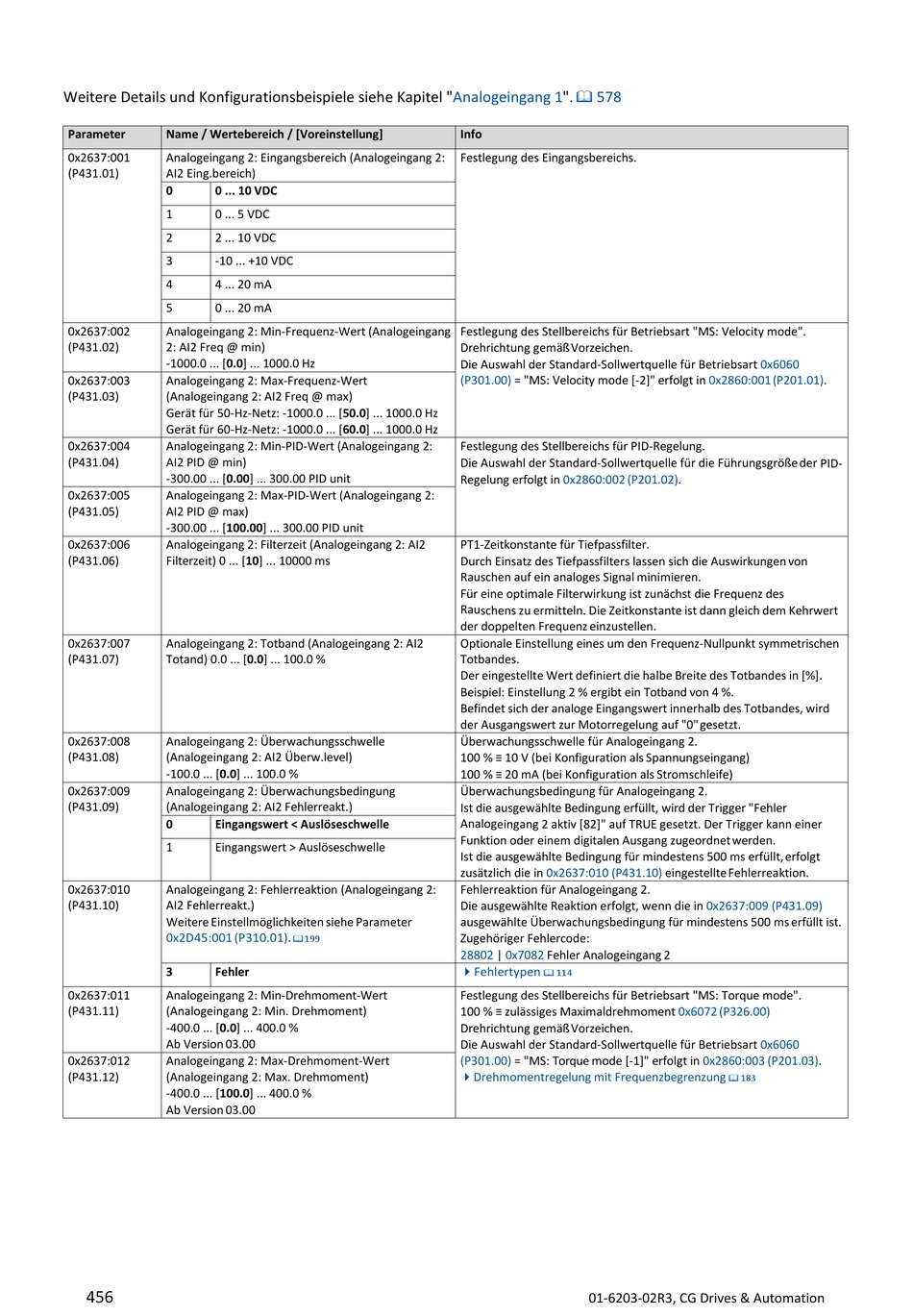

Weitere Details und Konfigurationsbeispiele siehe Kapitel
Parameter
Name / Wertebereich / [Voreinstellung]
0x2637:001
Analogeingang 2: Eingangsbereich (Analogeingang 2:
(P431.01)
AI2 Eing.bereich)
0
0 ... 10 VDC
1
0 ... 5 VDC
2
2 ... 10 VDC
3
-10 ... +10 VDC
4
4 ... 20 mA
5
0 ... 20 mA
0x2637:002
Analogeingang 2: Min-Frequenz-Wert (Analogeingang
(P431.02)
2: AI2 Freq @ min)
-1000.0 ... [0.0] ... 1000.0 Hz
0x2637:003
Analogeingang 2: Max-Frequenz-Wert
(P431.03)
(Analogeingang 2: AI2 Freq @ max)
Gerät für 50-Hz-Netz: -1000.0 ... [50.0] ... 1000.0 Hz
Gerät für 60-Hz-Netz: -1000.0 ... [60.0] ... 1000.0 Hz
0x2637:004
Analogeingang 2: Min-PID-Wert (Analogeingang 2:
(P431.04)
AI2 PID @ min)
-300.00 ... [0.00] ... 300.00 PID unit
0x2637:005
Analogeingang 2: Max-PID-Wert (Analogeingang 2:
(P431.05)
AI2 PID @ max)
-300.00 ... [100.00] ... 300.00 PID unit
0x2637:006
Analogeingang 2: Filterzeit (Analogeingang 2: AI2
(P431.06)
Filterzeit) 0 ... [10] ... 10000 ms
0x2637:007
Analogeingang 2: Totband (Analogeingang 2: AI2
(P431.07)
Totand) 0.0 ... [0.0] ... 100.0 %
0x2637:008
Analogeingang 2: Überwachungsschwelle
(P431.08)
(Analogeingang 2: AI2 Überw.level)
-100.0 ... [0.0] ... 100.0 %
0x2637:009
Analogeingang 2: Überwachungsbedingung
(P431.09)
(Analogeingang 2: AI2 Fehlerreakt.)
0
Eingangswert < Auslöseschwelle
1
Eingangswert > Auslöseschwelle
0x2637:010
Analogeingang 2: Fehlerreaktion (Analogeingang 2:
(P431.10)
AI2 Fehlerreakt.)
Weitere Einstellmöglichkeiten siehe Parameter
0x2D45:001
(P310.01).
3
Fehler
0x2637:011
Analogeingang 2: Min-Drehmoment-Wert
(P431.11)
(Analogeingang 2: Min. Drehmoment)
-400.0 ... [0.0] ... 400.0 %
Ab Version 03.00
0x2637:012
Analogeingang 2: Max-Drehmoment-Wert
(P431.12)
(Analogeingang 2: Max. Drehmoment)
-400.0 ... [100.0] ... 400.0 %
Ab Version 03.00
456
"Analogeingang
Info
Festlegung des Eingangsbereichs.
Festlegung des Stellbereichs für Betriebsart "MS: Velocity mode".
Drehrichtung gemäß Vorzeichen.
Die Auswahl der Standard-Sollwertquelle für Betriebsart
(P301.00)
Festlegung des Stellbereichs für PID-Regelung.
Die Auswahl der Standard-Sollwertquelle für die Führungsgröße der PID-
Regelung erfolgt in
PT1-Zeitkonstante für Tiefpassfilter.
Durch Einsatz des Tiefpassfilters lassen sich die Auswirkungen von
Rauschen auf ein analoges Signal minimieren.
Für eine optimale Filterwirkung ist zunächst die Frequenz des
Rau schens zu ermitteln. Die Zeitkonstante ist dann gleich dem Kehrwert
der doppelten Frequenz einzustellen.
Optionale Einstellung eines um den Frequenz-Nullpunkt symmetrischen
Totbandes.
Der eingestellte Wert definiert die halbe Breite des Totbandes in [%].
Beispiel: Einstellung 2 % ergibt ein Totband von 4 %.
Befindet sich der analoge Eingangswert innerhalb des Totbandes, wird
der Ausgangswert zur Motorregelung auf "0" gesetzt.
Überwachungsschwelle für Analogeingang 2.
100 % ≡ 10 V (bei Konfiguration als Spannungseingang)
100 % ≡ 20 mA (bei Konfiguration als Stromschleife)
Überwachungsbedingung für Analogeingang 2.
Ist die ausgewählte Bedingung erfüllt, wird der Trigger "Fehler
Analog eingang 2 aktiv [82]" auf TRUE gesetzt. Der Trigger kann einer
Funktion oder einem digitalen Ausgang zugeordnet werden.
Ist die ausgewählte Bedingung für mindestens 500 ms erfüllt, erfolgt
zusätzlich die in
Fehlerreaktion für Analogeingang 2.
Die ausgewählte Reaktion erfolgt, wenn die in
ausgewählte Überwachungsbedingung für mindestens 500 ms erfüllt ist.
Zugehöriger Fehlercode:
199
28802
Fehlertypen
Festlegung des Stellbereichs für Betriebsart "MS: Torque mode".
100 % ≡ zulässiges Maximaldrehmoment
Drehrichtung gemäß Vorzeichen.
Die Auswahl der Standard-Sollwertquelle für Betriebsart
(P301.00)
Drehmomentregelung mit Frequenzbegrenzung
1".
578
= "MS: Velocity mode [-2]" erfolgt in
0x2860:002
(P201.02).
0x2637:010 (P431.10)
eingestellte Fehlerreaktion.
|
0x7082
Fehler Analogeingang 2
114
= "MS: Torque mode [-1]" erfolgt in
01-6203-02R3, CG Drives & Automation
0x6060
0x2860:001
(P201.01).
0x2637:009 (P431.09)
0x6072 (P326.00)
0x6060
0x2860:003
(P201.03).
