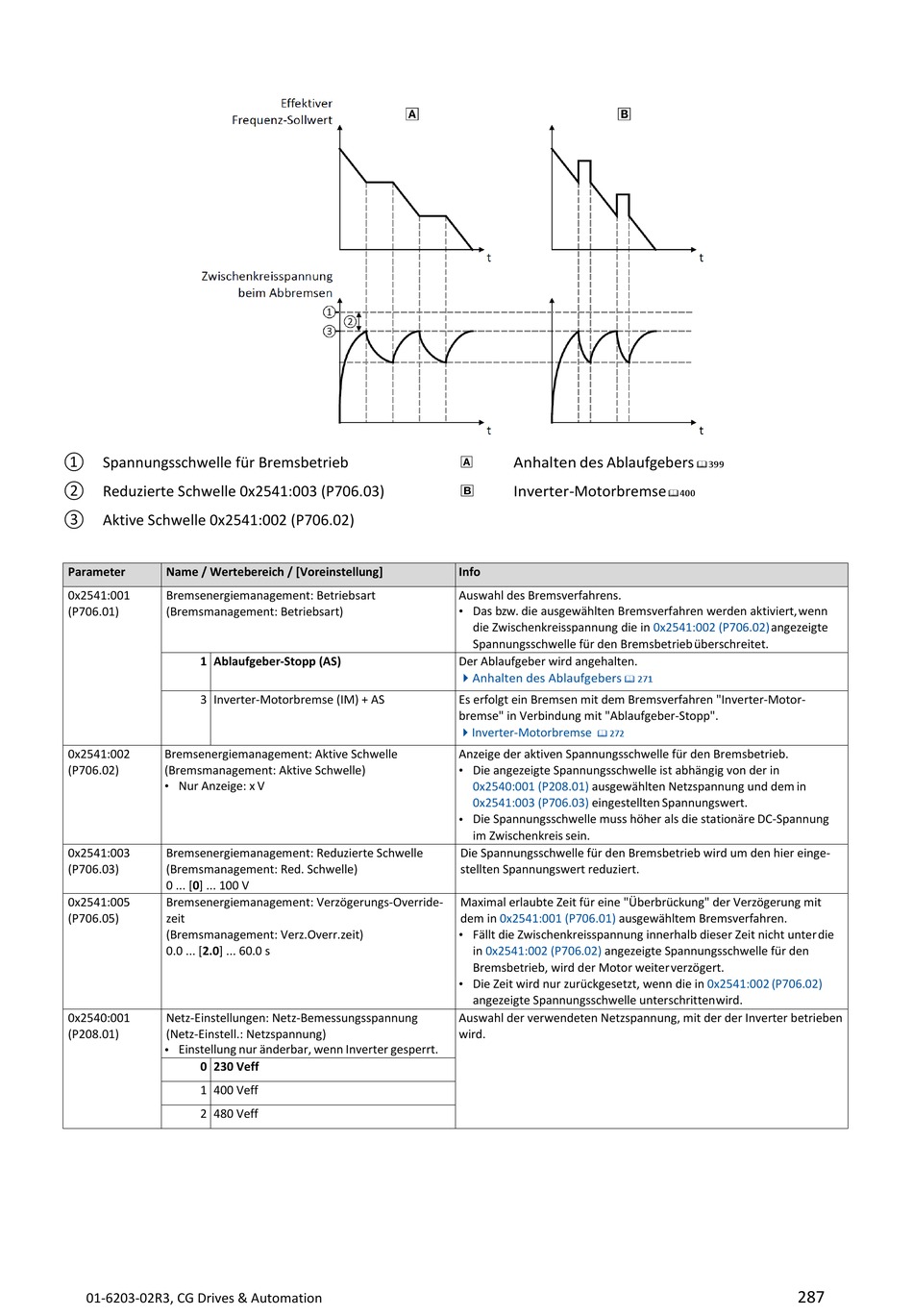

Emotron VS10 Bedienungsanleitung Seite 287

① Spannungsschwelle für Bremsbetrieb
② Reduzierte Schwelle 0x2541:003 (P706.03)
③ Aktive Schwelle 0x2541:002 (P706.02)
Parameter Name / Wertebereich / [Voreinstellung]
0x2541:001 Bremsenergiemanagement: Betriebsart
(P706.01) (Bremsmanagement: Betriebsart)
1 Ablaufgeber-Stopp (AS)
3 Inverter-Motorbremse (IM) + AS
0x2541:002 Bremsenergiemanagement: Aktive Schwelle
(P706.02) (Bremsmanagement: Aktive Schwelle)
• Nur Anzeige: x V
0x2541:003 Bremsenergiemanagement: Reduzierte Schwelle
(P706.03) (Bremsmanagement: Red. Schwelle)
0 ... [0] ... 100 V
0x2541:005 Bremsenergiemanagement: Verzögerungs-Override-
(P706.05) zeit
(Bremsmanagement: Verz.Overr.zeit)
0.0 ... [2.0] ... 60.0 s
0x2540:001 Netz-Einstellungen: Netz-Bemessungsspannung
(P208.01) (Netz-Einstell.: Netzspannung)
• Einstellung nur änderbar, wenn Inverter gesperrt.
0 230 Veff
1 400 Veff
2 480 Veff
01-6203-02R3, CG Drives & Automation
Anhalten des Ablaufgebers

Inverter-Motorbremse

Info
Auswahl des Bremsverfahrens.
• Das bzw. die ausgewählten Bremsverfahren werden aktiviert, wenn
die Zwischenkreisspannung die in
Spannungsschwelle für den Bremsbetrieb überschreitet.
Der Ablaufgeber wird angehalten.
Anhalten des Ablaufgebers
 271
Es erfolgt ein Bremsen mit dem Bremsverfahren "Inverter-Motor-
bremse" in Verbindung mit "Ablaufgeber-Stopp".
Inverter-Motorbremse
 272
Anzeige der aktiven Spannungsschwelle für den Bremsbetrieb.
• Die angezeigte Spannungsschwelle ist abhängig von der in
0x2540:001 (P208.01) ausgewählten Netzspannung und dem in
0x2541:003 (P706.03) eingestellten Spannungswert.
• Die Spannungsschwelle muss höher als die stationäre DC-Spannung
im Zwischenkreis sein.
Die Spannungsschwelle für den Bremsbetrieb wird um den hier einge-
stellten Spannungswert reduziert.
Maximal erlaubte Zeit für eine "Überbrückung" der Verzögerung mit
dem in 0x2541:001 (P706.01) ausgewähltem Bremsverfahren.
• Fällt die Zwischenkreisspannung innerhalb dieser Zeit nicht unter die
in 0x2541:002 (P706.02) angezeigte Spannungsschwelle für den
Bremsbetrieb, wird der Motor weiter verzögert.
• Die Zeit wird nur zurückgesetzt, wenn die in
angezeigte Spannungsschwelle unterschritten wird.
Auswahl der verwendeten Netzspannung, mit der der Inverter betrieben
wird.
 399
 400
0x2541:002 (P706.02) angezeigte
0x2541:002 (P706.02)
