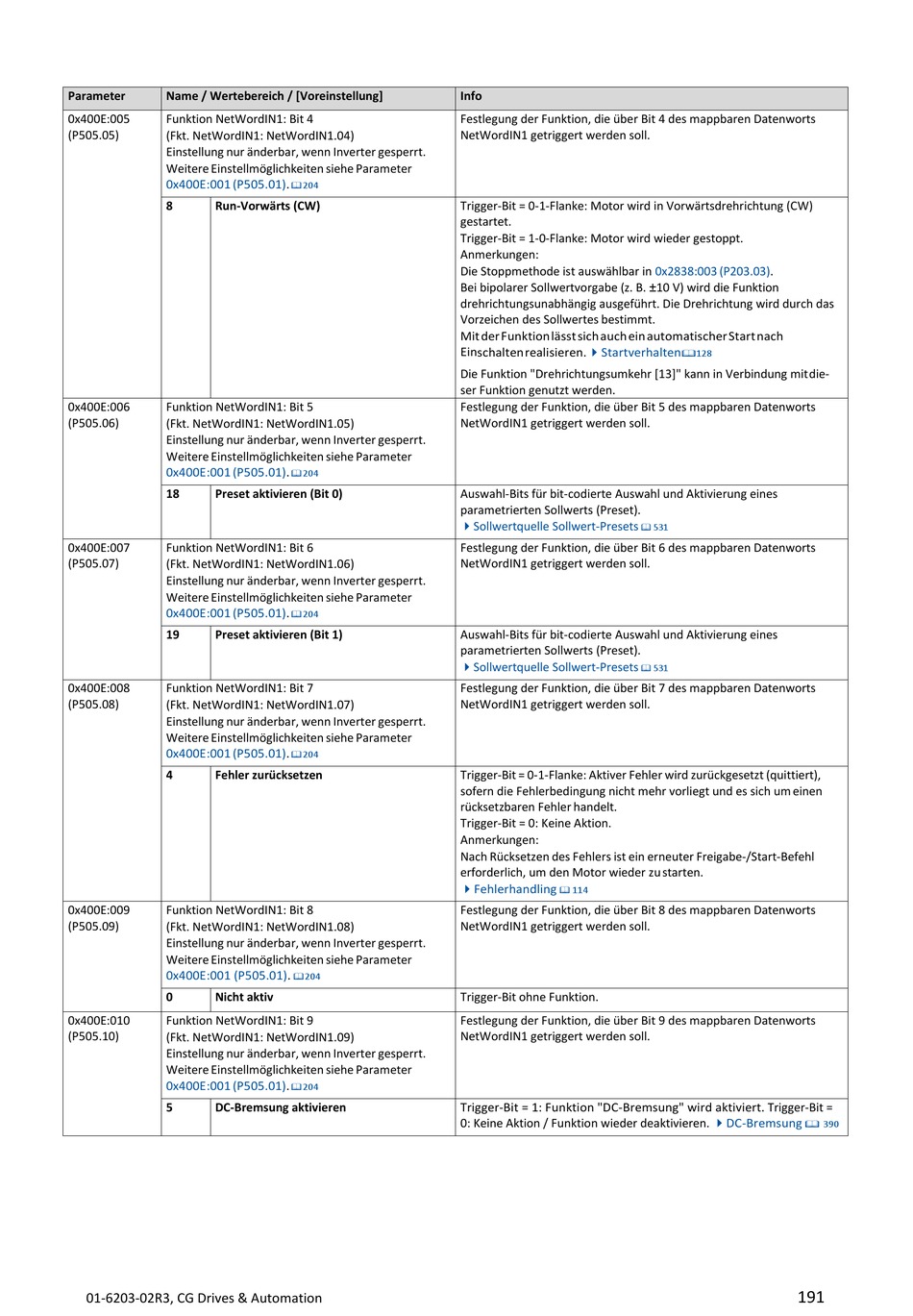

Parameter
Name / Wertebereich / [Voreinstellung]
0x400E:005
Funktion NetWordIN1: Bit 4
(P505.05)
(Fkt. NetWordIN1: NetWordIN1.04)
Einstellung nur änderbar, wenn Inverter gesperrt.
Weitere Einstellmöglichkeiten siehe Parameter
0x400E:001
(P505.01).
8
Run-Vorwärts (CW)
0x400E:006
Funktion NetWordIN1: Bit 5
(P505.06)
(Fkt. NetWordIN1: NetWordIN1.05)
Einstellung nur änderbar, wenn Inverter gesperrt.
Weitere Einstellmöglichkeiten siehe Parameter
0x400E:001
(P505.01).
18
Preset aktivieren (Bit 0)
0x400E:007
Funktion NetWordIN1: Bit 6
(P505.07)
(Fkt. NetWordIN1: NetWordIN1.06)
Einstellung nur änderbar, wenn Inverter gesperrt.
Weitere Einstellmöglichkeiten siehe Parameter
0x400E:001
(P505.01).
19
Preset aktivieren (Bit 1)
0x400E:008
Funktion NetWordIN1: Bit 7
(P505.08)
(Fkt. NetWordIN1: NetWordIN1.07)
Einstellung nur änderbar, wenn Inverter gesperrt.
Weitere Einstellmöglichkeiten siehe Parameter
0x400E:001
(P505.01).
4
Fehler zurücksetzen
0x400E:009
Funktion NetWordIN1: Bit 8
(P505.09)
(Fkt. NetWordIN1: NetWordIN1.08)
Einstellung nur änderbar, wenn Inverter gesperrt.
Weitere Einstellmöglichkeiten siehe Parameter
0x400E:001
(P505.01).
0
Nicht aktiv
0x400E:010
Funktion NetWordIN1: Bit 9
(P505.10)
(Fkt. NetWordIN1: NetWordIN1.09)
Einstellung nur änderbar, wenn Inverter gesperrt.
Weitere Einstellmöglichkeiten siehe Parameter
0x400E:001
(P505.01).
5
DC-Bremsung aktivieren
01-6203-02R3, CG Drives & Automation
Info
Festlegung der Funktion, die über Bit 4 des mappbaren Datenworts
NetWordIN1 getriggert werden soll.
204
Trigger-Bit = 0-1-Flanke: Motor wird in Vorwärtsdrehrichtung (CW)
gestartet.
Trigger-Bit = 1-0-Flanke: Motor wird wieder gestoppt.
Anmerkungen:
Die Stoppmethode ist auswählbar in
Bei bipolarer Sollwertvorgabe (z. B. ±10 V) wird die Funktion
drehrichtungsunabhängig ausgeführt. Die Drehrichtung wird durch das
Vorzeichen des Sollwertes bestimmt.
Mit der Funktion lässt sich auch ein automatischer Start nach
Ein schalten realisieren.
Die Funktion "Drehrichtungsumkehr [13]" kann in Verbindung mit die-
ser Funktion genutzt werden.
Festlegung der Funktion, die über Bit 5 des mappbaren Datenworts
NetWordIN1 getriggert werden soll.
204
Auswahl-Bits für bit-codierte Auswahl und Aktivierung eines
parametrierten Sollwerts (Preset).
Sollwertquelle Sollwert-Presets
Festlegung der Funktion, die über Bit 6 des mappbaren Datenworts
NetWordIN1 getriggert werden soll.
204
Auswahl-Bits für bit-codierte Auswahl und Aktivierung eines
parametrierten Sollwerts (Preset).
Sollwertquelle Sollwert-Presets
Festlegung der Funktion, die über Bit 7 des mappbaren Datenworts
NetWordIN1 getriggert werden soll.
204
Trigger-Bit = 0-1-Flanke: Aktiver Fehler wird zurückgesetzt (quittiert),
sofern die Fehlerbedingung nicht mehr vorliegt und es sich um einen
rücksetzbaren Fehler handelt.
Trigger-Bit = 0: Keine Aktion.
Anmerkungen:
Nach Rücksetzen des Fehlers ist ein erneuter Freigabe-/Start-Befehl
erforderlich, um den Motor wieder zu starten.
Fehlerhandling
Festlegung der Funktion, die über Bit 8 des mappbaren Datenworts
NetWordIN1 getriggert werden soll.
204
Trigger-Bit ohne Funktion.
Festlegung der Funktion, die über Bit 9 des mappbaren Datenworts
NetWordIN1 getriggert werden soll.
204
Trigger-Bit = 1: Funktion "DC-Bremsung" wird aktiviert. Trigger-Bit =
0: Keine Aktion / Funktion wieder deaktivieren.
0x2838:003
(P203.03).
Startverhalten
128
531
531
114
DC-Bremsung
