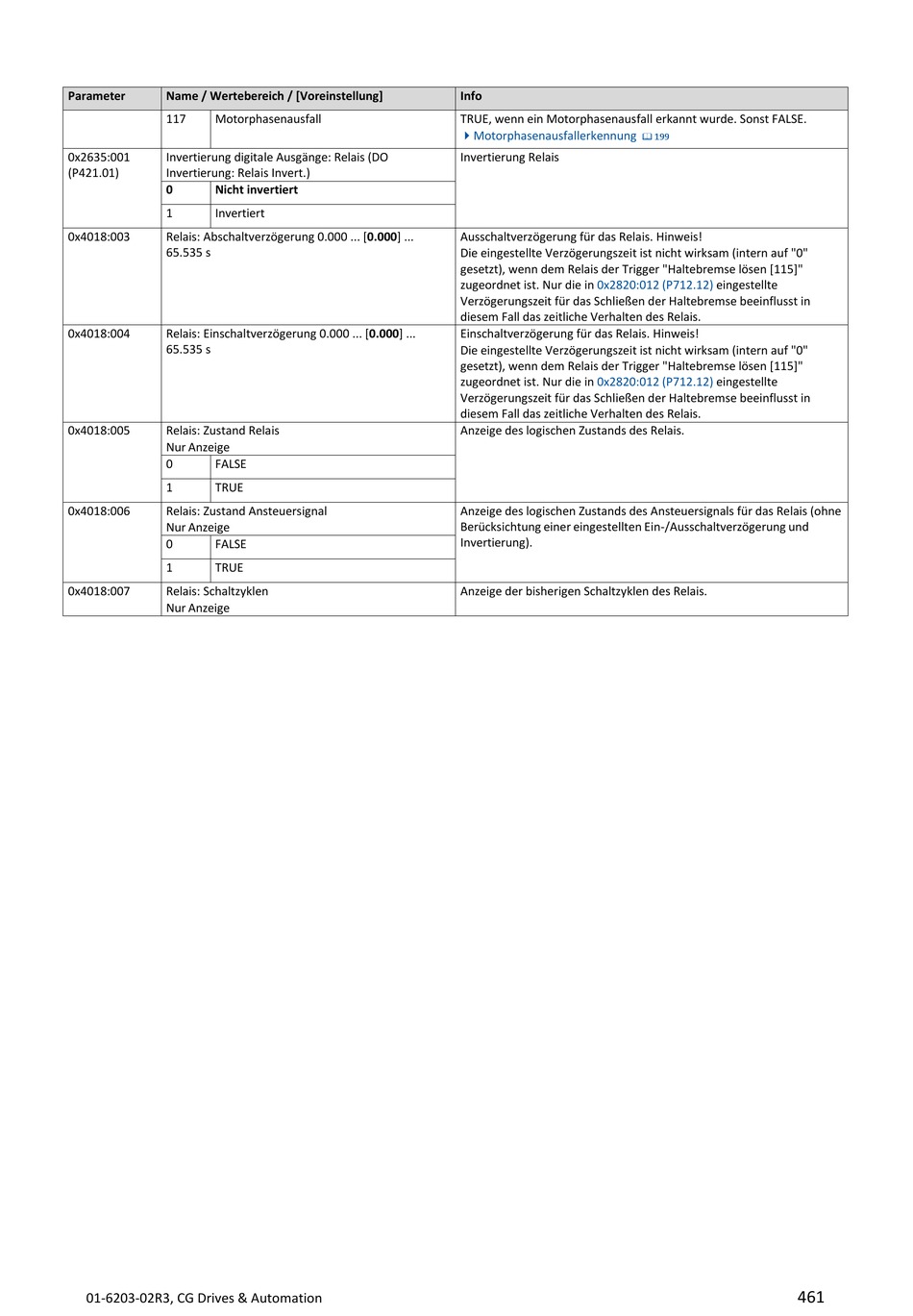

Motorphasenausfallerkennung - Emotron VS10 Bedienungsanleitung

Parameter Name / Wertebereich / [Voreinstellung]
117 Motorphasenausfall
0x2635:001 Invertierung digitale Ausgänge: Relais (DO
(P421.01) Invertierung: Relais Invert.)
0 Nicht invertiert
1 Invertiert
0x4018:003 Relais: Abschaltverzögerung 0.000 ... [0.000] ...
65.535 s
0x4018:004 Relais: Einschaltverzögerung 0.000 ... [0.000] ...
65.535 s
0x4018:005 Relais: Zustand Relais
Nur Anzeige
0 FALSE
1 TRUE
0x4018:006 Relais: Zustand Ansteuersignal
Nur Anzeige
0 FALSE
1 TRUE
0x4018:007 Relais: Schaltzyklen
Nur Anzeige
01-6203-02R3, CG Drives & Automation
Info
TRUE, wenn ein Motorphasenausfall erkannt wurde. Sonst FALSE.
Motorphasenausfallerkennung
Invertierung Relais
Ausschaltverzögerung für das Relais. Hinweis!
Die eingestellte Verzögerungszeit ist nicht wirksam (intern auf "0"
gesetzt), wenn dem Relais der Trigger "Haltebremse lösen [115]"
zugeordnet ist. Nur die in 0x2820:012 (P712.12)
Verzögerungszeit für das Schließen der Haltebremse beeinflusst in
diesem Fall das zeitliche Verhalten des Relais.
Einschaltverzögerung für das Relais. Hinweis!
Die eingestellte Verzögerungszeit ist nicht wirksam (intern auf "0"
gesetzt), wenn dem Relais der Trigger "Haltebremse lösen [115]"
zugeordnet ist. Nur die in 0x2820:012 (P712.12)
Verzögerungszeit für das Schließen der Haltebremse beeinflusst in
diesem Fall das zeitliche Verhalten des Relais.
Anzeige des logischen Zustands des Relais.
Anzeige des logischen Zustands des Ansteuersignals für das Relais (ohne
Berücksichtung einer eingestellten Ein-/Ausschaltverzögerung und
Invertierung).
Anzeige der bisherigen Schaltzyklen des Relais.
 199
eingestellte
eingestellte
461
