FC 300 Projektierungshandbuch

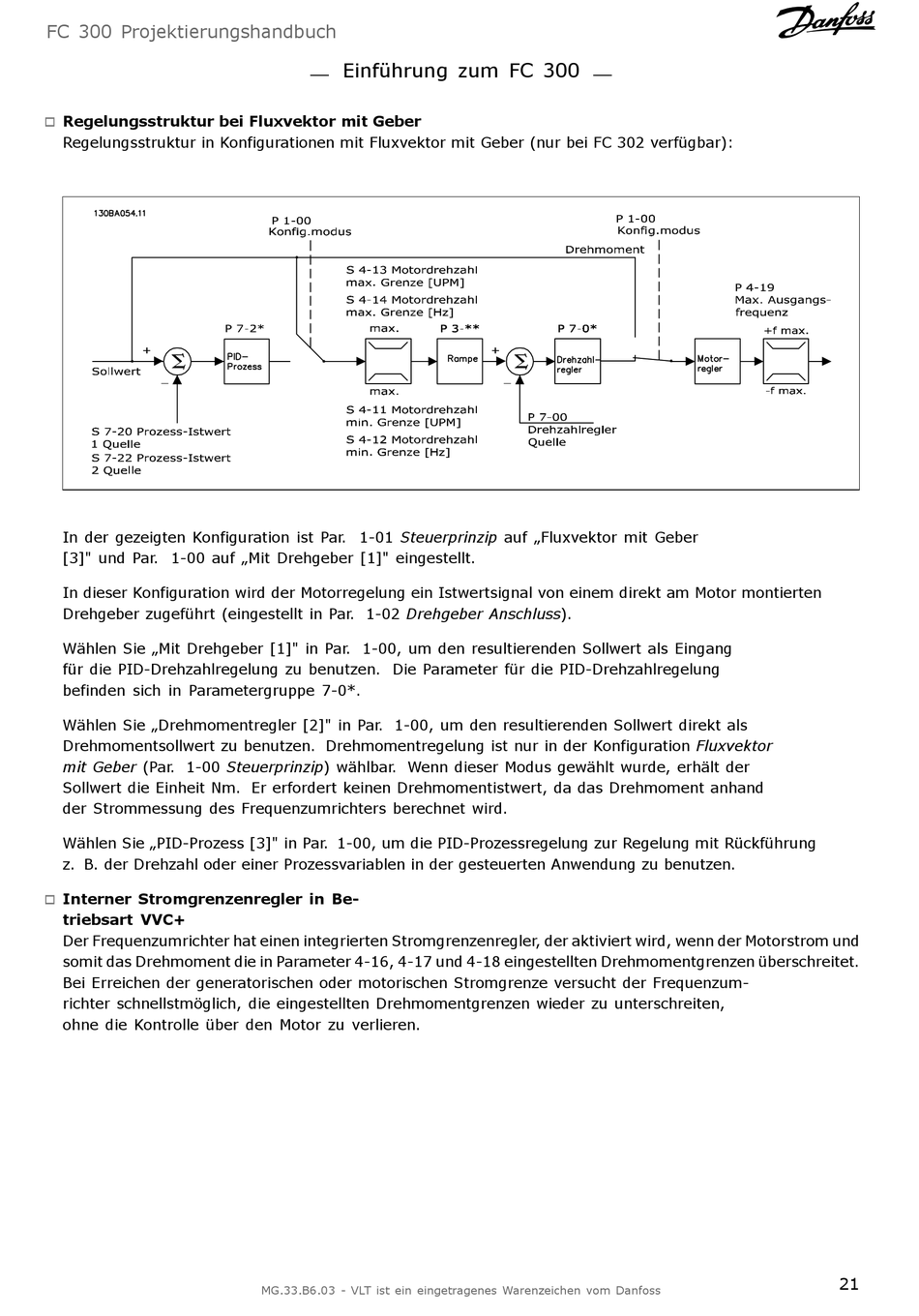

Regelungsstruktur bei Fluxvektor mit Geber
"
Regelungsstruktur in Konfigurationen mit Fluxvektor mit Geber (nur bei FC 302 verfügbar):
In der gezeigten Konfiguration ist Par. 1-01 Steuerprinzip auf „Fluxvektor mit Geber
[3]" und Par. 1-00 auf „Mit Drehgeber [1]" eingestellt.
In dieser Konfiguration wird der Motorregelung ein Istwertsignal von einem direkt am Motor montierten
Drehgeber zugeführt (eingestellt in Par. 1-02 Drehgeber Anschluss).
Wählen Sie „Mit Drehgeber [1]" in Par. 1-00, um den resultierenden Sollwert als Eingang
für die PID-Drehzahlregelung zu benutzen. Die Parameter für die PID-Drehzahlregelung
befinden sich in Parametergruppe 7-0*.
Wählen Sie „Drehmomentregler [2]" in Par. 1-00, um den resultierenden Sollwert direkt als
Drehmomentsollwert zu benutzen. Drehmomentregelung ist nur in der Konfiguration Fluxvektor
mit Geber (Par. 1-00 Steuerprinzip) wählbar. Wenn dieser Modus gewählt wurde, erhält der
Sollwert die Einheit Nm. Er erfordert keinen Drehmomentistwert, da das Drehmoment anhand
der Strommessung des Frequenzumrichters berechnet wird.
Wählen Sie „PID-Prozess [3]" in Par. 1-00, um die PID-Prozessregelung zur Regelung mit Rückführung
z. B. der Drehzahl oder einer Prozessvariablen in der gesteuerten Anwendung zu benutzen.
Interner Stromgrenzenregler in Be-
"
triebsart VVC+
Der Frequenzumrichter hat einen integrierten Stromgrenzenregler, der aktiviert wird, wenn der Motorstrom und
somit das Drehmoment die in Parameter 4-16, 4-17 und 4-18 eingestellten Drehmomentgrenzen überschreitet.
Bei Erreichen der generatorischen oder motorischen Stromgrenze versucht der Frequenzum-
richter schnellstmöglich, die eingestellten Drehmomentgrenzen wieder zu unterschreiten,
ohne die Kontrolle über den Motor zu verlieren.
Einführung zum FC 300
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
21
