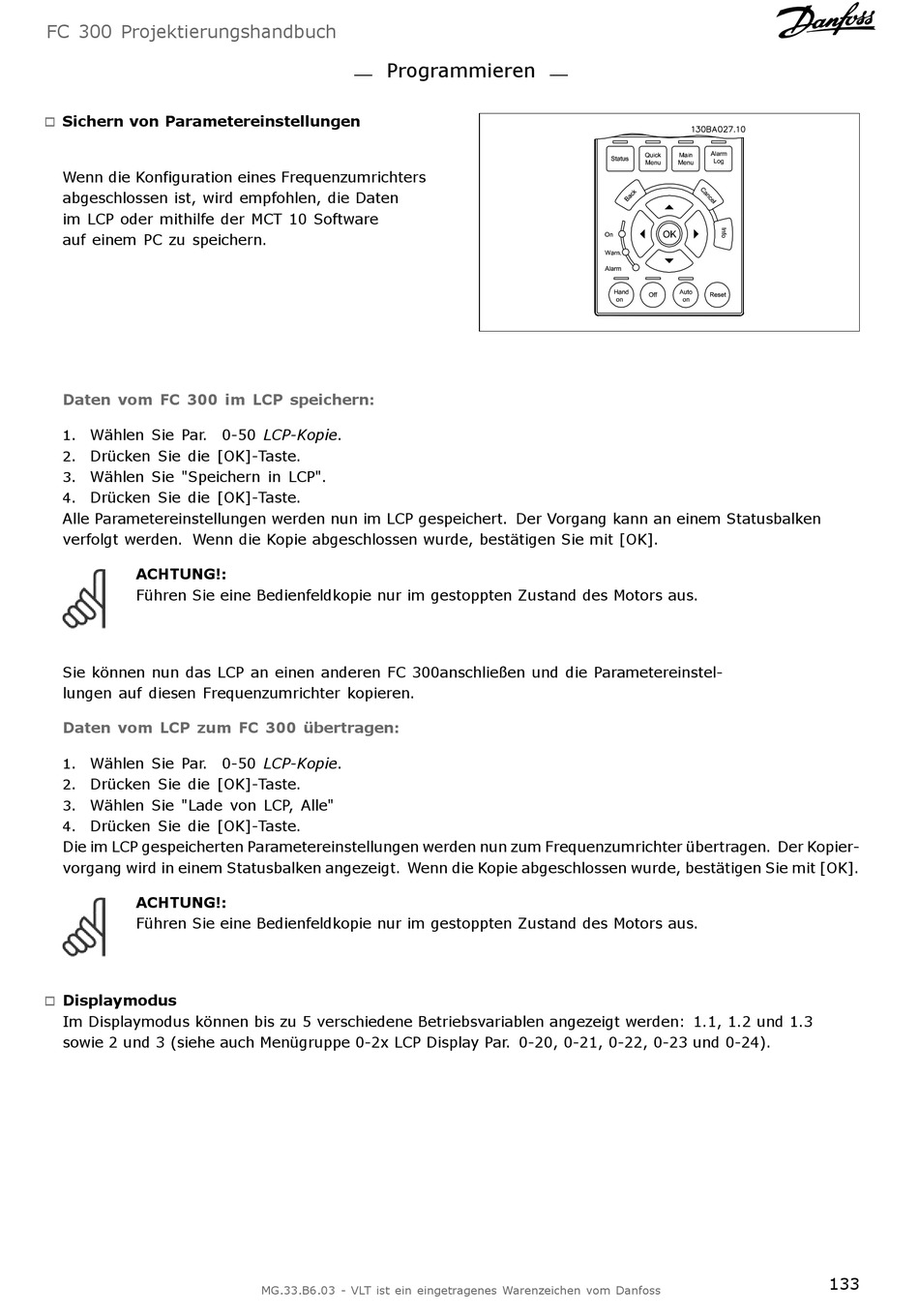

FC 300 Projektierungshandbuch

Sichern von Parametereinstellungen

"
Wenn die Konfiguration eines Frequenzumrichters
abgeschlossen ist, wird empfohlen, die Daten
im LCP oder mithilfe der MCT 10 Software
auf einem PC zu speichern.

Daten vom FC 300 im LCP speichern:

1. Wählen Sie Par. 0-50 LCP-Kopie.
Drücken Sie die [OK]-Taste.
2.
Wählen Sie "Speichern in LCP".
3.
Drücken Sie die [OK]-Taste.
4.
Alle Parametereinstellungen werden nun im LCP gespeichert. Der Vorgang kann an einem Statusbalken
verfolgt werden. Wenn die Kopie abgeschlossen wurde, bestätigen Sie mit [OK].
ACHTUNG!:
Führen Sie eine Bedienfeldkopie nur im gestoppten Zustand des Motors aus.
Sie können nun das LCP an einen anderen FC 300anschließen und die Parametereinstel-
lungen auf diesen Frequenzumrichter kopieren.
Daten vom LCP zum FC 300 übertragen:
Wählen Sie Par. 0-50 LCP-Kopie.
1.
Drücken Sie die [OK]-Taste.
2.
Wählen Sie "Lade von LCP, Alle"
3.
Drücken Sie die [OK]-Taste.
4.
Die im LCP gespeicherten Parametereinstellungen werden nun zum Frequenzumrichter übertragen. Der Kopier-
vorgang wird in einem Statusbalken angezeigt. Wenn die Kopie abgeschlossen wurde, bestätigen Sie mit [OK].
ACHTUNG!:
Führen Sie eine Bedienfeldkopie nur im gestoppten Zustand des Motors aus.

Displaymodus

"
Im Displaymodus können bis zu 5 verschiedene Betriebsvariablen angezeigt werden: 1.1, 1.2 und 1.3
sowie 2 und 3 (siehe auch Menügruppe 0-2x LCP Display Par. 0-20, 0-21, 0-22, 0-23 und 0-24).
Programmieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
133
