3.6.5 Regelungsstruktur bei Fluxvektor mit Geber (nur FC 302)

3 3

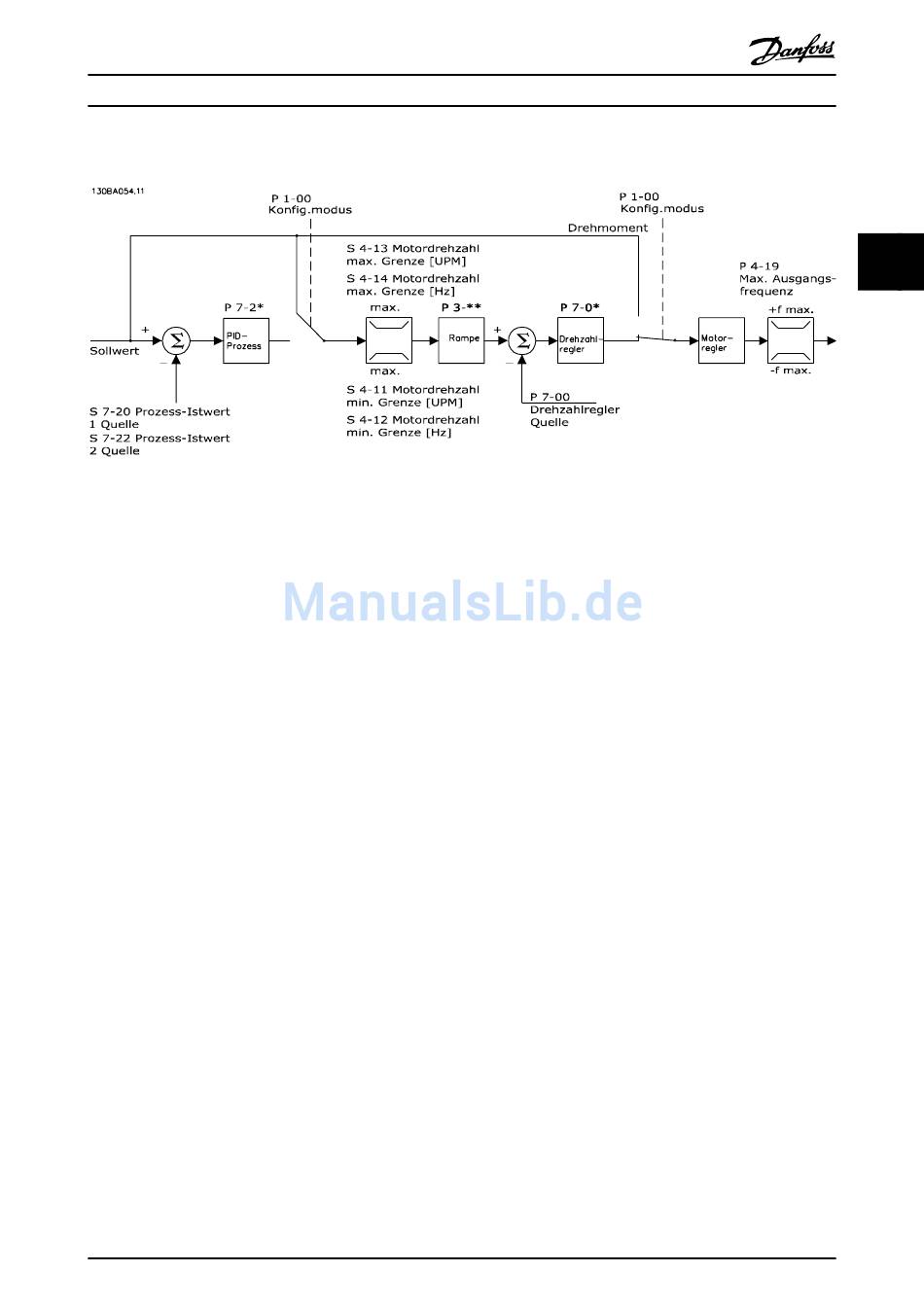

Abbildung 3.8 Regelungsstruktur bei Konfiguration mit Fluxvektor mit Geber (nur bei FC 302 verfügbar)
Siehe Aktive/Inaktive Parameter in verschiedenen Antriebssteuerungsmodi im Programmierhandbuch für eine Übersicht der
verfügbaren Steuerungskonfigurationen, je nach Verwendung eines AC-Motors oder Vollpol-PM-Motors. In der gezeigten
Konfiguration ist 1-01 Steuerprinzip auf [3] Fluxvektor mit Geber und 1-00 Regelverfahren auf [1] Mit Drehgeber eingestellt.
In dieser Konfiguration wird der Motorregelung ein Istwertsignal von einem direkt am Motor montierten Drehgeber
zugeführt (eingestellt in 1-02 Drehgeber Anschluss).
Wählen Sie [1] Mit Drehgeber in 1-00 Regelverfahren, um den resultierenden Sollwert als Eingang für die PID-Drehzahlre-
gelung zu benutzen. Parameter für den PID-Drehzahlregler befinden sich in Parametergruppe 7-0* PID-Drehzahlregler.
Wählen Sie [2] Drehmomentregler in 1-00 Regelverfahren, um den resultierenden Sollwert direkt als Drehmomentsollwert zu
benutzen. Drehmomentregelung kann nur in der Konfiguration Fluxvektor mit Geber (1-01 Steuerprinzip) gewählt werden.
Wenn dieser Modus gewählt wurde, erhält der Sollwert die Einheit Nm. Er benötigt keinen Drehmomentistwert, da das
Drehmoment anhand der Strommessung des Frequenzumrichters berechnet wird.
Wählen Sie [3] PID-Prozess in 1-00 Regelverfahren, um die PID-Prozessregelung zur Regelung mit Rückführung z. B. bei einer
Druck- oder Durchflussregelung zu verwenden.
