FC 300 Projektierungshandbuch

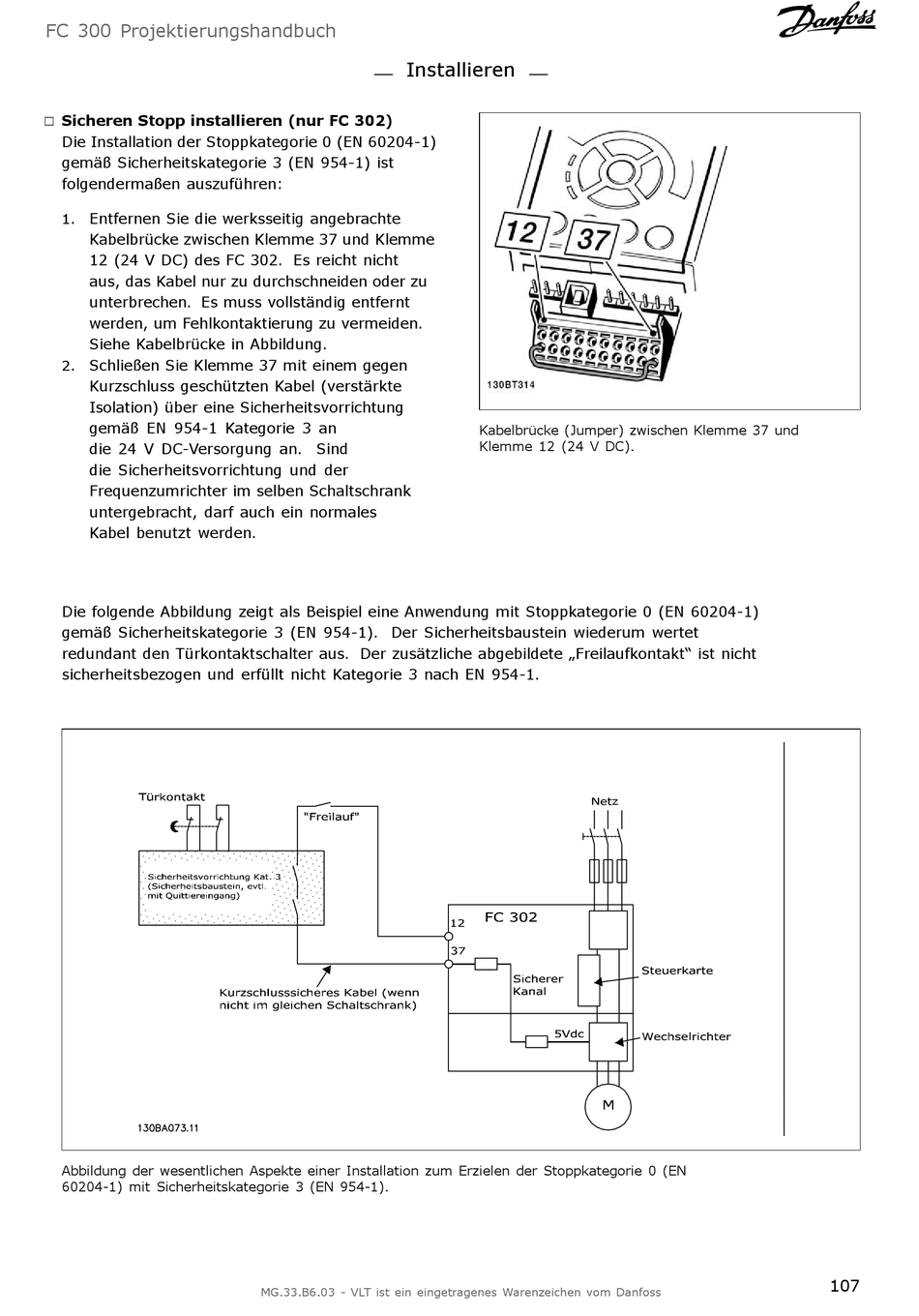

Sicheren Stopp installieren (nur FC 302)

"
Die Installation der Stoppkategorie 0 (EN 60204-1)
gemäß Sicherheitskategorie 3 (EN 954-1) ist
folgendermaßen auszuführen:
Entfernen Sie die werksseitig angebrachte
1.
Kabelbrücke zwischen Klemme 37 und Klemme
12 (24 V DC) des FC 302. Es reicht nicht
aus, das Kabel nur zu durchschneiden oder zu
unterbrechen. Es muss vollständig entfernt
werden, um Fehlkontaktierung zu vermeiden.
Siehe Kabelbrücke in Abbildung.
Schließen Sie Klemme 37 mit einem gegen
2.
Kurzschluss geschützten Kabel (verstärkte
Isolation) über eine Sicherheitsvorrichtung
gemäß EN 954-1 Kategorie 3 an
die 24 V DC-Versorgung an. Sind
die Sicherheitsvorrichtung und der
Frequenzumrichter im selben Schaltschrank
untergebracht, darf auch ein normales
Kabel benutzt werden.
Die folgende Abbildung zeigt als Beispiel eine Anwendung mit Stoppkategorie 0 (EN 60204-1)
gemäß Sicherheitskategorie 3 (EN 954-1). Der Sicherheitsbaustein wiederum wertet
redundant den Türkontaktschalter aus. Der zusätzliche abgebildete „Freilaufkontakt" ist nicht
sicherheitsbezogen und erfüllt nicht Kategorie 3 nach EN 954-1.
Abbildung der wesentlichen Aspekte einer Installation zum Erzielen der Stoppkategorie 0 (EN
60204-1) mit Sicherheitskategorie 3 (EN 954-1).
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Kabelbrücke (Jumper) zwischen Klemme 37 und
Klemme 12 (24 V DC).
