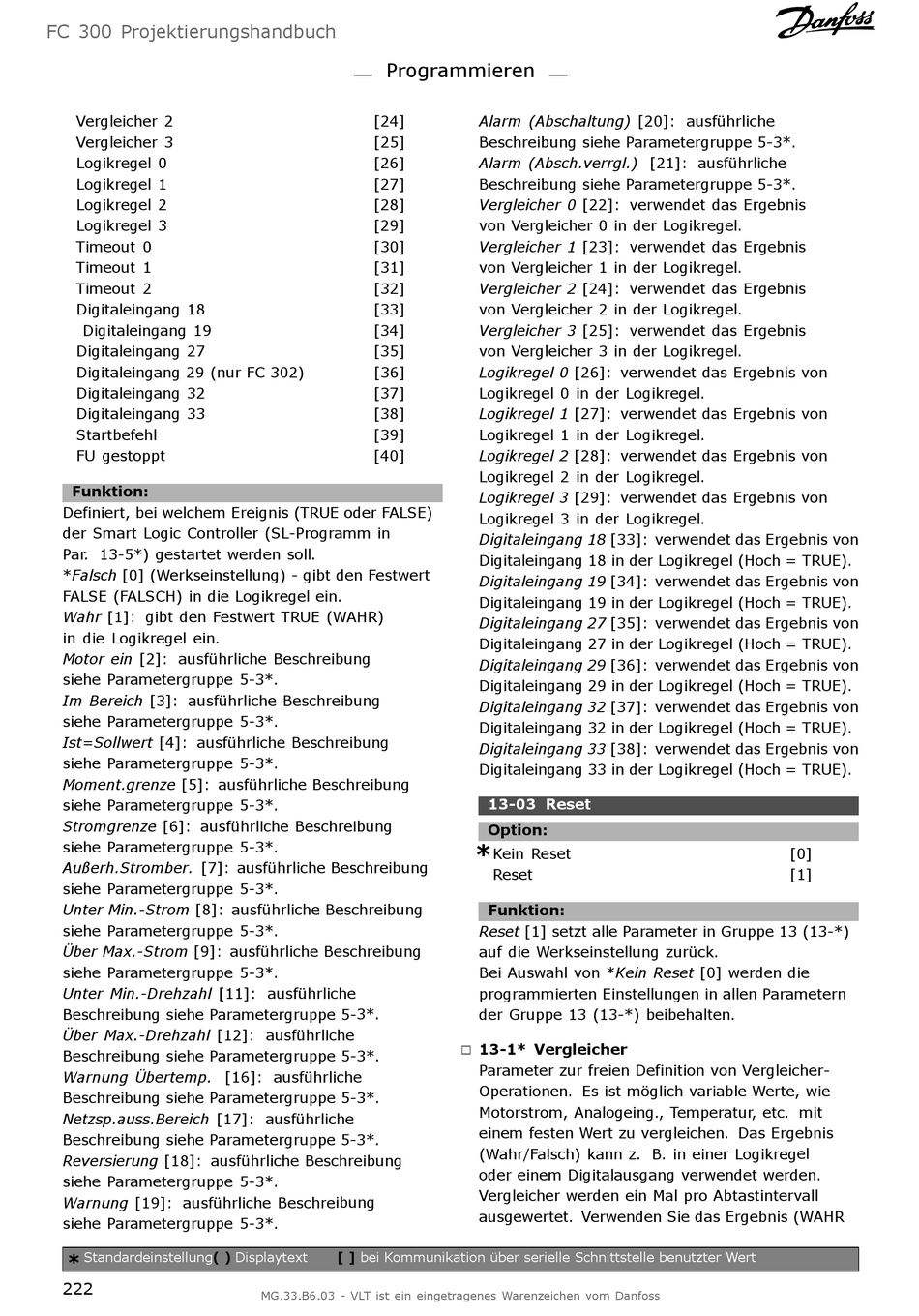

FC 300 Projektierungshandbuch
Vergleicher 2
Vergleicher 3
Logikregel 0
Logikregel 1
Logikregel 2
Logikregel 3
Timeout 0
Timeout 1
Timeout 2
Digitaleingang 18
Digitaleingang 19
Digitaleingang 27
Digitaleingang 29 (nur FC 302)
Digitaleingang 32
Digitaleingang 33
Startbefehl
FU gestoppt
Funktion:
Definiert, bei welchem Ereignis (TRUE oder FALSE)
der Smart Logic Controller (SL-Programm in
Par. 13-5*) gestartet werden soll.
*Falsch [0] (Werkseinstellung) - gibt den Festwert
FALSE (FALSCH) in die Logikregel ein.
Wahr [1]: gibt den Festwert TRUE (WAHR)
in die Logikregel ein.
Motor ein [2]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Im Bereich [3]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Ist=Sollwert [4]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Moment.grenze [5]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Stromgrenze [6]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Außerh.Stromber. [7]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Unter Min.-Strom [8]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Über Max.-Strom [9]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Unter Min.-Drehzahl [11]: ausführliche
Beschreibung siehe Parametergruppe 5-3*.
Über Max.-Drehzahl [12]: ausführliche
Beschreibung siehe Parametergruppe 5-3*.
Warnung Übertemp. [16]: ausführliche
Beschreibung siehe Parametergruppe 5-3*.
Netzsp.auss.Bereich [17]: ausführliche
Beschreibung siehe Parametergruppe 5-3*.
Reversierung [18]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Warnung [19]: ausführliche Beschreibung
siehe Parametergruppe 5-3*.
Standardeinstellung( )
*
222
Programmieren
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[40]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Alarm (Abschaltung) [20]: ausführliche
Beschreibung siehe Parametergruppe 5-3*.
Alarm (Absch.verrgl.) [21]: ausführliche
Beschreibung siehe Parametergruppe 5-3*.
Vergleicher 0 [22]: verwendet das Ergebnis
von Vergleicher 0 in der Logikregel.
Vergleicher 1 [23]: verwendet das Ergebnis
von Vergleicher 1 in der Logikregel.
Vergleicher 2 [24]: verwendet das Ergebnis
von Vergleicher 2 in der Logikregel.
Vergleicher 3 [25]: verwendet das Ergebnis
von Vergleicher 3 in der Logikregel.
Logikregel 0 [26]: verwendet das Ergebnis von
Logikregel 0 in der Logikregel.
Logikregel 1 [27]: verwendet das Ergebnis von
Logikregel 1 in der Logikregel.
Logikregel 2 [28]: verwendet das Ergebnis von
Logikregel 2 in der Logikregel.
Logikregel 3 [29]: verwendet das Ergebnis von
Logikregel 3 in der Logikregel.
Digitaleingang 18 [33]: verwendet das Ergebnis von
Digitaleingang 18 in der Logikregel (Hoch = TRUE).
Digitaleingang 19 [34]: verwendet das Ergebnis von
Digitaleingang 19 in der Logikregel (Hoch = TRUE).
Digitaleingang 27 [35]: verwendet das Ergebnis von
Digitaleingang 27 in der Logikregel (Hoch = TRUE).
Digitaleingang 29 [36]: verwendet das Ergebnis von
Digitaleingang 29 in der Logikregel (Hoch = TRUE).
Digitaleingang 32 [37]: verwendet das Ergebnis von
Digitaleingang 32 in der Logikregel (Hoch = TRUE).
Digitaleingang 33 [38]: verwendet das Ergebnis von
Digitaleingang 33 in der Logikregel (Hoch = TRUE).
13-03 Reset
Option:
*
Kein Reset
Reset
Funktion:
Reset [1] setzt alle Parameter in Gruppe 13 (13-*)
auf die Werkseinstellung zurück.
Bei Auswahl von *Kein Reset [0] werden die
programmierten Einstellungen in allen Parametern
der Gruppe 13 (13-*) beibehalten.
13-1* Vergleicher
"
Parameter zur freien Definition von Vergleicher-
Operationen. Es ist möglich variable Werte, wie
Motorstrom, Analogeing., Temperatur, etc. mit
einem festen Wert zu vergleichen. Das Ergebnis
(Wahr/Falsch) kann z. B. in einer Logikregel
oder einem Digitalausgang verwendet werden.
Vergleicher werden ein Mal pro Abtastintervall
ausgewertet. Verwenden Sie das Ergebnis (WAHR
[0]
[1]
