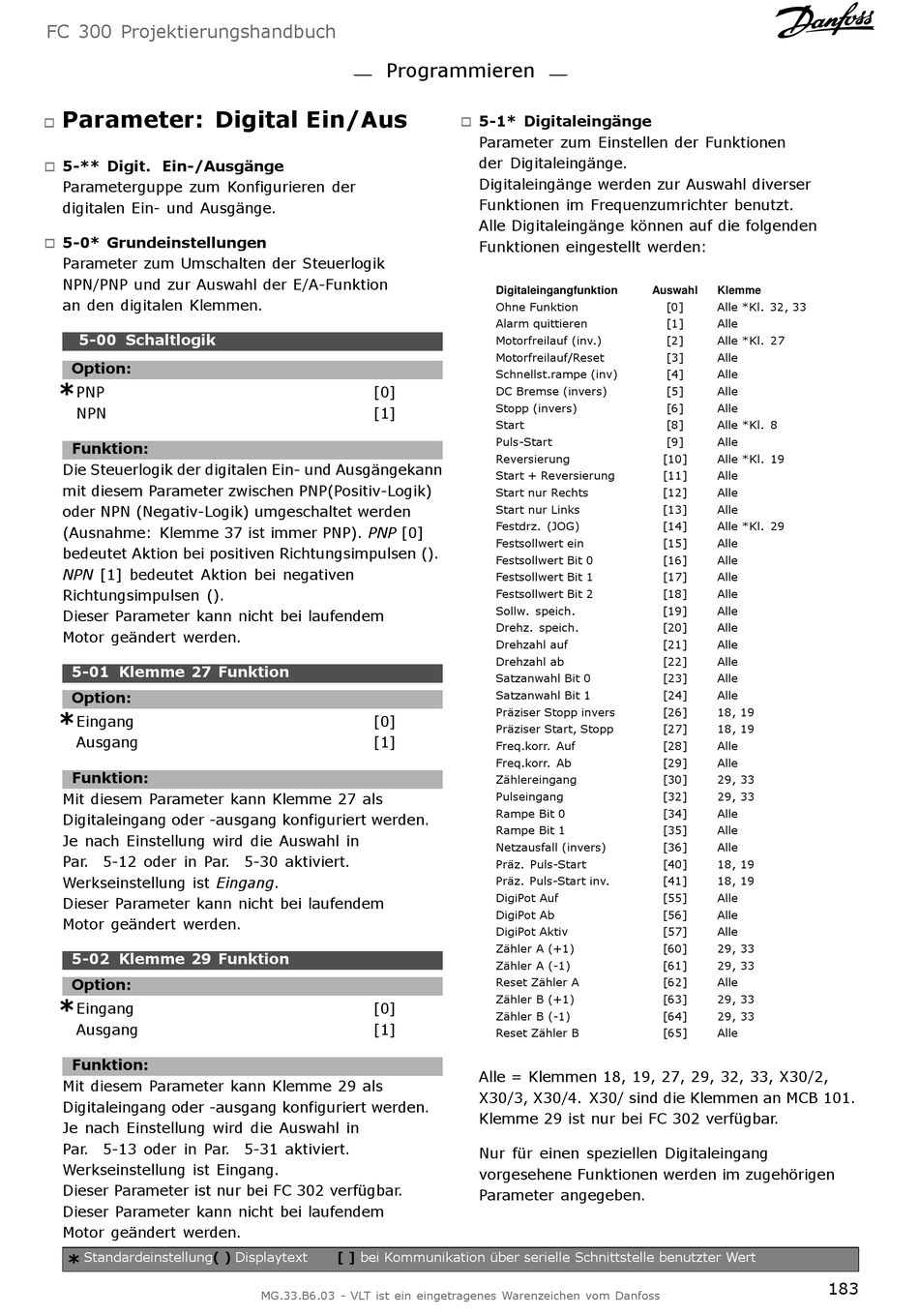

FC 300 Projektierungshandbuch
Parameter: Digital Ein/Aus
"
5-** Digit. Ein-/Ausgänge
"
Parameterguppe zum Konfigurieren der
digitalen Ein- und Ausgänge.
5-0* Grundeinstellungen
"
Parameter zum Umschalten der Steuerlogik
NPN/PNP und zur Auswahl der E/A-Funktion
an den digitalen Klemmen.
5-00 Schaltlogik
Option:
*
PNP
NPN
Funktion:
Die Steuerlogik der digitalen Ein- und Ausgängekann
mit diesem Parameter zwischen PNP(Positiv-Logik)
oder NPN (Negativ-Logik) umgeschaltet werden
(Ausnahme: Klemme 37 ist immer PNP). PNP [0]
bedeutet Aktion bei positiven Richtungsimpulsen ().
NPN [1] bedeutet Aktion bei negativen
Richtungsimpulsen ().
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
5-01 Klemme 27 Funktion
Option:
*
Eingang
Ausgang
Funktion:
Mit diesem Parameter kann Klemme 27 als
Digitaleingang oder -ausgang konfiguriert werden.
Je nach Einstellung wird die Auswahl in
Par. 5-12 oder in Par. 5-30 aktiviert.
Werkseinstellung ist Eingang.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
5-02 Klemme 29 Funktion
Option:
*
Eingang
Ausgang
Funktion:
Mit diesem Parameter kann Klemme 29 als
Digitaleingang oder -ausgang konfiguriert werden.
Je nach Einstellung wird die Auswahl in
Par. 5-13 oder in Par. 5-31 aktiviert.
Werkseinstellung ist Eingang.
Dieser Parameter ist nur bei FC 302 verfügbar.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
Standardeinstellung( )
*
Programmieren
[0]
[1]
[0]
[1]
[0]
[1]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
5-1* Digitaleingänge
"
Parameter zum Einstellen der Funktionen
der Digitaleingänge.
Digitaleingänge werden zur Auswahl diverser
Funktionen im Frequenzumrichter benutzt.
Alle Digitaleingänge können auf die folgenden
Funktionen eingestellt werden:
Digitaleingangfunktion
Ohne Funktion
Alarm quittieren
Motorfreilauf (inv.)
Motorfreilauf/Reset
Schnellst.rampe (inv)
DC Bremse (invers)
Stopp (invers)
Start
Puls-Start
Reversierung
Start + Reversierung
Start nur Rechts
Start nur Links
Festdrz. (JOG)
Festsollwert ein
Festsollwert Bit 0
Festsollwert Bit 1
Festsollwert Bit 2
Sollw. speich.
Drehz. speich.
Drehzahl auf
Drehzahl ab
Satzanwahl Bit 0
Satzanwahl Bit 1
Präziser Stopp invers
Präziser Start, Stopp
Freq.korr. Auf
Freq.korr. Ab
Zählereingang
Pulseingang
Rampe Bit 0
Rampe Bit 1
Netzausfall (invers)
Präz. Puls-Start
Präz. Puls-Start inv.
DigiPot Auf
DigiPot Ab
DigiPot Aktiv
Zähler A (+1)
Zähler A (-1)
Reset Zähler A
Zähler B (+1)
Zähler B (-1)
Reset Zähler B
Alle = Klemmen 18, 19, 27, 29, 32, 33, X30/2,
X30/3, X30/4. X30/ sind die Klemmen an MCB 101.
Klemme 29 ist nur bei FC 302 verfügbar.
Nur für einen speziellen Digitaleingang
vorgesehene Funktionen werden im zugehörigen
Parameter angegeben.
Auswahl Klemme
[0] Alle *Kl. 32, 33
[1] Alle
[2] Alle *Kl. 27
[3] Alle
[4] Alle
[5] Alle
[6] Alle
[8] Alle *Kl. 8
[9] Alle
[10] Alle *Kl. 19
[11] Alle
[12] Alle
[13] Alle
[14] Alle *Kl. 29
[15] Alle
[16] Alle
[17] Alle
[18] Alle
[19] Alle
[20] Alle
[21] Alle
[22] Alle
[23] Alle
[24] Alle
[26] 18, 19
[27] 18, 19
[28] Alle
[29] Alle
[30] 29, 33
[32] 29, 33
[34] Alle
[35] Alle
[36] Alle
[40] 18, 19
[41] 18, 19
[55] Alle
[56] Alle
[57] Alle
[60] 29, 33
[61] 29, 33
[62] Alle
[63] 29, 33
[64] 29, 33
[65] Alle
