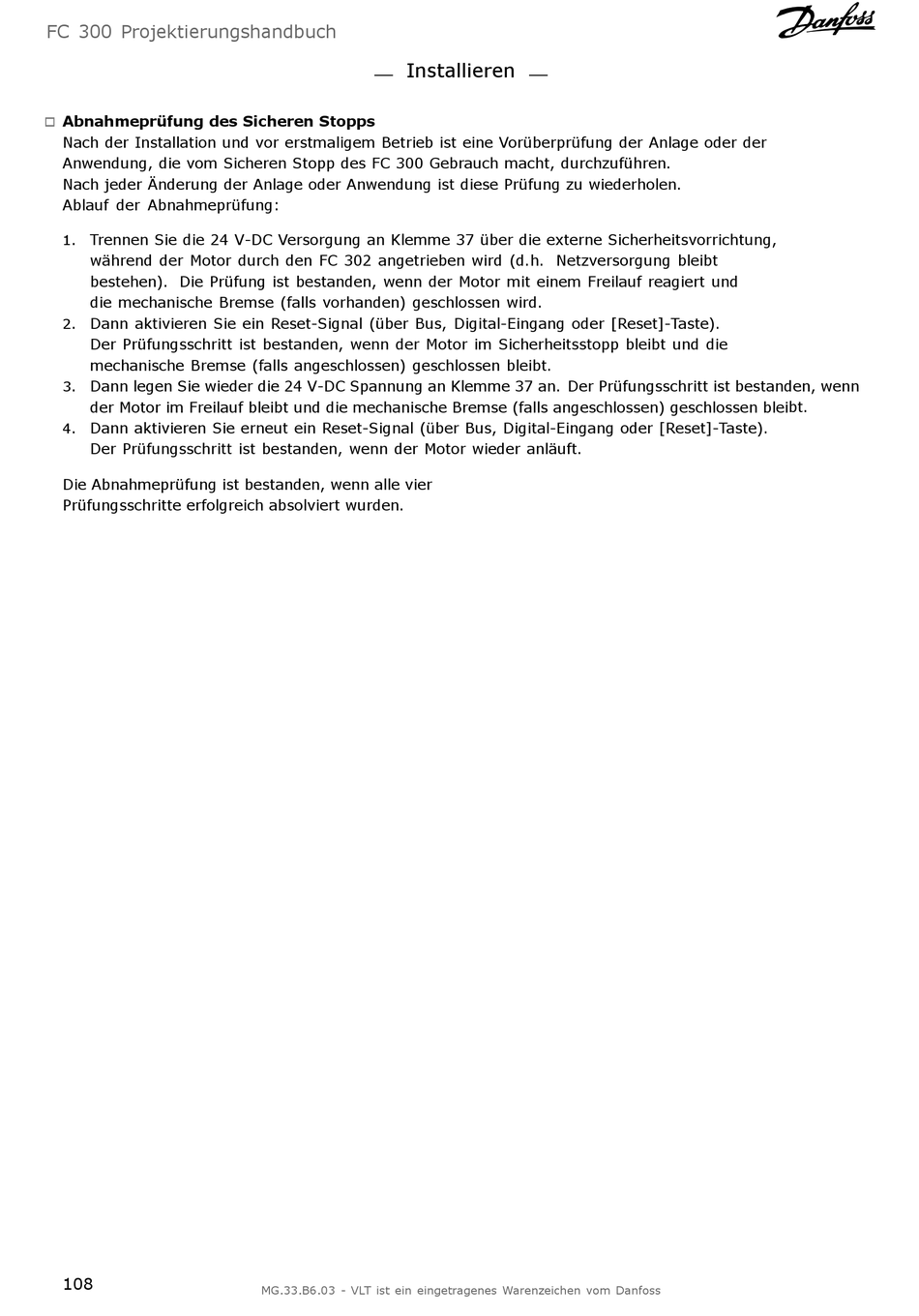

Abnahmeprüfung Des Sicheren Stopps - Danfoss FC 300 Bedienungsanleitung

FC 300 Projektierungshandbuch
Abnahmeprüfung des Sicheren Stopps
"
Nach der Installation und vor erstmaligem Betrieb ist eine Vorüberprüfung der Anlage oder der
Anwendung, die vom Sicheren Stopp des FC 300 Gebrauch macht, durchzuführen.
Nach jeder Änderung der Anlage oder Anwendung ist diese Prüfung zu wiederholen.
Ablauf der Abnahmeprüfung:
Trennen Sie die 24 V-DC Versorgung an Klemme 37 über die externe Sicherheitsvorrichtung,
1.
während der Motor durch den FC 302 angetrieben wird (d.h. Netzversorgung bleibt
bestehen). Die Prüfung ist bestanden, wenn der Motor mit einem Freilauf reagiert und
die mechanische Bremse (falls vorhanden) geschlossen wird.
Dann aktivieren Sie ein Reset-Signal (über Bus, Digital-Eingang oder [Reset]-Taste).
2.
Der Prüfungsschritt ist bestanden, wenn der Motor im Sicherheitsstopp bleibt und die
mechanische Bremse (falls angeschlossen) geschlossen bleibt.
Dann legen Sie wieder die 24 V-DC Spannung an Klemme 37 an. Der Prüfungsschritt ist bestanden, wenn
3.
der Motor im Freilauf bleibt und die mechanische Bremse (falls angeschlossen) geschlossen bleibt.
4. Dann aktivieren Sie erneut ein Reset-Signal (über Bus, Digital-Eingang oder [Reset]-Taste).
Der Prüfungsschritt ist bestanden, wenn der Motor wieder anläuft.
Die Abnahmeprüfung ist bestanden, wenn alle vier
Prüfungsschritte erfolgreich absolviert wurden.
108
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
