FC 300 Projektierungshandbuch
2-12 Bremswiderstand Leistung (kW)
Bereich:
0,001 - Variable Grenze kW
Funktion:
Dieser Parameter legt die Überwachungsgrenze
für die an den Widerstand übertragene
Bremsleistung fest.

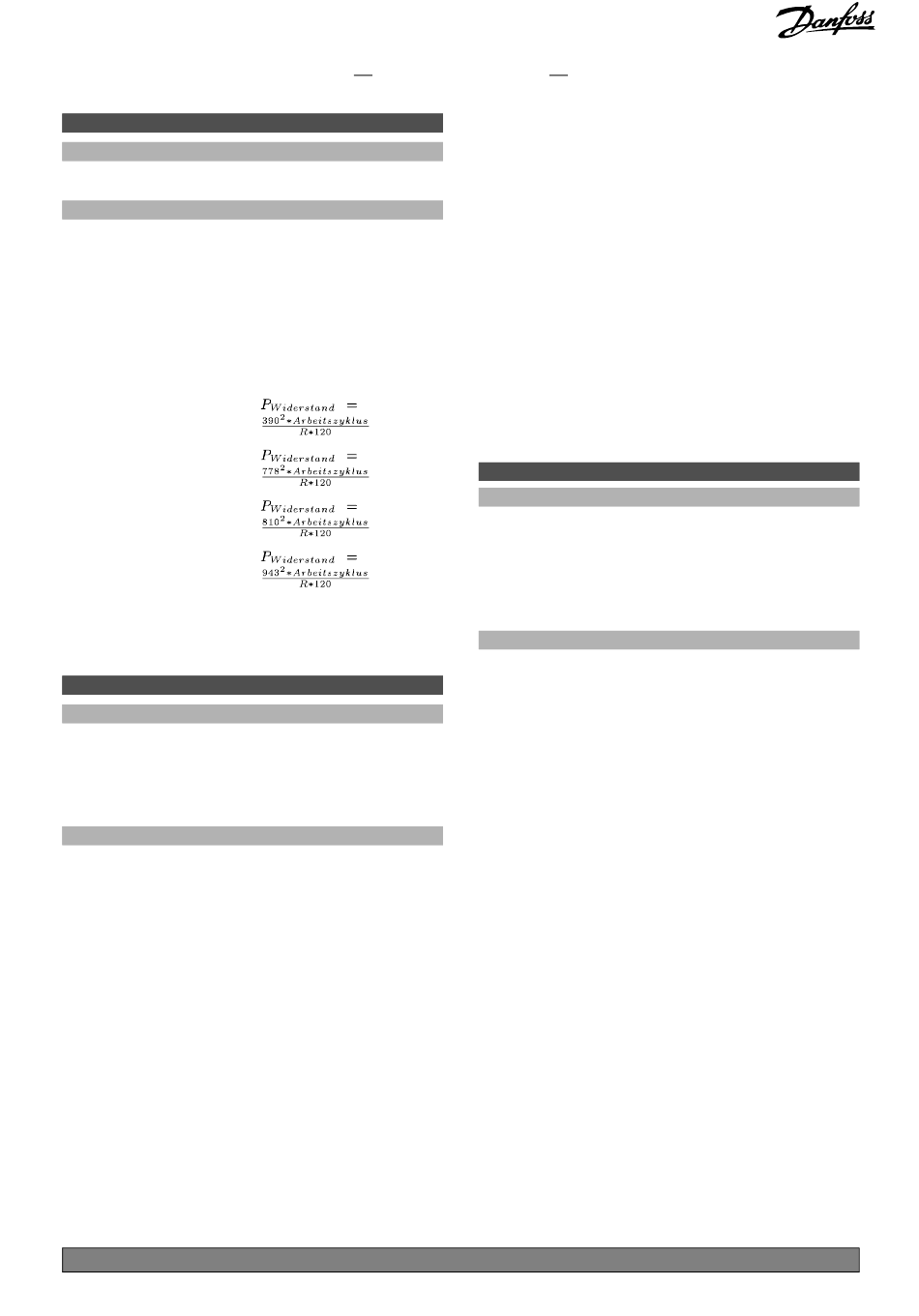

Die Überwachungsgrenze wird als Produkt des
maximalen Arbeitszyklus (120 s) und als maximale
Leistung des Bremswiderstandes bei diesem
Arbeitszyklus bestimmt. Siehe folgende Formel.
Bei 200-240 V-Geräten:
Bei 380-480 V-Geräten
Bei 380-500 V-Geräten
Bei 575-600 V-Geräten:
Dieser Parameter ist nur bei Frequenzumrichtern
mit eingebauter Bremselektronik verfügbar.
2-13 Bremswiderst. Leistungsüberwachung
Option:
*
Deaktiviert
Warnung
Alarm
Warnung/Alarm
Funktion:
Dieser Parameter ist nur bei Frequenzumrichtern
mit eingebauter Bremselektronik verfügbar.
Dieser Parameter ermöglicht das Zuschalten einer
Überwachung der Leistung zum Bremswiderstand.
Die Berechnung der Leistung erfolgt anhand
des Widerstands (P.2-11 Bremswiderstand
(Ohm)), der DC-Zwischenkreisspannung und
der Widerstandseinschaltzeit.
Wird keine Überwachung der Bremsleistung
benötigt, ist Aus [0] zu wählen.
Überschreitet die über 120 s übertragene
Leistung 100% der Überwachungsgrenze (Par.
2-12 Bremswiderstand Leistung (kW)), und
wurde Warnung [1] gewählt, so erscheint im
Display eine Warnmeldung.
Fällt die Leistung auf unter 80 %, so wird
die Warnung beendet.
Steigt die berechnete Leistung auf über 100 % der
Überwachungsgrenze, und wurde Alarm [2] in Par.
Standardeinstellung( )
*
166
Programmieren
*
[0]
[1]
[2]
[3]
Displaytext
[ ]
bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
2-13 gewählt, so schaltet der Frequenzumrichter
ab und zeigt einen Alarm an.
Durch Auswahl von Warnung und Alarm [3] gibt
kW
der Frequenzumrichter bei Überschreiten der
Überwachungsgrenze eine Warnung aus und
schaltet dann mit einem Alarm ab.
Ist die Leistungsüberwachung auf Deaktiviert
[0] oder Warnung [1] eingestellt, bleibt die
Bremsfunktion auch bei Überschreiten der
Überwachungsgrenze aktiv. Dies kann zu einer
thermischen Überlastung des Widerstands führen.
Zusätzlich kann eine Meldung über Relais bzw.
die Digitalausgänge erfolgen. Die typische
Messgenauigkeit für die Leistungsüberwachung
hängt von der Genauigkeit des Widerstands
ab (Min. ± 20 %).
2-15 Bremstest
Option:
*
Deaktiviert
Warnung
Alarm
Stopp und Absch.
AC-Bremse
Funktion:
In diesem Parameter kann eine Test- und
Überwachungsfunktion angewählt werden, die
eine Warnung oder einen Alarm ausgibt. Bei
Einschalten des Netzstroms wird geprüft, ob
der Bremswiderstand unterbrochen ist. Der
Test, ob der Bremswiderstand kurzgeschlossen
ist, erfolgt während des Bremsvorgangs; der
Test auf Brems-IGBT-Kurzschluss erfolgt, wenn
nicht gebremst wird. Durch eine Warnung oder
Abschaltung wird die Bremsfunktion abgeschaltet.
Testsequenz wie folgt:
Der Scheitelwert der Überlagerung der
1.
Zwischenkreisspannung wird 300 ms ohne
Bremsen gemessen.
2.
Der Scheitelwert der Überlagerung der
Zwischenkreisspannung wird 300 ms bei
eingeschalteter Bremse gemessen.
Wenn der Scheitelwert der Überlagerung der
3.
Zwischenkreisspannung beim Bremsen niedriger
als der Scheitelwert der Überlagerung der
Zwischenkreisspannung vor dem Bremsen + 1
% ist, wird der Bremsfunktionstest abgebrochen
und es erfolgt eine Warn- oder Alarmmeldung.
Wenn der Scheitelwert der Überlagerung der
4.
Zwischenkreisspannung beim Bremsen höher
als der Scheitelwert der Überlagerung der
[0]
[1]
[2]
[3]
[4]
