FC 300 Projektierungshandbuch
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird in der Statuszeile oben
rechts gezeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die
Nummer des programmierten Satzes rechts angezeigt.
Displaykontrast anpassen
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu erhöhen.
Drücken Sie [Status] und [ ], um die den Kontrast des Displays zu veringern.
Die meisten Parametereinstellungen des FC 300 können direkt über die Bedieneinheit geändert werden, sofern
über Par. 0-60 Hauptmenü Passwort oder Par. 0-65 Quick-Menü Passwort kein Passwort eingerichtet wurde.

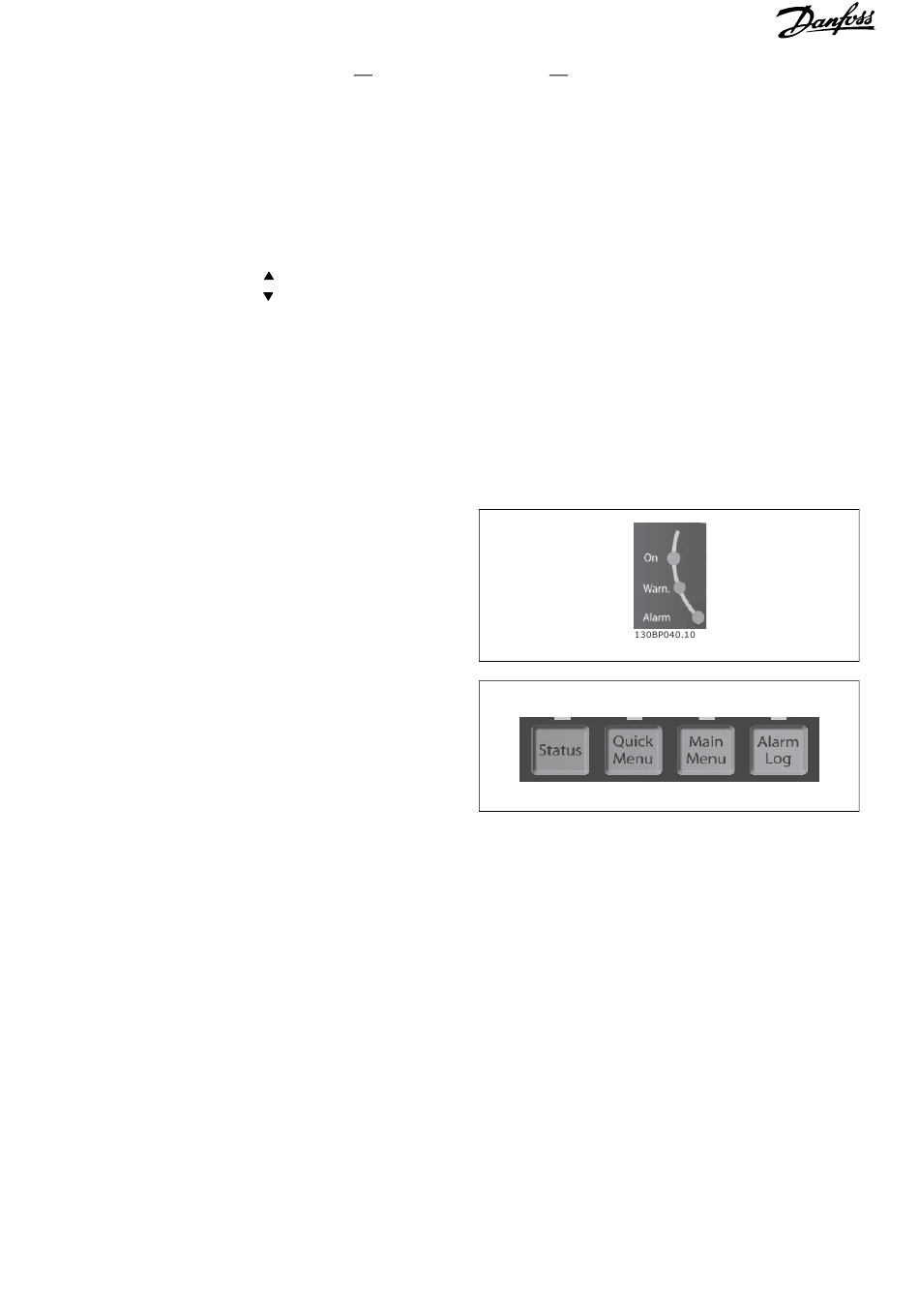

Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf.
Zusätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die ON-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung oder eine externe 24
V-Versorgung angeschlossen ist. Gleichzeitig leuchtet die Hintergrundbeleuchtung.
ON (Grüne LED): Das Gerät ist betriebsbereit.
•
WARN (Gelbe LED): zeigt eine Warnung an.
•
ALARM (Rot blinkende LED): zeigt einen
•
Alarmzustand an.
LCP-Tasten
Die Menütasten sind nach Funktionen gruppiert.
Die Tasten unter der Displayanzeige können
zur Änderung der Statusanzeige, zum
Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
[Status] gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste
[Status] können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control.
[Quick Menu] bietet schnellen Zugang zu verschiedenen Quick-Menüs wie z.B.:
Benutzer-Menü
-
Inbetriebnahme-Menü
-
- Liste geänderte Parameter
Protokollierung
-
Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus gewechselt werden.
[Main Menu] dient zum Zugriff und Programmieren aller Parameter.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-Modus gewechselt werden.
130
Programmieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
