FC 300 Projektierungshandbuch

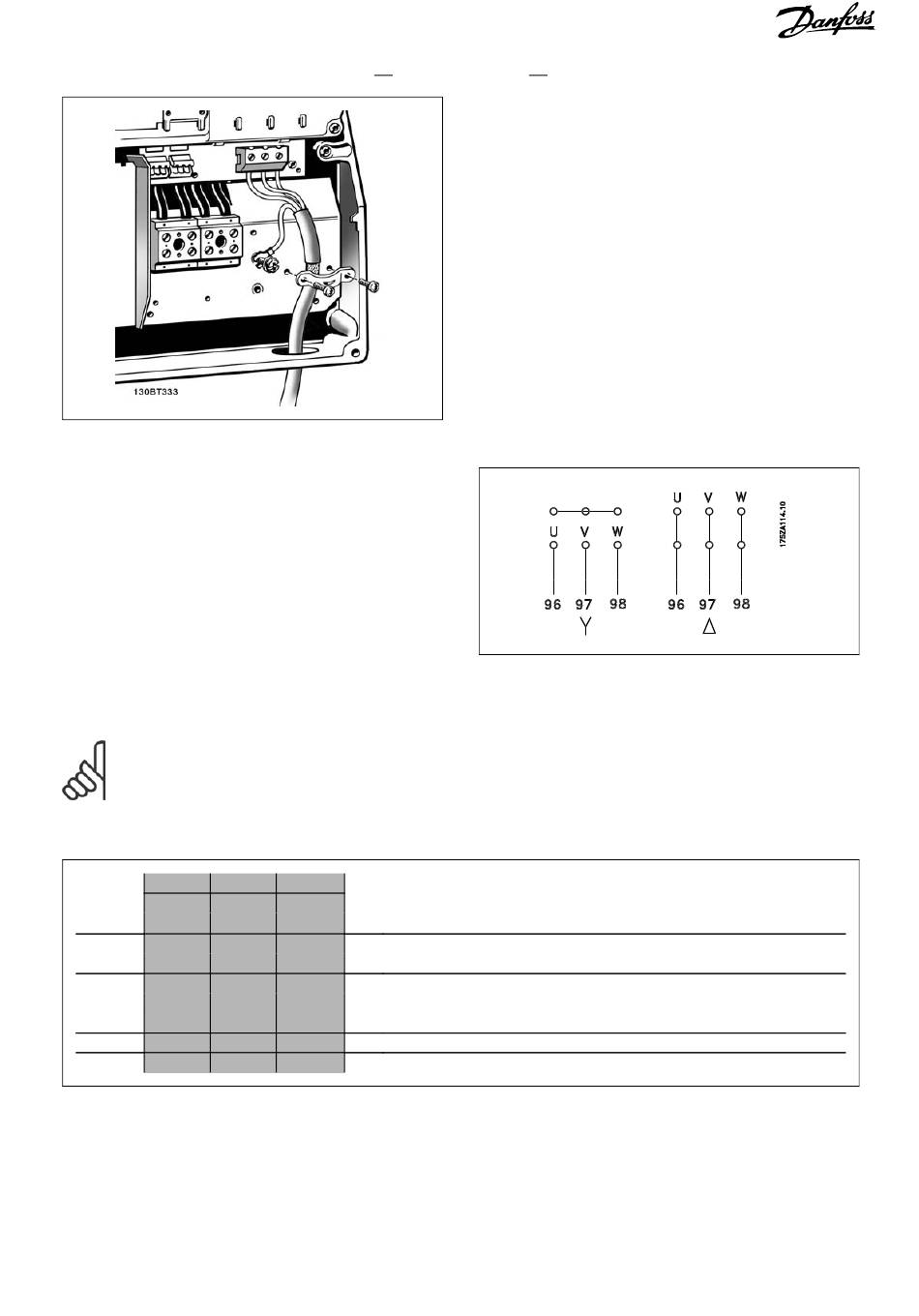

11-22 kW IP21
Alle dreiphasigen Standard-Asynchronmotoren
können an den FC 300 angeschlossen
werden. Normalerweise wird für kleine
Motoren Sternschaltung (230/400 V, D/Y)
und für große Motoren Dreieckschaltung
verwendet (400/690 V, D/Y). Schaltungsart
(Stern/Dreieck) und Anschlussspannung sind auf
dem Motor-Typenschild angegeben.
ACHTUNG!:
Bei Motoren ohne Phasentrennpapier oder eine geeignete Isolation, welche für
den Betrieb an einem Zwischenkreisumrichter benötigt wird, muss ein LC-Filter
am Ausgang des FC 300 vorgesehen werden.
Nr. 96
U
U1
W2
U1
Nr. 99
PE
Installieren
97 98 Motorspannung 0-100 %
V W der Netzspannung.
(Anschlussklemmen am FC 300)
V1 W1
Dreieckschaltung (Anschlussklemmen am Motor)
U2 V2
V1 W1 Sternschaltung (Anschlussklemmen am Motor)
U2, V2, W2 sind miteinander zu verbinden.
(optionaler Klemmenblock)
PE-Leiter-Anschluss (Erdanschluss)
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
