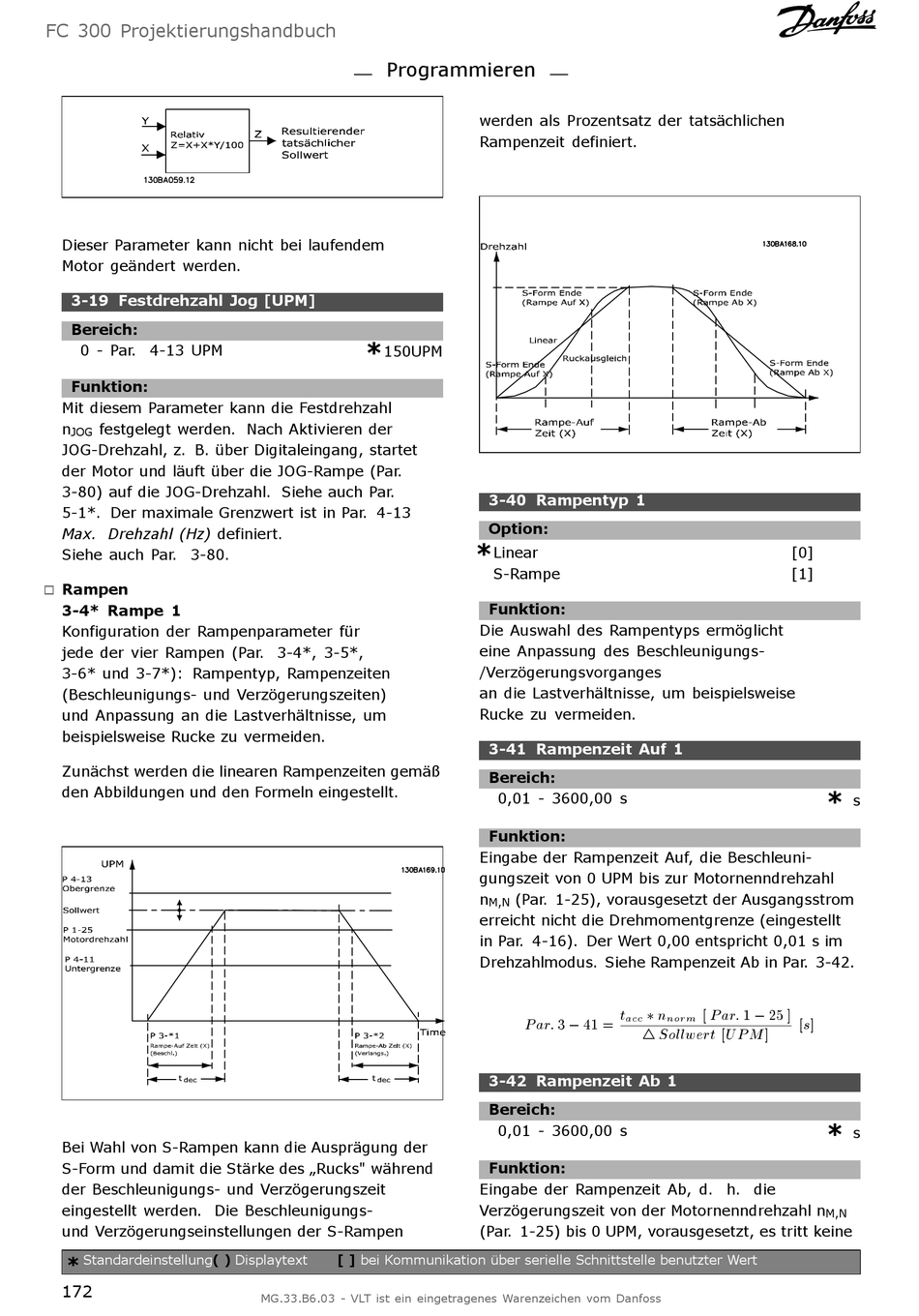

FC 300 Projektierungshandbuch
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
3-19 Festdrehzahl Jog [UPM]
Bereich:
0 - Par. 4-13 UPM
Funktion:
Mit diesem Parameter kann die Festdrehzahl
n festgelegt werden. Nach Aktivieren der
JOG
JOG-Drehzahl, z. B. über Digitaleingang, startet
der Motor und läuft über die JOG-Rampe (Par.
3-80) auf die JOG-Drehzahl. Siehe auch Par.
5-1*. Der maximale Grenzwert ist in Par. 4-13
Max. Drehzahl (Hz) definiert.
Siehe auch Par. 3-80.
Rampen
"
3-4* Rampe 1
Konfiguration der Rampenparameter für
jede der vier Rampen (Par. 3-4*, 3-5*,
3-6* und 3-7*): Rampentyp, Rampenzeiten
(Beschleunigungs- und Verzögerungszeiten)
und Anpassung an die Lastverhältnisse, um
beispielsweise Rucke zu vermeiden.
Zunächst werden die linearen Rampenzeiten gemäß
den Abbildungen und den Formeln eingestellt.
Bei Wahl von S-Rampen kann die Ausprägung der
S-Form und damit die Stärke des „Rucks" während
der Beschleunigungs- und Verzögerungszeit
eingestellt werden. Die Beschleunigungs-
und Verzögerungseinstellungen der S-Rampen
Standardeinstellung( )
*
172
Programmieren
*
150UPM
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
werden als Prozentsatz der tatsächlichen
Rampenzeit definiert.
3-40 Rampentyp 1
Option:
*
Linear
S-Rampe
Funktion:
Die Auswahl des Rampentyps ermöglicht
eine Anpassung des Beschleunigungs-
/Verzögerungsvorganges
an die Lastverhältnisse, um beispielsweise
Rucke zu vermeiden.
3-41 Rampenzeit Auf 1
Bereich:
0,01 - 3600,00 s
Funktion:
Eingabe der Rampenzeit Auf, die Beschleuni-
gungszeit von 0 UPM bis zur Motornenndrehzahl
n (Par. 1-25), vorausgesetzt der Ausgangsstrom
M,N
erreicht nicht die Drehmomentgrenze (eingestellt
in Par. 4-16). Der Wert 0,00 entspricht 0,01 s im
Drehzahlmodus. Siehe Rampenzeit Ab in Par. 3-42.
3-42 Rampenzeit Ab 1
Bereich:
0,01 - 3600,00 s
Funktion:
Eingabe der Rampenzeit Ab, d. h. die
Verzögerungszeit von der Motornenndrehzahl n
(Par. 1-25) bis 0 UPM, vorausgesetzt, es tritt keine
[0]
[1]
*
s
*
s
M,N
