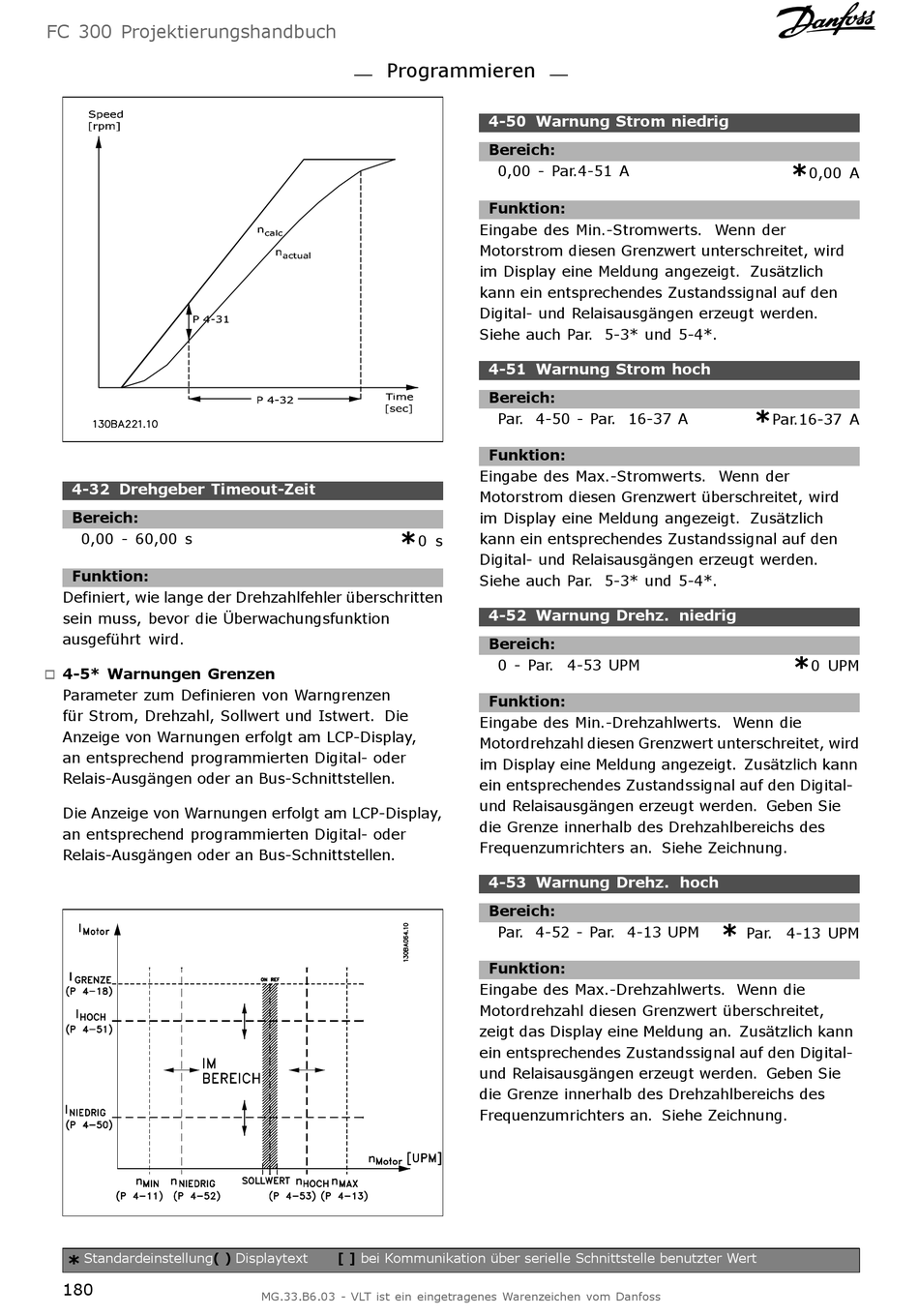

Danfoss FC 300 Bedienungsanleitung Seite 180

FC 300 Projektierungshandbuch
4-32 Drehgeber Timeout-Zeit
Bereich:
0,00 - 60,00 s
Funktion:
Definiert, wie lange der Drehzahlfehler überschritten
sein muss, bevor die Überwachungsfunktion
ausgeführt wird.
4-5* Warnungen Grenzen
"
Parameter zum Definieren von Warngrenzen
für Strom, Drehzahl, Sollwert und Istwert. Die
Anzeige von Warnungen erfolgt am LCP-Display,
an entsprechend programmierten Digital- oder
Relais-Ausgängen oder an Bus-Schnittstellen.
Die Anzeige von Warnungen erfolgt am LCP-Display,
an entsprechend programmierten Digital- oder
Relais-Ausgängen oder an Bus-Schnittstellen.
Standardeinstellung( )
*
180
Programmieren
*
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
4-50 Warnung Strom niedrig
Bereich:
0,00 - Par.4-51 A
Funktion:
Eingabe des Min.-Stromwerts. Wenn der
Motorstrom diesen Grenzwert unterschreitet, wird
im Display eine Meldung angezeigt. Zusätzlich
kann ein entsprechendes Zustandssignal auf den
Digital- und Relaisausgängen erzeugt werden.
Siehe auch Par. 5-3* und 5-4*.
4-51 Warnung Strom hoch
Bereich:
Par. 4-50 - Par. 16-37 A
Funktion:
Eingabe des Max.-Stromwerts. Wenn der
Motorstrom diesen Grenzwert überschreitet, wird
im Display eine Meldung angezeigt. Zusätzlich
kann ein entsprechendes Zustandssignal auf den
0 s
Digital- und Relaisausgängen erzeugt werden.
Siehe auch Par. 5-3* und 5-4*.
4-52 Warnung Drehz. niedrig
Bereich:
0 - Par. 4-53 UPM
Funktion:
Eingabe des Min.-Drehzahlwerts. Wenn die
Motordrehzahl diesen Grenzwert unterschreitet, wird
im Display eine Meldung angezeigt. Zusätzlich kann
ein entsprechendes Zustandssignal auf den Digital-
und Relaisausgängen erzeugt werden. Geben Sie
die Grenze innerhalb des Drehzahlbereichs des
Frequenzumrichters an. Siehe Zeichnung.
4-53 Warnung Drehz. hoch
Bereich:
Par. 4-52 - Par. 4-13 UPM
Funktion:
Eingabe des Max.-Drehzahlwerts. Wenn die
Motordrehzahl diesen Grenzwert überschreitet,
zeigt das Display eine Meldung an. Zusätzlich kann
ein entsprechendes Zustandssignal auf den Digital-
und Relaisausgängen erzeugt werden. Geben Sie
die Grenze innerhalb des Drehzahlbereichs des
Frequenzumrichters an. Siehe Zeichnung.
*
0,00 A
*
Par.16-37 A
*
0 UPM
*
Par. 4-13 UPM
