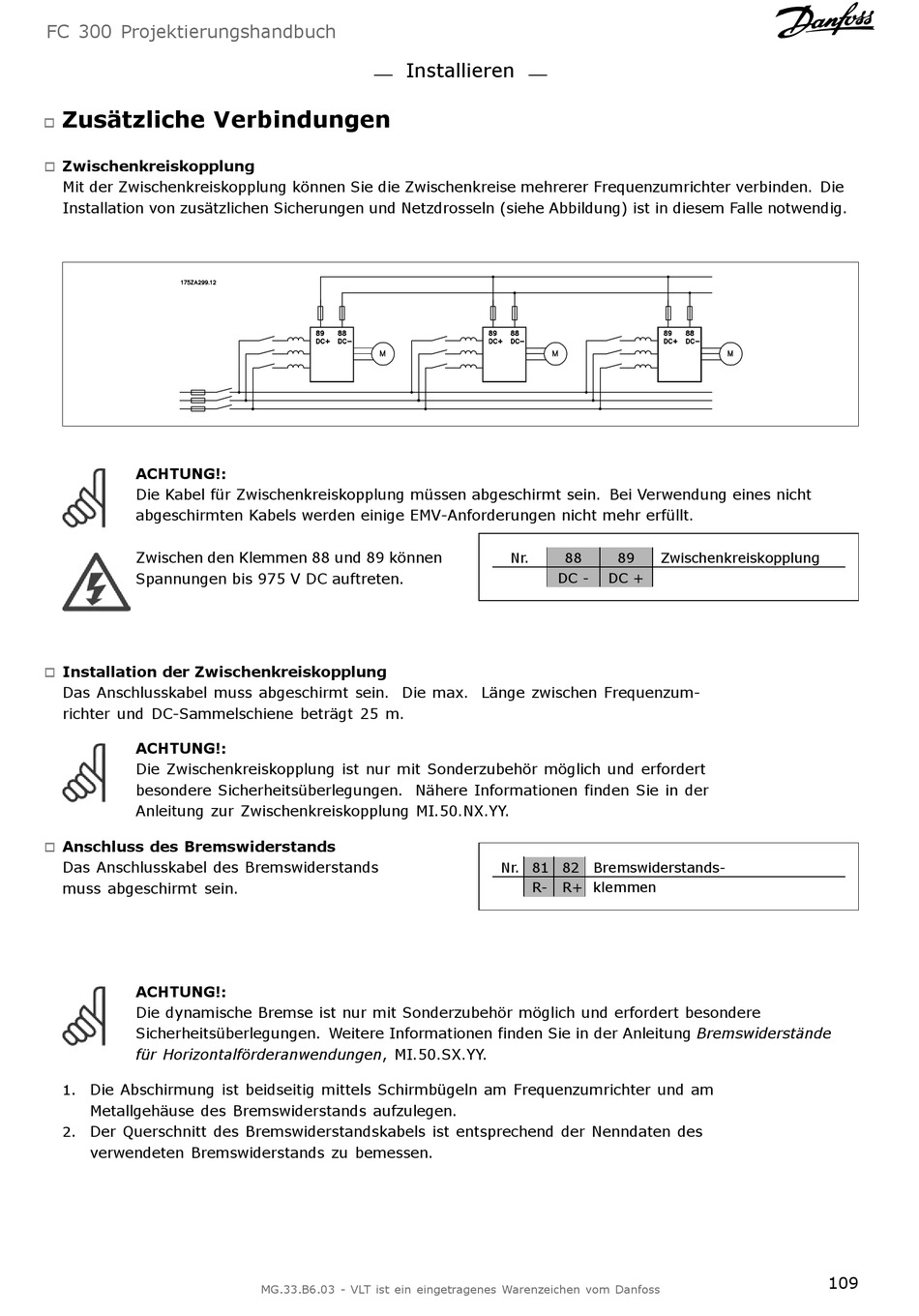

FC 300 Projektierungshandbuch
Zusätzliche Verbindungen
"
Zwischenkreiskopplung
"
Mit der Zwischenkreiskopplung können Sie die Zwischenkreise mehrerer Frequenzumrichter verbinden. Die
Installation von zusätzlichen Sicherungen und Netzdrosseln (siehe Abbildung) ist in diesem Falle notwendig.
ACHTUNG!:
Die Kabel für Zwischenkreiskopplung müssen abgeschirmt sein. Bei Verwendung eines nicht
abgeschirmten Kabels werden einige EMV-Anforderungen nicht mehr erfüllt.
Zwischen den Klemmen 88 und 89 können
Spannungen bis 975 V DC auftreten.
Installation der Zwischenkreiskopplung
"
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzum-
richter und DC-Sammelschiene beträgt 25 m.
ACHTUNG!:
Die Zwischenkreiskopplung ist nur mit Sonderzubehör möglich und erfordert
besondere Sicherheitsüberlegungen. Nähere Informationen finden Sie in der
Anleitung zur Zwischenkreiskopplung MI.50.NX.YY.
Anschluss des Bremswiderstands
"
Das Anschlusskabel des Bremswiderstands
muss abgeschirmt sein.
ACHTUNG!:
Die dynamische Bremse ist nur mit Sonderzubehör möglich und erfordert besondere
Sicherheitsüberlegungen. Weitere Informationen finden Sie in der Anleitung Bremswiderstände
für Horizontalförderanwendungen, MI.50.SX.YY.
Die Abschirmung ist beidseitig mittels Schirmbügeln am Frequenzumrichter und am
1.
Metallgehäuse des Bremswiderstands aufzulegen.
Der Querschnitt des Bremswiderstandskabels ist entsprechend der Nenndaten des
2.
verwendeten Bremswiderstands zu bemessen.
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Nr. 88 89 Zwischenkreiskopplung
DC - DC +
Nr. 81 82 Bremswiderstands-
R- R+ klemmen
