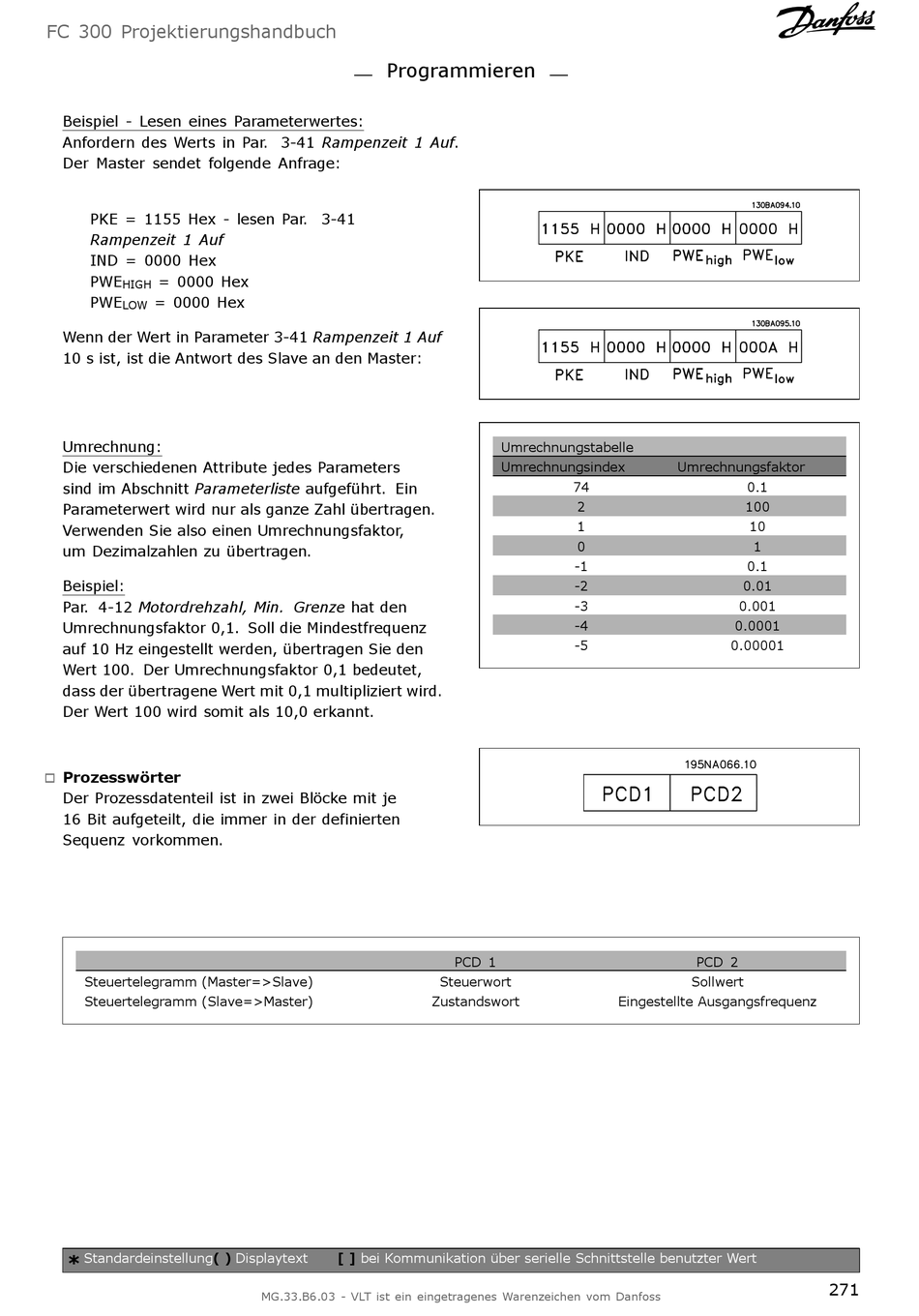

FC 300 Projektierungshandbuch
Beispiel - Lesen eines Parameterwertes:
Anfordern des Werts in Par. 3-41 Rampenzeit 1 Auf.
Der Master sendet folgende Anfrage:
PKE = 1155 Hex - lesen Par. 3-41
Rampenzeit 1 Auf
IND = 0000 Hex
PWE = 0000 Hex
HIGH
PWE = 0000 Hex
LOW
Wenn der Wert in Parameter 3-41 Rampenzeit 1 Auf
10 s ist, ist die Antwort des Slave an den Master:
Umrechnung:
Die verschiedenen Attribute jedes Parameters
sind im Abschnitt Parameterliste aufgeführt. Ein
Parameterwert wird nur als ganze Zahl übertragen.
Verwenden Sie also einen Umrechnungsfaktor,
um Dezimalzahlen zu übertragen.
Beispiel:
Par. 4-12 Motordrehzahl, Min. Grenze hat den
Umrechnungsfaktor 0,1. Soll die Mindestfrequenz
auf 10 Hz eingestellt werden, übertragen Sie den
Wert 100. Der Umrechnungsfaktor 0,1 bedeutet,
dass der übertragene Wert mit 0,1 multipliziert wird.
Der Wert 100 wird somit als 10,0 erkannt.
Prozesswörter
"
Der Prozessdatenteil ist in zwei Blöcke mit je
16 Bit aufgeteilt, die immer in der definierten
Sequenz vorkommen.
Steuertelegramm (Master=>Slave)
Steuertelegramm (Slave=>Master)
Standardeinstellung( )
*
Programmieren
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Umrechnungstabelle
Umrechnungsindex
74
2
1
0
-1
-2
-3
-4
-5
PCD 1
Steuerwort
Zustandswort
Umrechnungsfaktor
0.1
100
10
1
0.1
0.01
0.001
0.0001
0.00001
PCD 2
Sollwert
Eingestellte Ausgangsfrequenz
