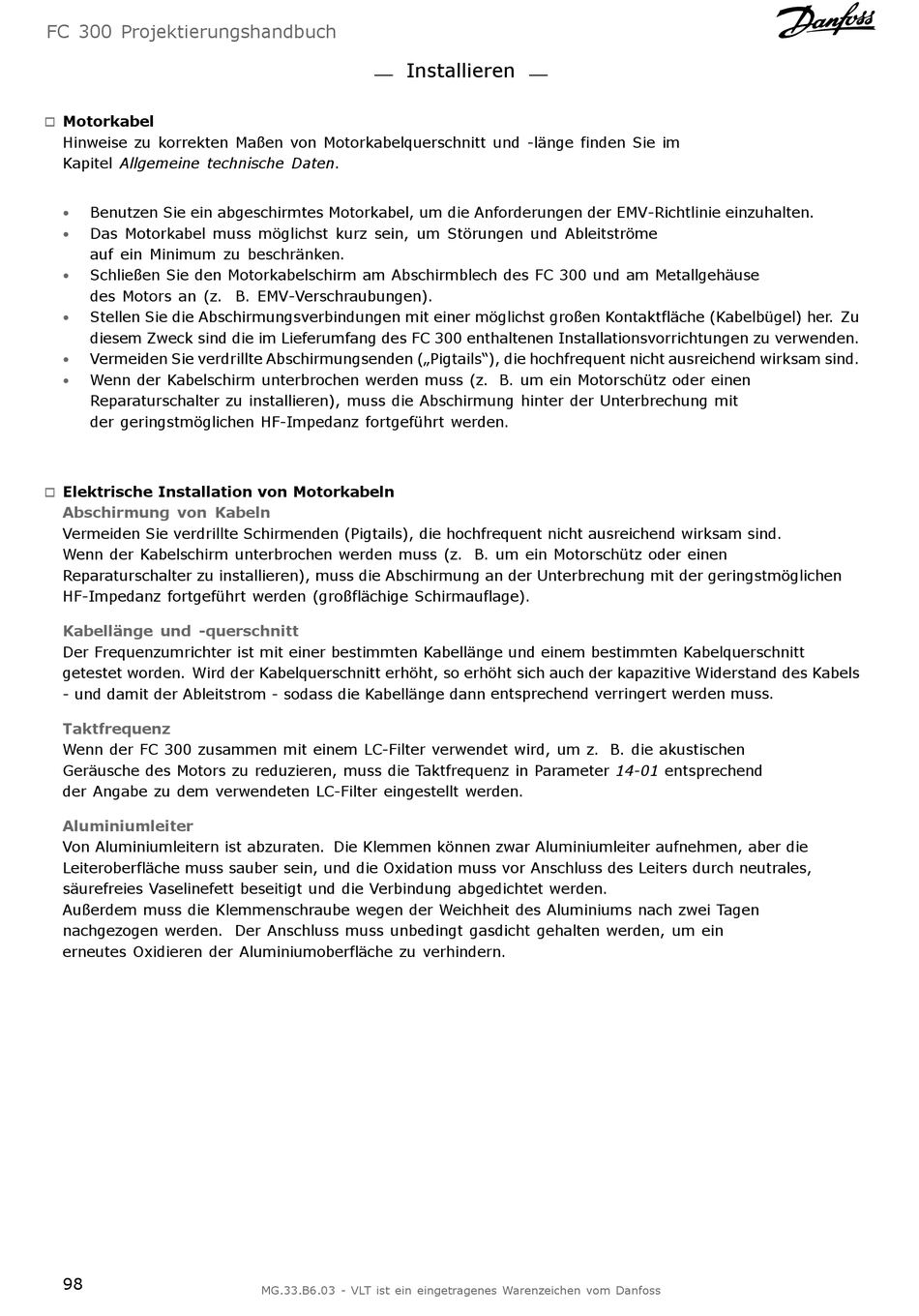

FC 300 Projektierungshandbuch

Motorkabel

"
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im
Kapitel Allgemeine technische Daten.
Benutzen Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten.
•
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme
•
auf ein Minimum zu beschränken.
• Schließen Sie den Motorkabelschirm am Abschirmblech des FC 300 und am Metallgehäuse
des Motors an (z. B. EMV-Verschraubungen).
Stellen Sie die Abschirmungsverbindungen mit einer möglichst großen Kontaktfläche (Kabelbügel) her. Zu
•
diesem Zweck sind die im Lieferumfang des FC 300 enthaltenen Installationsvorrichtungen zu verwenden.
Vermeiden Sie verdrillte Abschirmungsenden („Pigtails"), die hochfrequent nicht ausreichend wirksam sind.
•
• Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder einen
Reparaturschalter zu installieren), muss die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortgeführt werden.

Elektrische Installation von Motorkabeln

"
Abschirmung von Kabeln
Vermeiden Sie verdrillte Schirmenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind.
Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder einen
Reparaturschalter zu installieren), muss die Abschirmung an der Unterbrechung mit der geringstmöglichen
HF-Impedanz fortgeführt werden (großflächige Schirmauflage).
Kabellänge und -querschnitt
Der Frequenzumrichter ist mit einer bestimmten Kabellänge und einem bestimmten Kabelquerschnitt
getestet worden. Wird der Kabelquerschnitt erhöht, so erhöht sich auch der kapazitive Widerstand des Kabels
- und damit der Ableitstrom - sodass die Kabellänge dann entsprechend verringert werden muss.
Taktfrequenz
Wenn der FC 300 zusammen mit einem LC-Filter verwendet wird, um z. B. die akustischen
Geräusche des Motors zu reduzieren, muss die Taktfrequenz in Parameter 14-01 entsprechend
der Angabe zu dem verwendeten LC-Filter eingestellt werden.
Aluminiumleiter
Von Aluminiumleitern ist abzuraten. Die Klemmen können zwar Aluminiumleiter aufnehmen, aber die
Leiteroberfläche muss sauber sein, und die Oxidation muss vor Anschluss des Leiters durch neutrales,
säurefreies Vaselinefett beseitigt und die Verbindung abgedichtet werden.
Außerdem muss die Klemmenschraube wegen der Weichheit des Aluminiums nach zwei Tagen
nachgezogen werden. Der Anschluss muss unbedingt gasdicht gehalten werden, um ein
erneutes Oxidieren der Aluminiumoberfläche zu verhindern.
