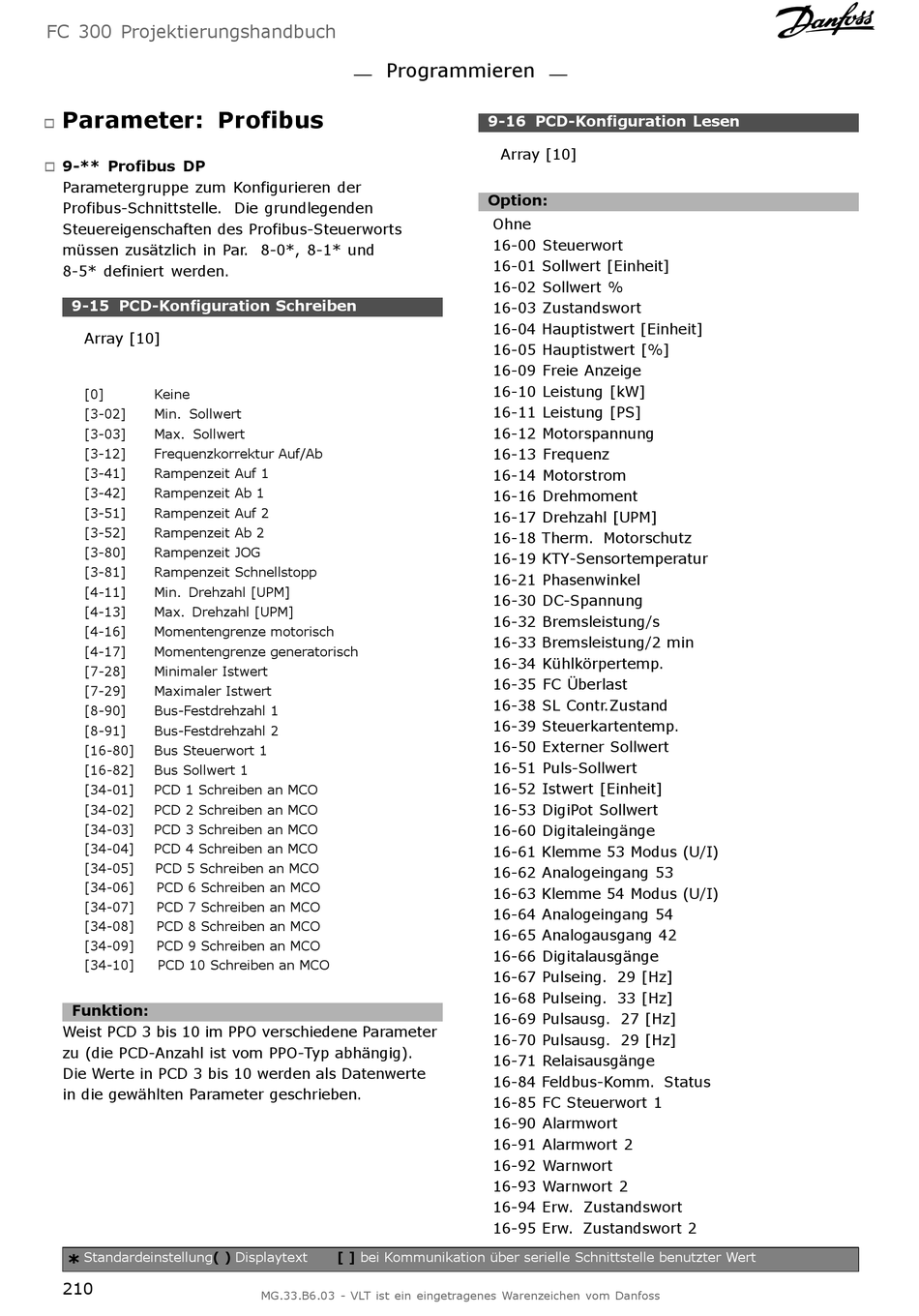

FC 300 Projektierungshandbuch

Parameter: Profibus

"
9-** Profibus DP
"
Parametergruppe zum Konfigurieren der
Profibus-Schnittstelle. Die grundlegenden
Steuereigenschaften des Profibus-Steuerworts
müssen zusätzlich in Par. 8-0*, 8-1* und
8-5* definiert werden.
9-15 PCD-Konfiguration Schreiben
Array [10]
[0] Keine
[3-02] Min. Sollwert
[3-03] Max. Sollwert
[3-12] Frequenzkorrektur Auf/Ab
[3-41] Rampenzeit Auf 1
[3-42] Rampenzeit Ab 1
[3-51] Rampenzeit Auf 2
[3-52] Rampenzeit Ab 2
[3-80] Rampenzeit JOG
[3-81] Rampenzeit Schnellstopp
[4-11] Min. Drehzahl [UPM]
[4-13] Max. Drehzahl [UPM]
[4-16] Momentengrenze motorisch
[4-17] Momentengrenze generatorisch
[7-28] Minimaler Istwert
[7-29] Maximaler Istwert
[8-90] Bus-Festdrehzahl 1
[8-91] Bus-Festdrehzahl 2
[16-80] Bus Steuerwort 1
[16-82] Bus Sollwert 1
[34-01] PCD 1 Schreiben an MCO
[34-02] PCD 2 Schreiben an MCO
[34-03] PCD 3 Schreiben an MCO
[34-04] PCD 4 Schreiben an MCO
[34-05] PCD 5 Schreiben an MCO
[34-06] PCD 6 Schreiben an MCO
[34-07] PCD 7 Schreiben an MCO
[34-08] PCD 8 Schreiben an MCO
[34-09] PCD 9 Schreiben an MCO
[34-10] PCD 10 Schreiben an MCO
Funktion:
Weist PCD 3 bis 10 im PPO verschiedene Parameter
zu (die PCD-Anzahl ist vom PPO-Typ abhängig).
Die Werte in PCD 3 bis 10 werden als Datenwerte
in die gewählten Parameter geschrieben.
Standardeinstellung( )
*
210
Programmieren
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
9-16 PCD-Konfiguration Lesen
Array [10]
Option:
Ohne
16-00 Steuerwort
16-01 Sollwert [Einheit]
16-02 Sollwert %
16-03 Zustandswort
16-04 Hauptistwert [Einheit]
16-05 Hauptistwert [%]
16-09 Freie Anzeige
16-10 Leistung [kW]
16-11 Leistung [PS]
16-12 Motorspannung
16-13 Frequenz
16-14 Motorstrom
16-16 Drehmoment
16-17 Drehzahl [UPM]
16-18 Therm. Motorschutz
16-19 KTY-Sensortemperatur
16-21 Phasenwinkel
16-30 DC-Spannung
16-32 Bremsleistung/s
16-33 Bremsleistung/2 min
16-34 Kühlkörpertemp.
16-35 FC Überlast
16-38 SL Contr.Zustand
16-39 Steuerkartentemp.
16-50 Externer Sollwert
16-51 Puls-Sollwert
16-52 Istwert [Einheit]
16-53 DigiPot Sollwert
16-60 Digitaleingänge
16-61 Klemme 53 Modus (U/I)
16-62 Analogeingang 53
16-63 Klemme 54 Modus (U/I)
16-64 Analogeingang 54
16-65 Analogausgang 42
16-66 Digitalausgänge
16-67 Pulseing. 29 [Hz]
16-68 Pulseing. 33 [Hz]
16-69 Pulsausg. 27 [Hz]
16-70 Pulsausg. 29 [Hz]
16-71 Relaisausgänge
16-84 Feldbus-Komm. Status
16-85 FC Steuerwort 1
16-90 Alarmwort
16-91 Alarmwort 2
16-92 Warnwort
16-93 Warnwort 2
16-94 Erw. Zustandswort
16-95 Erw. Zustandswort 2
