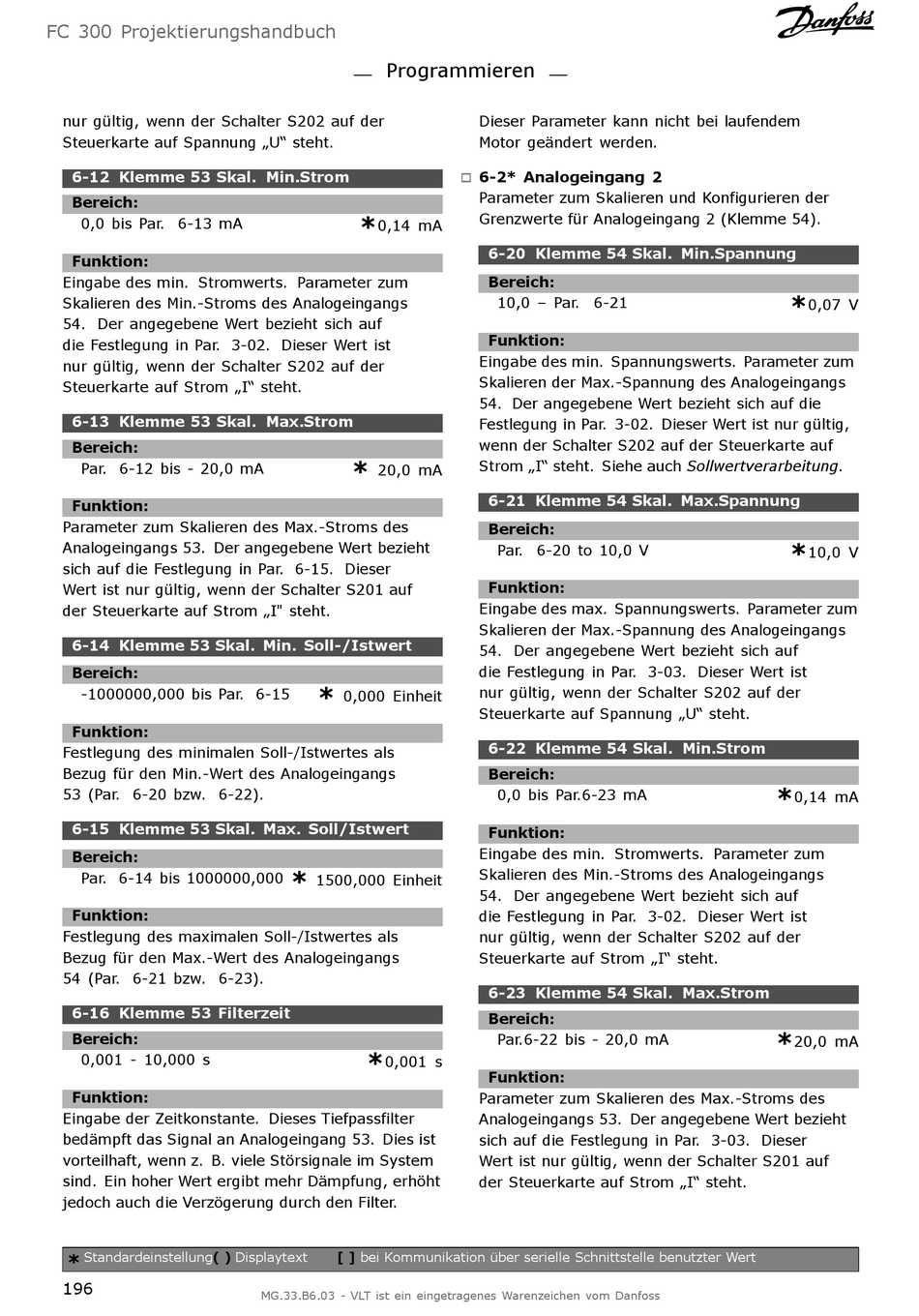

FC 300 Projektierungshandbuch
nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Spannung „U" steht.
6-12 Klemme 53 Skal. Min.Strom
Bereich:
0,0 bis Par. 6-13 mA
Funktion:
Eingabe des min. Stromwerts. Parameter zum
Skalieren des Min.-Stroms des Analogeingangs
54. Der angegebene Wert bezieht sich auf
die Festlegung in Par. 3-02. Dieser Wert ist
nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Strom „I" steht.
6-13 Klemme 53 Skal. Max.Strom
Bereich:
Par. 6-12 bis - 20,0 mA
Funktion:
Parameter zum Skalieren des Max.-Stroms des
Analogeingangs 53. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 6-15. Dieser
Wert ist nur gültig, wenn der Schalter S201 auf
der Steuerkarte auf Strom „I" steht.
6-14 Klemme 53 Skal. Min. Soll-/Istwert
Bereich:
-1000000,000 bis Par. 6-15
Funktion:
Festlegung des minimalen Soll-/Istwertes als
Bezug für den Min.-Wert des Analogeingangs
53 (Par. 6-20 bzw. 6-22).
6-15 Klemme 53 Skal. Max. Soll/Istwert
Bereich:
Par. 6-14 bis 1000000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes als
Bezug für den Max.-Wert des Analogeingangs
54 (Par. 6-21 bzw. 6-23).
6-16 Klemme 53 Filterzeit
Bereich:
0,001 - 10,000 s
Funktion:
Eingabe der Zeitkonstante. Dieses Tiefpassfilter
bedämpft das Signal an Analogeingang 53. Dies ist
vorteilhaft, wenn z. B. viele Störsignale im System
sind. Ein hoher Wert ergibt mehr Dämpfung, erhöht
jedoch auch die Verzögerung durch den Filter.
Standardeinstellung( )
*
196
Programmieren
*
0,14 mA
*
20,0 mA
*
0,000 Einheit
*
1500,000 Einheit
*
0,001 s
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
6-2* Analogeingang 2
"
Parameter zum Skalieren und Konfigurieren der
Grenzwerte für Analogeingang 2 (Klemme 54).
6-20 Klemme 54 Skal. Min.Spannung
Bereich:
10,0 – Par. 6-21
Funktion:
Eingabe des min. Spannungswerts. Parameter zum
Skalieren der Max.-Spannung des Analogeingangs
54. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 3-02. Dieser Wert ist nur gültig,
wenn der Schalter S202 auf der Steuerkarte auf
Strom „I" steht. Siehe auch Sollwertverarbeitung.
6-21 Klemme 54 Skal. Max.Spannung
Bereich:
Par. 6-20 to 10,0 V
Funktion:
Eingabe des max. Spannungswerts. Parameter zum
Skalieren der Max.-Spannung des Analogeingangs
54. Der angegebene Wert bezieht sich auf
die Festlegung in Par. 3-03. Dieser Wert ist
nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Spannung „U" steht.
6-22 Klemme 54 Skal. Min.Strom
Bereich:
0,0 bis Par.6-23 mA
Funktion:
Eingabe des min. Stromwerts. Parameter zum
Skalieren des Min.-Stroms des Analogeingangs
54. Der angegebene Wert bezieht sich auf
die Festlegung in Par. 3-02. Dieser Wert ist
nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Strom „I" steht.
6-23 Klemme 54 Skal. Max.Strom
Bereich:
Par.6-22 bis - 20,0 mA
Funktion:
Parameter zum Skalieren des Max.-Stroms des
Analogeingangs 53. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 3-03. Dieser
Wert ist nur gültig, wenn der Schalter S201 auf
der Steuerkarte auf Strom „I" steht.
*
0,07 V
*
10,0 V
*
0,14 mA
*
20,0 mA
