FC 300 Projektierungshandbuch

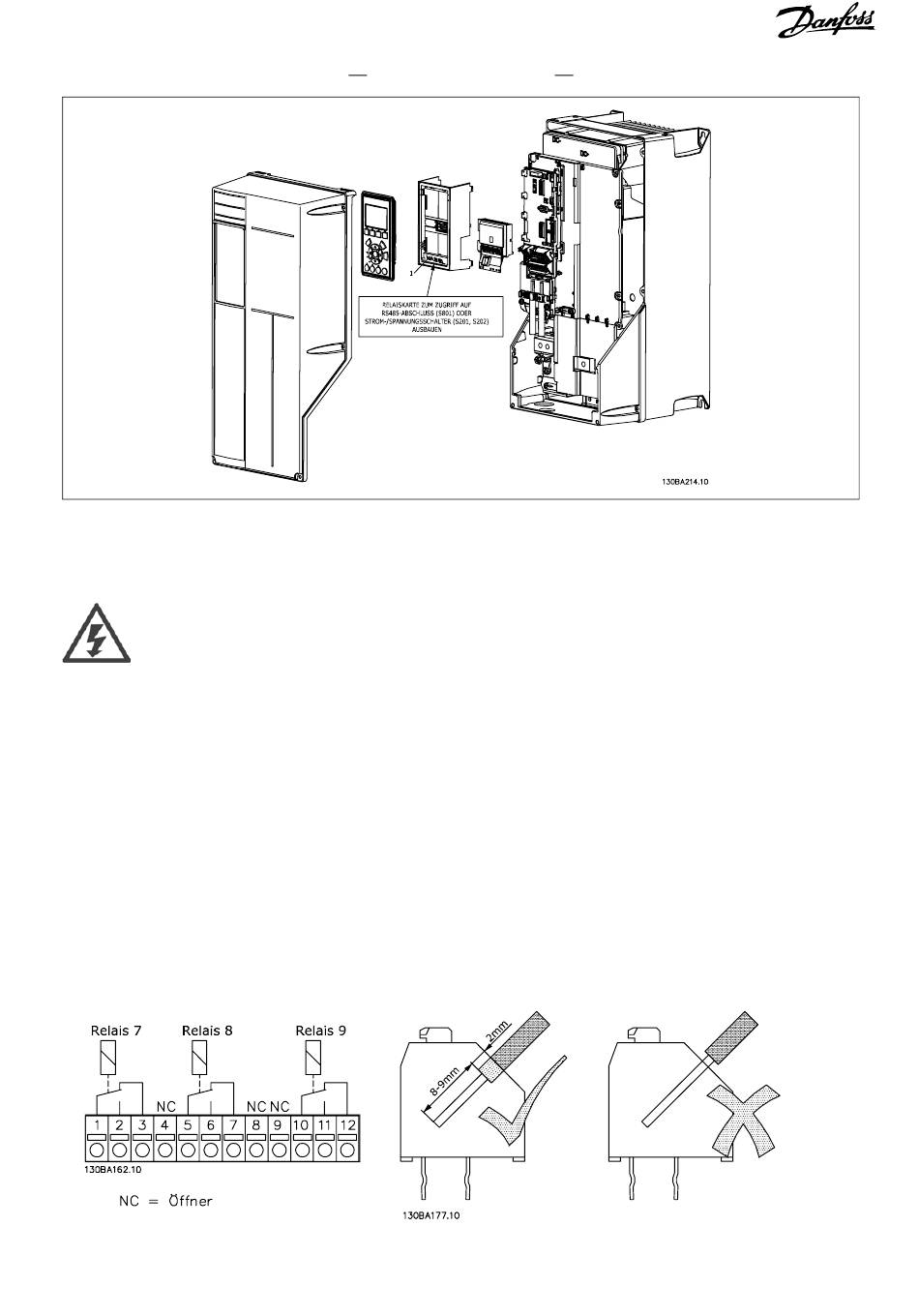

11-22 kW
WICHTIG
1. Der Aufkleber MUSS wie gezeigt an der oberen Frontabdeckung angebracht werden (UL-Zulassung).
Warnung - Doppelte Stromversorgung
Installation der Relaisoption MCB 105:
Die Energiezufuhr zum Frequenzumrichter unterbrechen.
•
Die Energiezufuhr zu den spannungsführenden Teile der Relaisklemmen muss unterbrochen sein.
•
LCP Bedieneinheit, Klemmenabdeckung und vordere Gehäuseabdeckung vom FC 30x entfernen.
•
• Option MCB 105 in Steckplatz B stecken.
Die Steuerkabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse befestigen.
•
Die richtige Länge des abisolierten Drahts sicherstellen (siehe Zeichnung unten).
•
• Keine Netzspannung führenden Teile (Hochspannung) mit Steuersignalen (PELV) mischen.
Die tieferen Gehäuseabdeckungen für A-/B-Optionen anbringen.
•
Die LCP Bedieneinheit wieder aufstecken.
•
Die Energiezufuhr zum Frequenzumrichter wieder herstellen.
•
Die Relaisfunktionen in Par. 5-40 [6-8], 5-41 [6-8] und 5-42 [6-8] auswählen.
•
Anmerkung (Array [6] ist Relais 7, Array [7] ist Relais 8 und Array [8] ist Relais 9).
78
FC 300-Auswahl
