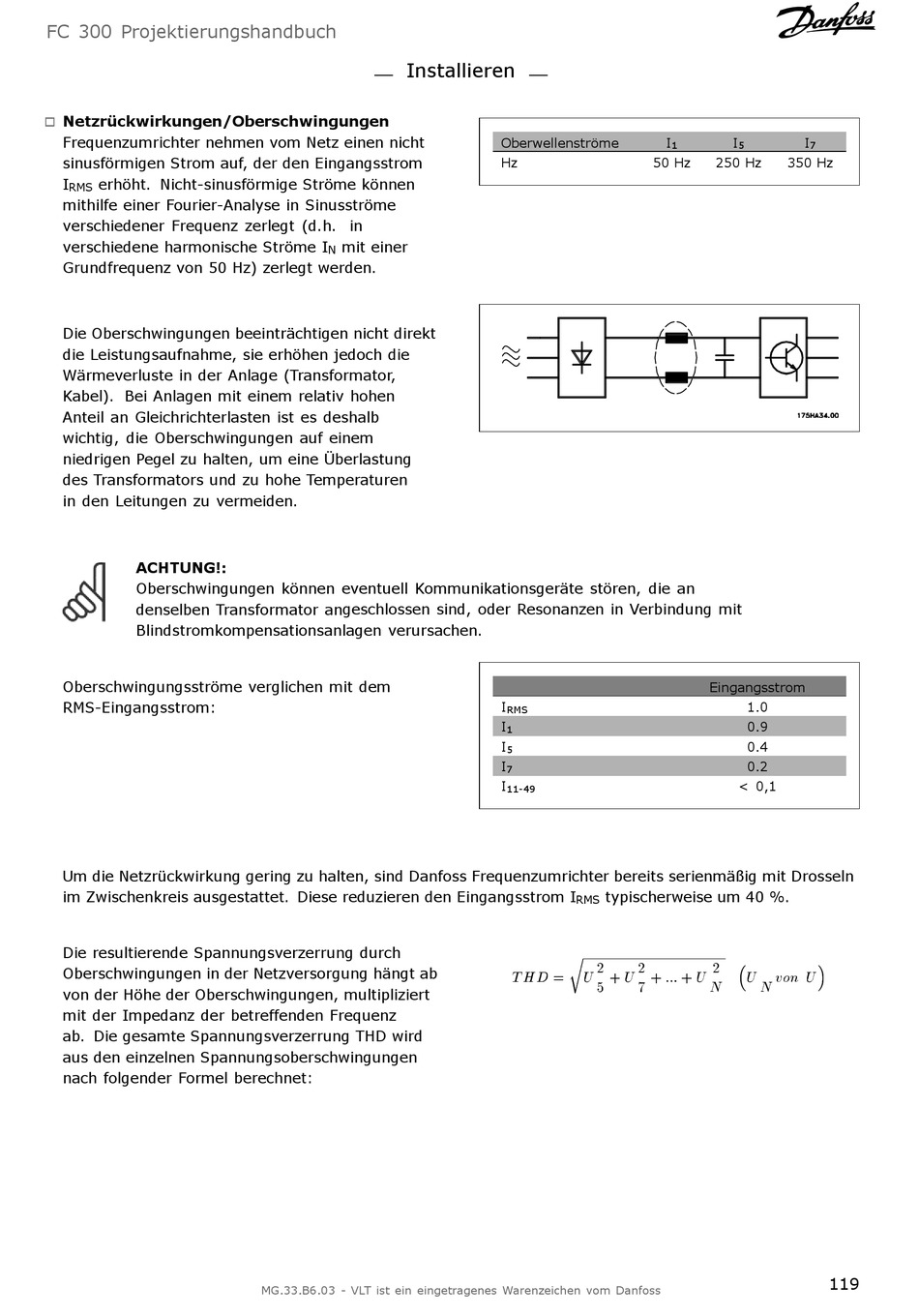

Netzrückwirkungen/Oberschwingungen
"
Frequenzumrichter nehmen vom Netz einen nicht
sinusförmigen Strom auf, der den Eingangsstrom
I erhöht. Nicht-sinusförmige Ströme können
RMS
mithilfe einer Fourier-Analyse in Sinusströme
verschiedener Frequenz zerlegt (d.h. in
verschiedene harmonische Ströme I
Grundfrequenz von 50 Hz) zerlegt werden.
Die Oberschwingungen beeinträchtigen nicht direkt
die Leistungsaufnahme, sie erhöhen jedoch die
Wärmeverluste in der Anlage (Transformator,
Kabel). Bei Anlagen mit einem relativ hohen
Anteil an Gleichrichterlasten ist es deshalb
wichtig, die Oberschwingungen auf einem
niedrigen Pegel zu halten, um eine Überlastung
des Transformators und zu hohe Temperaturen
in den Leitungen zu vermeiden.
ACHTUNG!:
Oberschwingungen können eventuell Kommunikationsgeräte stören, die an
denselben Transformator angeschlossen sind, oder Resonanzen in Verbindung mit
Blindstromkompensationsanlagen verursachen.
Oberschwingungsströme verglichen mit dem
RMS-Eingangsstrom:
Um die Netzrückwirkung gering zu halten, sind Danfoss Frequenzumrichter bereits serienmäßig mit Drosseln
im Zwischenkreis ausgestattet. Diese reduzieren den Eingangsstrom I
Die resultierende Spannungsverzerrung durch
Oberschwingungen in der Netzversorgung hängt ab
von der Höhe der Oberschwingungen, multipliziert
mit der Impedanz der betreffenden Frequenz
ab. Die gesamte Spannungsverzerrung THD wird
aus den einzelnen Spannungsoberschwingungen
nach folgender Formel berechnet:
Installieren
mit einer
N
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Oberwellenströme I
1
Hz 50 Hz
I
RMS
I
1
I
5
I
7
I
11-49
typischerweise um 40 %.
RMS
I I
5 7
250 Hz 350 Hz
Eingangsstrom
1.0
0.9
0.4
0.2
< 0,1
