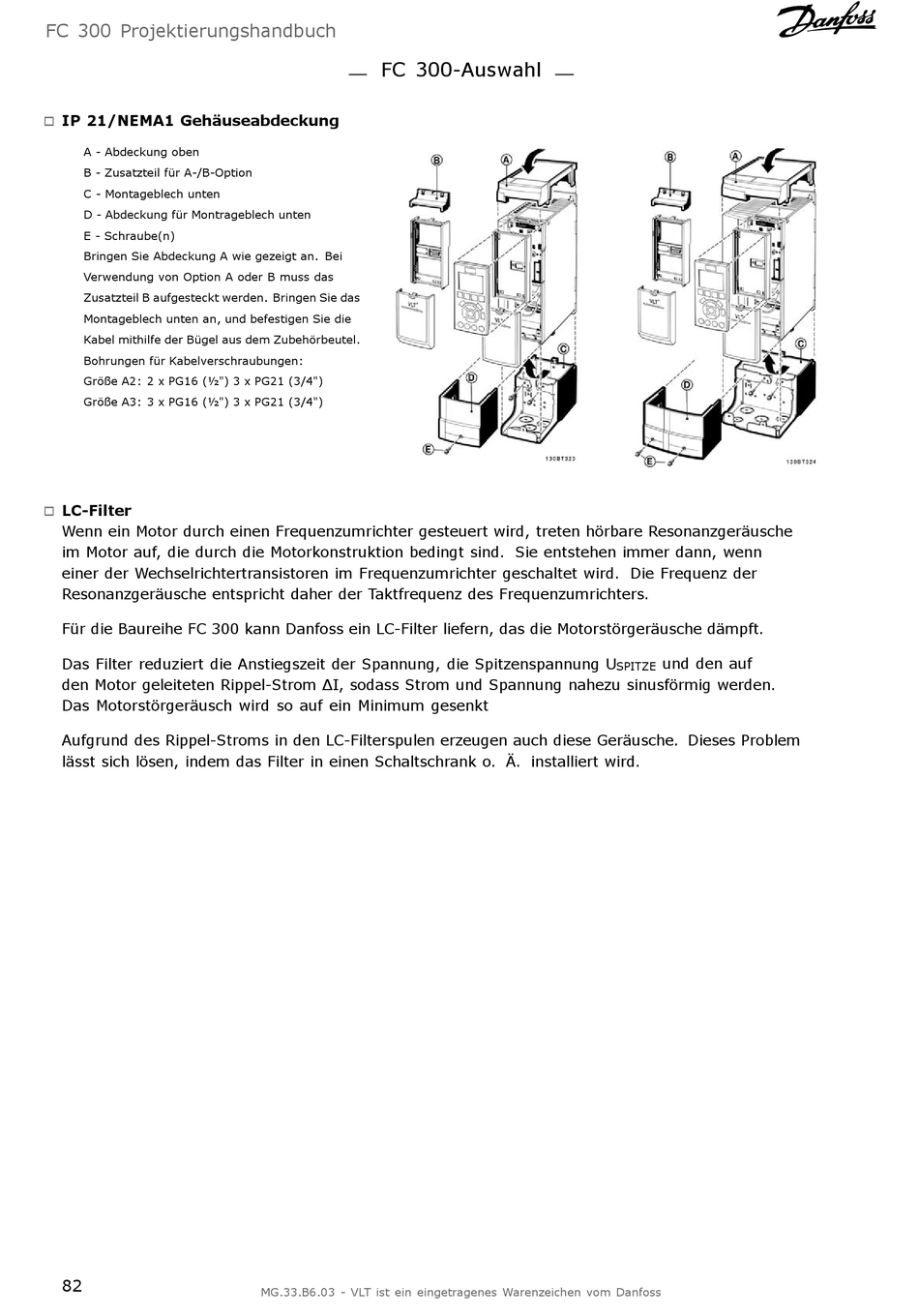

IP 21/NEMA1 Gehäuseabdeckung
"
A - Abdeckung oben
B - Zusatzteil für A-/B-Option
C - Montageblech unten
D - Abdeckung für Montrageblech unten
E - Schraube(n)
Bringen Sie Abdeckung A wie gezeigt an. Bei
Verwendung von Option A oder B muss das
Zusatzteil B aufgesteckt werden. Bringen Sie das
Montageblech unten an, und befestigen Sie die
Kabel mithilfe der Bügel aus dem Zubehörbeutel.
Bohrungen für Kabelverschraubungen:
Größe A2: 2 x PG16 (½") 3 x PG21 (3/4")
Größe A3: 3 x PG16 (½") 3 x PG21 (3/4")

LC-Filter

"
Wenn ein Motor durch einen Frequenzumrichter gesteuert wird, treten hörbare Resonanzgeräusche
im Motor auf, die durch die Motorkonstruktion bedingt sind. Sie entstehen immer dann, wenn
einer der Wechselrichtertransistoren im Frequenzumrichter geschaltet wird. Die Frequenz der
Resonanzgeräusche entspricht daher der Taktfrequenz des Frequenzumrichters.
Für die Baureihe FC 300 kann Danfoss ein LC-Filter liefern, das die Motorstörgeräusche dämpft.
Das Filter reduziert die Anstiegszeit der Spannung, die Spitzenspannung U
den Motor geleiteten Rippel-Strom ∆I, sodass Strom und Spannung nahezu sinusförmig werden.
Das Motorstörgeräusch wird so auf ein Minimum gesenkt
Aufgrund des Rippel-Stroms in den LC-Filterspulen erzeugen auch diese Geräusche. Dieses Problem
lässt sich lösen, indem das Filter in einen Schaltschrank o. Ä. installiert wird.
