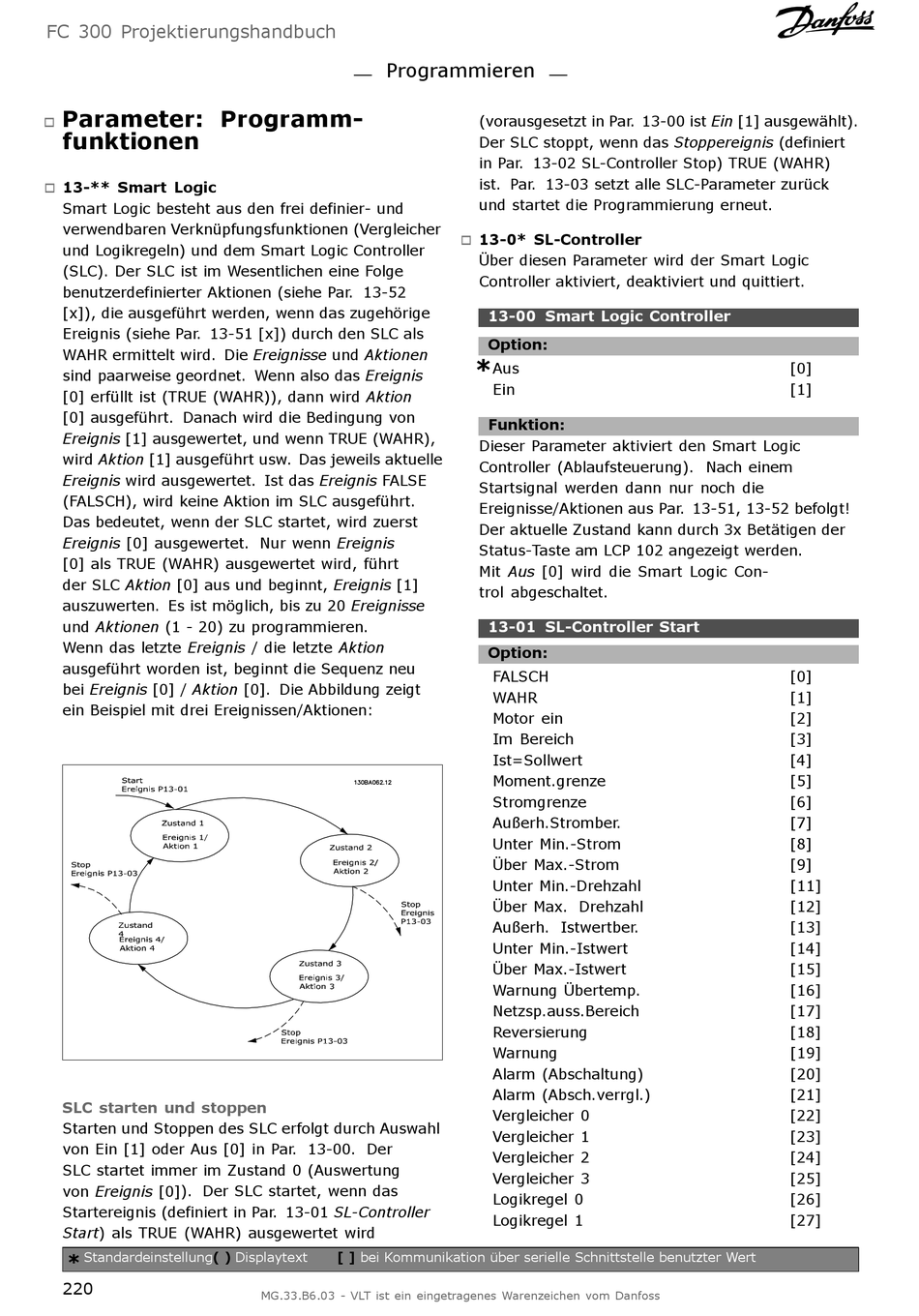

FC 300 Projektierungshandbuch
Parameter: Programm-
"
funktionen
13-** Smart Logic
"
Smart Logic besteht aus den frei definier- und
verwendbaren Verknüpfungsfunktionen (Vergleicher
und Logikregeln) und dem Smart Logic Controller
(SLC). Der SLC ist im Wesentlichen eine Folge
benutzerdefinierter Aktionen (siehe Par. 13-52
[x]), die ausgeführt werden, wenn das zugehörige
Ereignis (siehe Par. 13-51 [x]) durch den SLC als
WAHR ermittelt wird. Die Ereignisse und Aktionen
sind paarweise geordnet. Wenn also das Ereignis
[0] erfüllt ist (TRUE (WAHR)), dann wird Aktion
[0] ausgeführt. Danach wird die Bedingung von
Ereignis [1] ausgewertet, und wenn TRUE (WAHR),
wird Aktion [1] ausgeführt usw. Das jeweils aktuelle
Ereignis wird ausgewertet. Ist das Ereignis FALSE
(FALSCH), wird keine Aktion im SLC ausgeführt.
Das bedeutet, wenn der SLC startet, wird zuerst
Ereignis [0] ausgewertet. Nur wenn Ereignis
[0] als TRUE (WAHR) ausgewertet wird, führt
der SLC Aktion [0] aus und beginnt, Ereignis [1]
auszuwerten. Es ist möglich, bis zu 20 Ereignisse
und Aktionen (1 - 20) zu programmieren.
Wenn das letzte Ereignis / die letzte Aktion
ausgeführt worden ist, beginnt die Sequenz neu
bei Ereignis [0] / Aktion [0]. Die Abbildung zeigt
ein Beispiel mit drei Ereignissen/Aktionen:
SLC starten und stoppen
Starten und Stoppen des SLC erfolgt durch Auswahl
von Ein [1] oder Aus [0] in Par. 13-00. Der
SLC startet immer im Zustand 0 (Auswertung
von Ereignis [0]). Der SLC startet, wenn das
Startereignis (definiert in Par. 13-01 SL-Controller
Start) als TRUE (WAHR) ausgewertet wird
Standardeinstellung( )
*
220
Programmieren
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
(vorausgesetzt in Par. 13-00 ist Ein [1] ausgewählt).
Der SLC stoppt, wenn das Stoppereignis (definiert
in Par. 13-02 SL-Controller Stop) TRUE (WAHR)
ist. Par. 13-03 setzt alle SLC-Parameter zurück
und startet die Programmierung erneut.
13-0* SL-Controller
"
Über diesen Parameter wird der Smart Logic
Controller aktiviert, deaktiviert und quittiert.
13-00 Smart Logic Controller
Option:
*
Aus
Ein
Funktion:
Dieser Parameter aktiviert den Smart Logic
Controller (Ablaufsteuerung). Nach einem
Startsignal werden dann nur noch die
Ereignisse/Aktionen aus Par. 13-51, 13-52 befolgt!
Der aktuelle Zustand kann durch 3x Betätigen der
Status-Taste am LCP 102 angezeigt werden.
Mit Aus [0] wird die Smart Logic Con-
trol abgeschaltet.
13-01 SL-Controller Start
Option:
FALSCH
WAHR
Motor ein
Im Bereich
Ist=Sollwert
Moment.grenze
Stromgrenze
Außerh.Stromber.
Unter Min.-Strom
Über Max.-Strom
Unter Min.-Drehzahl
Über Max. Drehzahl
Außerh. Istwertber.
Unter Min.-Istwert
Über Max.-Istwert
Warnung Übertemp.
Netzsp.auss.Bereich
Reversierung
Warnung
Alarm (Abschaltung)
Alarm (Absch.verrgl.)
Vergleicher 0
Vergleicher 1
Vergleicher 2
Vergleicher 3
Logikregel 0
Logikregel 1
[0]
[1]
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
