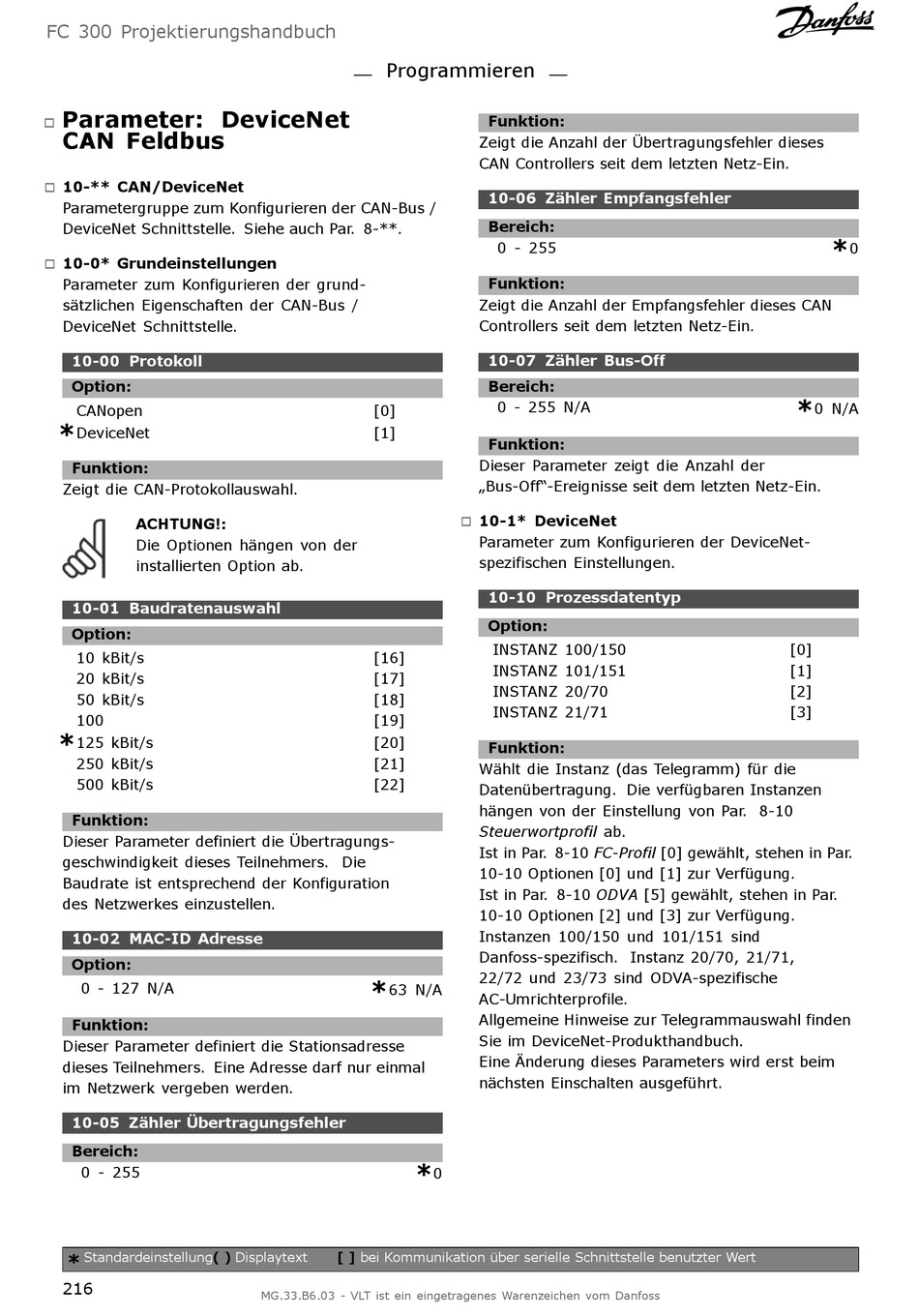

FC 300 Projektierungshandbuch
Parameter: DeviceNet
"
CAN Feldbus
10-** CAN/DeviceNet
"
Parametergruppe zum Konfigurieren der CAN-Bus /
DeviceNet Schnittstelle. Siehe auch Par. 8-**.
10-0* Grundeinstellungen
"
Parameter zum Konfigurieren der grund-
sätzlichen Eigenschaften der CAN-Bus /
DeviceNet Schnittstelle.
10-00 Protokoll
Option:
CANopen
*
DeviceNet
Funktion:
Zeigt die CAN-Protokollauswahl.
ACHTUNG!:
Die Optionen hängen von der
installierten Option ab.
10-01 Baudratenauswahl
Option:
10 kBit/s
20 kBit/s
50 kBit/s
100
*
125 kBit/s
250 kBit/s
500 kBit/s
Funktion:
Dieser Parameter definiert die Übertragungs-
geschwindigkeit dieses Teilnehmers. Die
Baudrate ist entsprechend der Konfiguration
des Netzwerkes einzustellen.
10-02 MAC-ID Adresse
Option:
0 - 127 N/A
Funktion:
Dieser Parameter definiert die Stationsadresse
dieses Teilnehmers. Eine Adresse darf nur einmal
im Netzwerk vergeben werden.
10-05 Zähler Übertragungsfehler
Bereich:
0 - 255
Standardeinstellung( )
*
216
Programmieren
[0]
[1]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
*
63 N/A
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Funktion:
Zeigt die Anzahl der Übertragungsfehler dieses
CAN Controllers seit dem letzten Netz-Ein.
10-06 Zähler Empfangsfehler
Bereich:
0 - 255
Funktion:
Zeigt die Anzahl der Empfangsfehler dieses CAN
Controllers seit dem letzten Netz-Ein.
10-07 Zähler Bus-Off
Bereich:
0 - 255 N/A
Funktion:
Dieser Parameter zeigt die Anzahl der
„Bus-Off"-Ereignisse seit dem letzten Netz-Ein.
10-1* DeviceNet
"
Parameter zum Konfigurieren der DeviceNet-
spezifischen Einstellungen.
10-10 Prozessdatentyp
Option:
INSTANZ 100/150
INSTANZ 101/151
INSTANZ 20/70
INSTANZ 21/71
Funktion:
Wählt die Instanz (das Telegramm) für die
Datenübertragung. Die verfügbaren Instanzen
hängen von der Einstellung von Par. 8-10
Steuerwortprofil ab.
Ist in Par. 8-10 FC-Profil [0] gewählt, stehen in Par.
10-10 Optionen [0] und [1] zur Verfügung.
Ist in Par. 8-10 ODVA [5] gewählt, stehen in Par.
10-10 Optionen [2] und [3] zur Verfügung.
Instanzen 100/150 und 101/151 sind
Danfoss-spezifisch. Instanz 20/70, 21/71,
22/72 und 23/73 sind ODVA-spezifische
AC-Umrichterprofile.
Allgemeine Hinweise zur Telegrammauswahl finden
Sie im DeviceNet-Produkthandbuch.
Eine Änderung dieses Parameters wird erst beim
nächsten Einschalten ausgeführt.
*
0
*
0
*
0 N/A
[0]
[1]
[2]
[3]
