FC 300 Projektierungshandbuch
Einführung zum FC 300

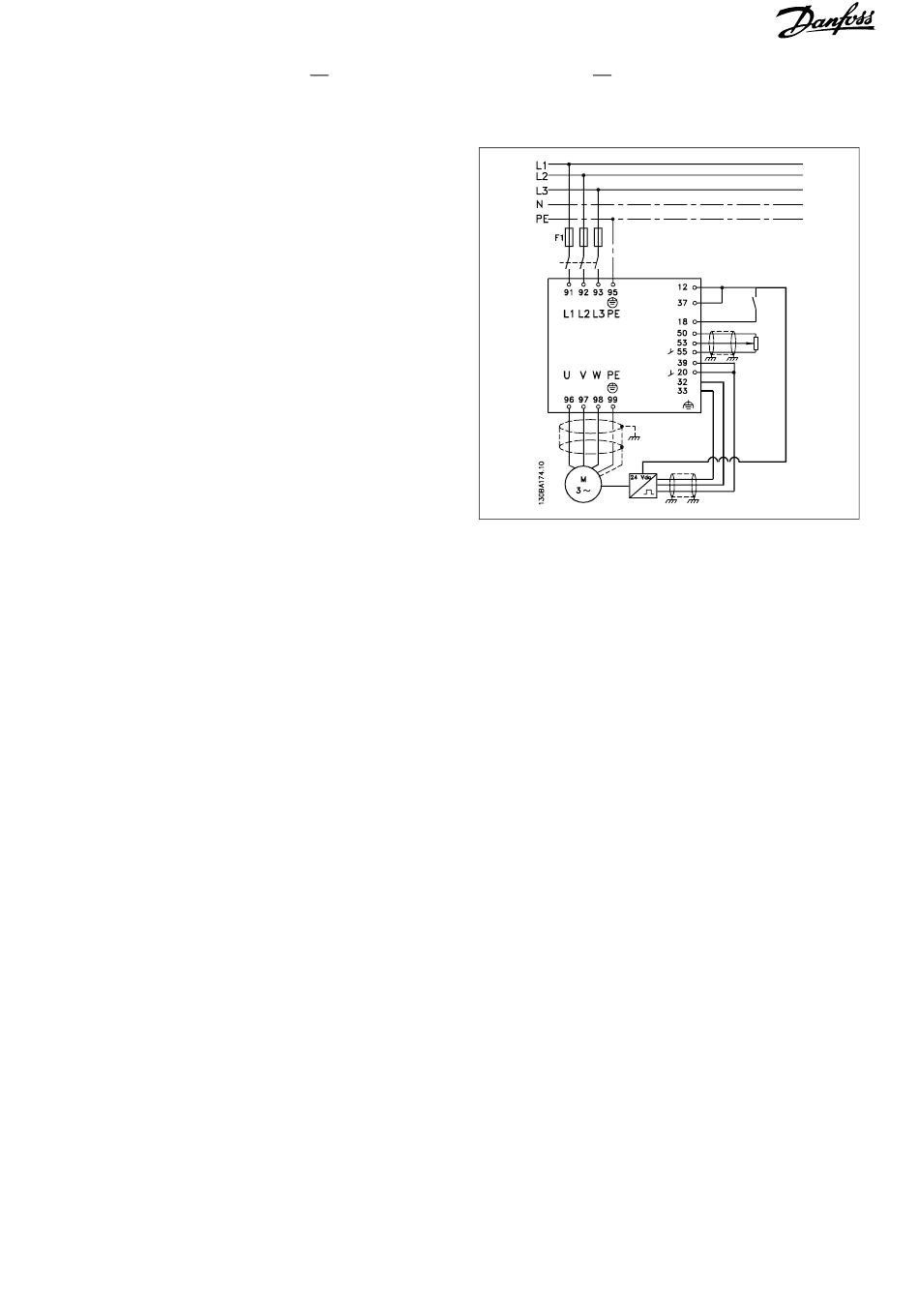

Nachstehend ein Beispiel für eine Drehzahlregelung mit Istwertrückführung:
In diesem Fall wird die PID-Drehzahlregelung
verwendet, um ungeachtet der sich ändernden
Motorlast eine konstante Motordrehzahl
aufrecht zu erhalten.
Die erforderliche Motordrehzahl wird über ein
Potentiometer eingestellt, das mit Klemme
53 verbunden ist. Der Drehzahlbereich liegt
zwischen 0 und 1500 UPM, was 0 bis 10 V an
dem Potentiometer entspricht.
Start und Stopp wird durch einen mit Klemme
18 verbundenen Schalter gesteuert.
Der PID-Drehzahlregler überwacht die
aktuelle Drehzahl des Motors mit Hilfe eines
24V/HTL-Inkrementalgebers als Istwertgeber. Der
Istwertgeber (1024 Pulse pro Umdrehung) ist mit
den Klemmen 32 und 33 verbunden.
