Neutraler Bereich Um Null - Danfoss FC 300 Bedienungsanleitung

FC 300 Projektierungshandbuch
P1 = (minimaler Eingangswert, minimaler Sollwert)
Minimaler Sollwert
Minimaler Eingangswert
P2 = (maximaler Eingangswert, maximaler Sollwert)
Maximaler Sollwert
Maximaler Eingangswert
In einigen Fällen sollte der Sollwert (gelegentlich auch der Istwert) einen neutralen Bereich um Null haben.
Dies stellt sicher, dass die Maschine gestoppt wird, wenn der Sollwert „nahe Null" liegt. Gehen Sie wie
folgt vor, um den neutralen Bereich zu aktivieren und die Größe des Bereichs zu definieren:
Der minimale Sollwert (siehe vorangegangene Tabelle für relevanten Parameter) oder der
•
maximale Sollwert muss Null sein. Anders gesagt: Es muss sich in der nachfolgenden
Darstellung entweder P1 oder P2 auf der X-Achse befinden.
• Außerdem müssen sich beide Punkte im selben Quadranten befinden.

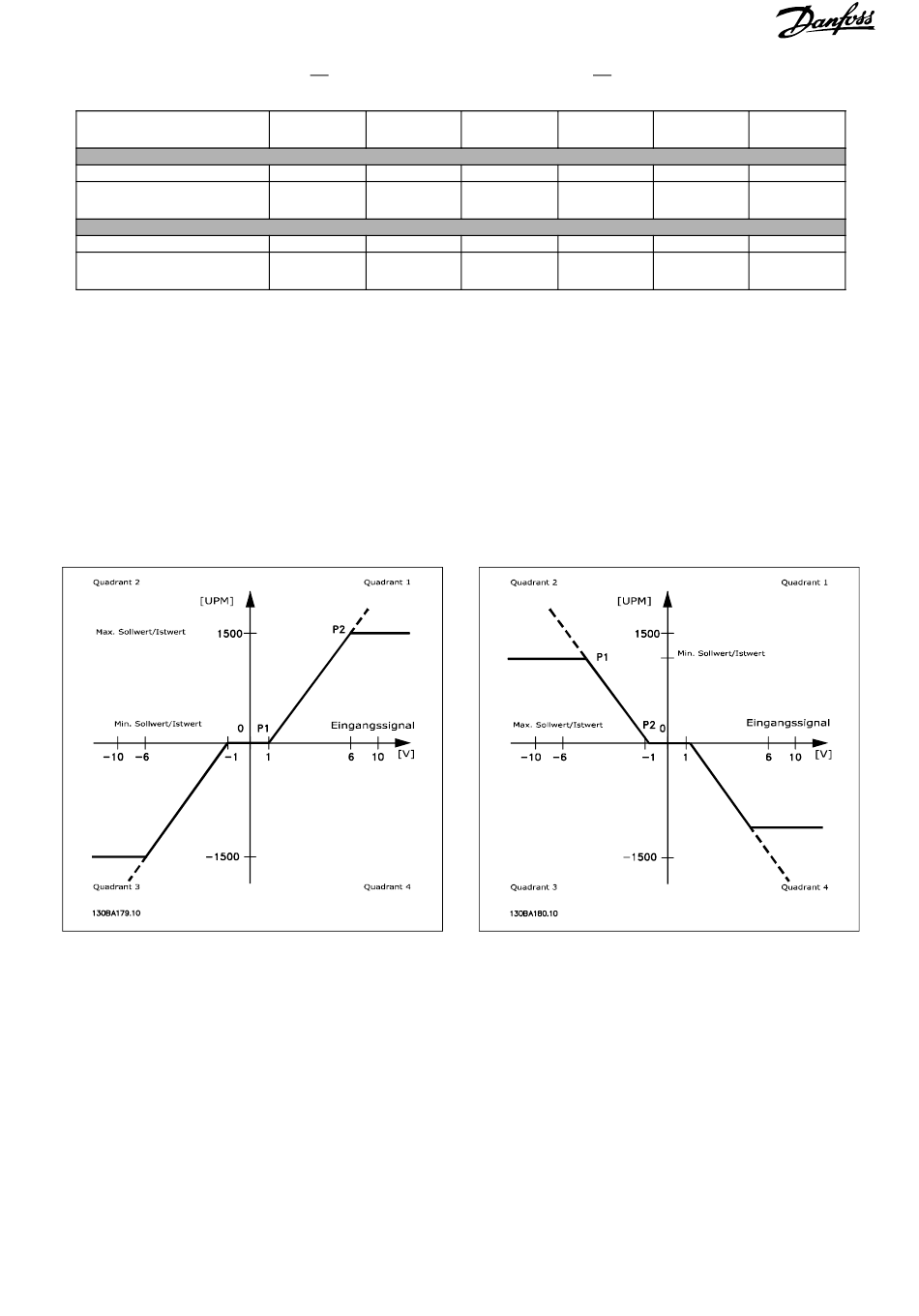

Die Größe des neutralen Bereichs wird von P1 oder P2 wie in der nachfolgenden Darstellung definiert.
Somit ergibt sich bei einem Sollwertendpunkt von P1 = (0 V, 0 UPM) kein neutraler Bereich. Ein
Sollwertendpunkt von beispielsweise P1 = (1 V, 0 UPM) führt in diesem Fall zu einer neutralen Zone
von -1 V bis +1 V, sofern Endpunkt P2 in Quadrant 1 oder Quadrant 4 gelegt wird.
Einführung zum FC 300
Analog 53 Analog 53
S201=AUS S201=EIN
Par. 6-14 Par. 6-14
Par. 6-10 Par. 6-12
[V] [mA]
Par. 6-15 Par. 6-15
Par. 6-11 Par. 6-13
[V] [mA]
