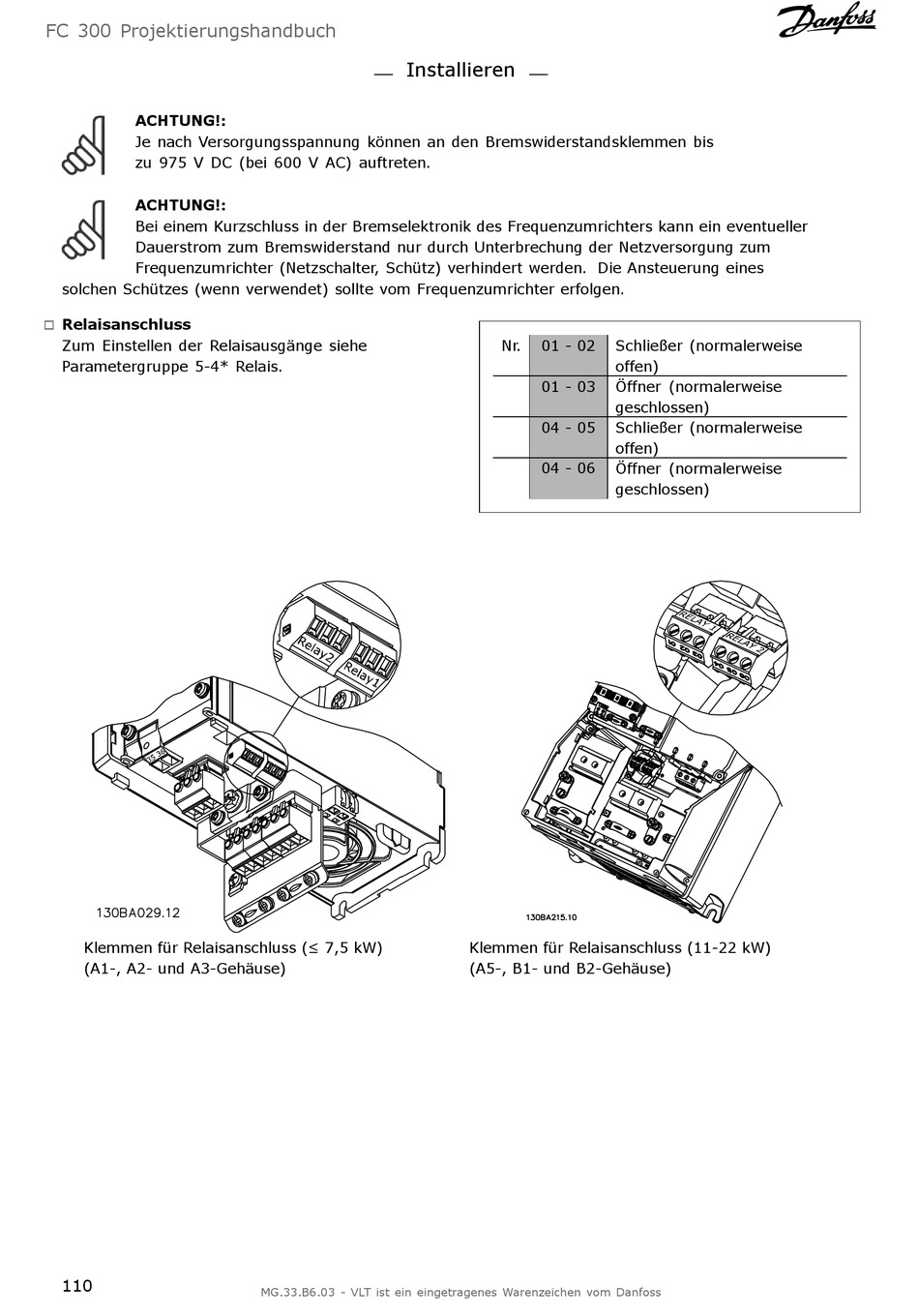

FC 300 Projektierungshandbuch
ACHTUNG!:
Je nach Versorgungsspannung können an den Bremswiderstandsklemmen bis
zu 975 V DC (bei 600 V AC) auftreten.
ACHTUNG!:
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller
Dauerstrom zum Bremswiderstand nur durch Unterbrechung der Netzversorgung zum
Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Die Ansteuerung eines
solchen Schützes (wenn verwendet) sollte vom Frequenzumrichter erfolgen.
Relaisanschluss
"
Zum Einstellen der Relaisausgänge siehe
Parametergruppe 5-4* Relais.
Klemmen für Relaisanschluss (≤ 7,5 kW)
(A1-, A2- und A3-Gehäuse)
110
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Nr. 01 - 02 Schließer (normalerweise
offen)
01 - 03 Öffner (normalerweise
geschlossen)
04 - 05 Schließer (normalerweise
offen)
04 - 06 Öffner (normalerweise
geschlossen)
Klemmen für Relaisanschluss (11-22 kW)
(A5-, B1- und B2-Gehäuse)
