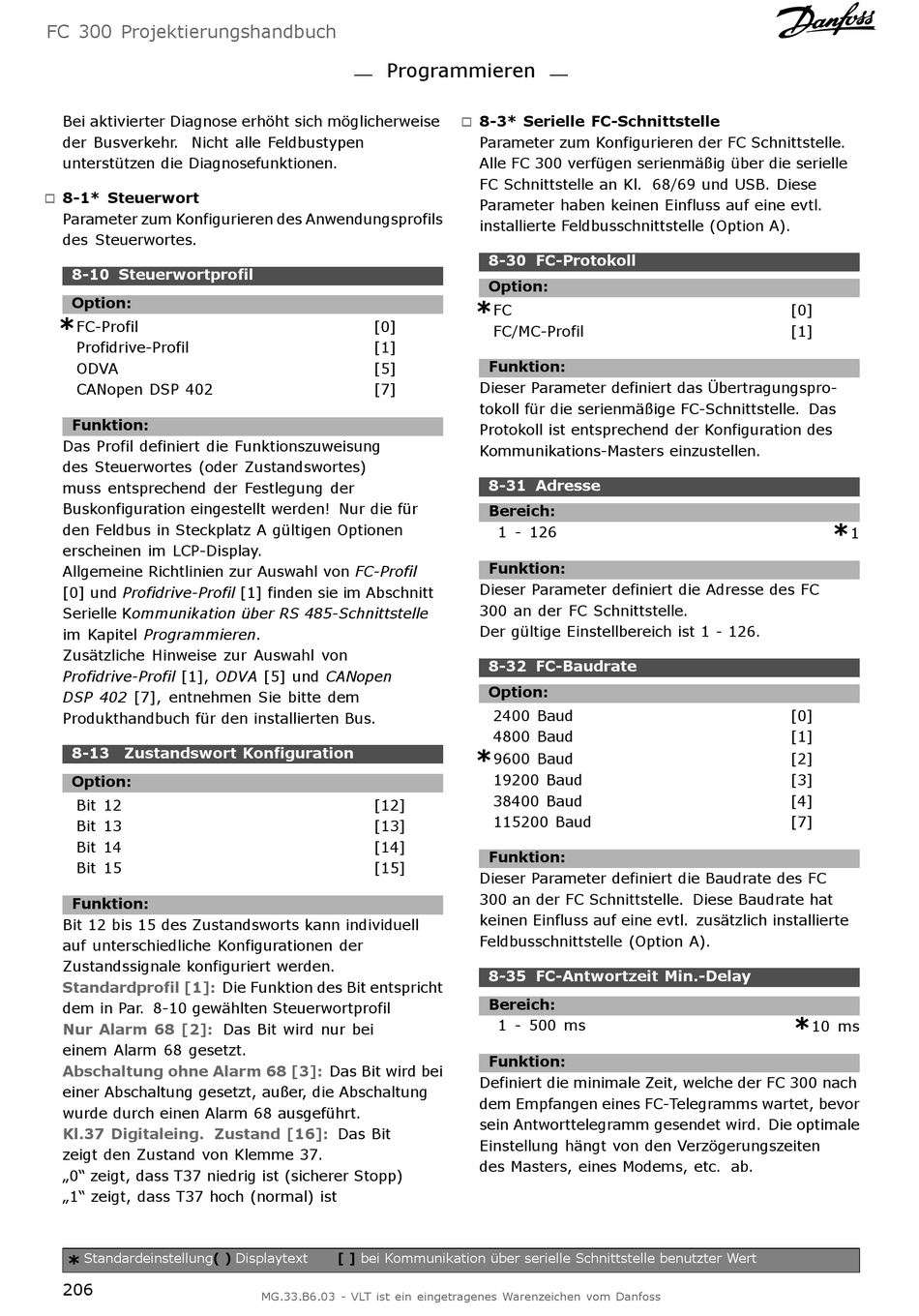

FC 300 Projektierungshandbuch
Bei aktivierter Diagnose erhöht sich möglicherweise
der Busverkehr. Nicht alle Feldbustypen
unterstützen die Diagnosefunktionen.
8-1* Steuerwort
"
Parameter zum Konfigurieren des Anwendungsprofils
des Steuerwortes.
8-10 Steuerwortprofil
Option:
*
FC-Profil
Profidrive-Profil
ODVA
CANopen DSP 402
Funktion:
Das Profil definiert die Funktionszuweisung
des Steuerwortes (oder Zustandswortes)
muss entsprechend der Festlegung der
Buskonfiguration eingestellt werden! Nur die für
den Feldbus in Steckplatz A gültigen Optionen
erscheinen im LCP-Display.
Allgemeine Richtlinien zur Auswahl von FC-Profil
[0] und Profidrive-Profil [1] finden sie im Abschnitt
Serielle Kommunikation über RS 485-Schnittstelle
im Kapitel Programmieren.
Zusätzliche Hinweise zur Auswahl von
Profidrive-Profil [1], ODVA [5] und CANopen
DSP 402 [7], entnehmen Sie bitte dem
Produkthandbuch für den installierten Bus.
8-13 Zustandswort Konfiguration
Option:
Bit 12
Bit 13
Bit 14
Bit 15
Funktion:
Bit 12 bis 15 des Zustandsworts kann individuell
auf unterschiedliche Konfigurationen der
Zustandssignale konfiguriert werden.
Standardprofil [1]:
dem in Par. 8-10 gewählten Steuerwortprofil
Nur Alarm 68 [2]:
einem Alarm 68 gesetzt.
Abschaltung ohne Alarm 68 [3]:
einer Abschaltung gesetzt, außer, die Abschaltung
wurde durch einen Alarm 68 ausgeführt.
Kl.37 Digitaleing. Zustand [16]:
zeigt den Zustand von Klemme 37.
„0" zeigt, dass T37 niedrig ist (sicherer Stopp)
„1" zeigt, dass T37 hoch (normal) ist
Standardeinstellung( )
*
206
Programmieren
[0]
[1]
[5]
[7]
[12]
[13]
[14]
[15]
Die Funktion des Bit entspricht
Das Bit wird nur bei
Das Bit wird bei
Das Bit
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
8-3* Serielle FC-Schnittstelle
"
Parameter zum Konfigurieren der FC Schnittstelle.
Alle FC 300 verfügen serienmäßig über die serielle
FC Schnittstelle an Kl. 68/69 und USB. Diese
Parameter haben keinen Einfluss auf eine evtl.
installierte Feldbusschnittstelle (Option A).
8-30 FC-Protokoll
Option:
*
FC
FC/MC-Profil
Funktion:
Dieser Parameter definiert das Übertragungspro-
tokoll für die serienmäßige FC-Schnittstelle. Das
Protokoll ist entsprechend der Konfiguration des
Kommunikations-Masters einzustellen.
8-31 Adresse
Bereich:
1 - 126
Funktion:
Dieser Parameter definiert die Adresse des FC
300 an der FC Schnittstelle.
Der gültige Einstellbereich ist 1 - 126.
8-32 FC-Baudrate
Option:
2400 Baud
4800 Baud
*
9600 Baud
19200 Baud
38400 Baud
115200 Baud
Funktion:
Dieser Parameter definiert die Baudrate des FC
300 an der FC Schnittstelle. Diese Baudrate hat
keinen Einfluss auf eine evtl. zusätzlich installierte
Feldbusschnittstelle (Option A).
8-35 FC-Antwortzeit Min.-Delay
Bereich:
1 - 500 ms
Funktion:
Definiert die minimale Zeit, welche der FC 300 nach
dem Empfangen eines FC-Telegramms wartet, bevor
sein Antworttelegramm gesendet wird. Die optimale
Einstellung hängt von den Verzögerungszeiten
des Masters, eines Modems, etc. ab.
[0]
[1]
*
1
[0]
[1]
[2]
[3]
[4]
[7]
*
10 ms
